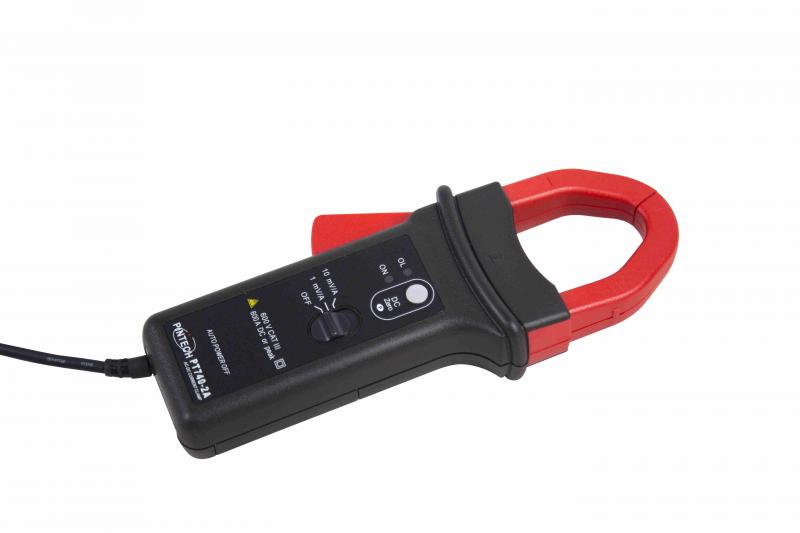

PT-740(50KHz，300A）交直流電流鉗
PT-740是非常專業的交直流電流鉗，能夠快速、安全、簡單地測量所有AC/DC電流。采用霍爾效應原理進行測量，能夠測量300A直流以及300A交流峰值。PT-740還適用于功率測量，能夠在DC干擾的情況下測出RMS值。其完全使用在示波器或其它帶BNC輸入的儀器上，是一款高精度的電流鉗，具有一個mV的BNC輸出。能直接下來顯示示波器或自動調零系統中。
PT-740鉗形交直流電流探頭 | |||
精度和相移 | 電流量程 | 0.2A~30A峰值， 0.4A~30A直流 | 0.5A~300A峰值， 0.5A~300A直流 |
輸出信號比 | 10mV/A | 1mV/A | |
輸出信號百分誤差 | DC-1KHz，1.5%±5mV | ||
相移(45~65Hz) | 10~20A：<3°； 20~30A：<2° | 10~100A：<2°； 100~300A：<1.5° | |
噪聲 | 1mV rms | ||
上升/下降時間 | 70μs | 70μs | |
參考條件：18℃~28℃，20~75%RH，正弦信號頻率48Hz~65Hz,外磁場<40A/m，無直流成分，附近沒有電流載體，中心測試樣本，負載阻抗≥1MΩ和≤100pF，DC~65Hz 測量前復位為0，電池9V±0.1V | |||
帶寬 | DC~50kHz（-3dB） | ||
負載阻抗 | ≥1MΩ和≤100pF | ||
插入阻抗 | 50Hz時0.39mΩ,1000Hz時58mΩ | ||
工作電壓 | 最大600V rms | ||
共模電壓 | 最大600V rms | ||
相鄰導體影響 | 50Hz時，<10mA/A | ||
顎口導體位置影響 | 0.5%讀數 | ||
電池 | 9V堿性電池(符合NEDA 1604A，IEC 6LR61) | ||
電池容量容量指示 | >6.5V時，綠色LED亮 | ||
電池壽命 | 大約50小時 | ||
超載指示 | 紅色LED亮 | ||
自動關機時間 | 10分鐘 | ||
直流零位調整 | 0~2000米 | ||
顎口插入導體 | 1根電纜：直徑30mm：2根電纜：直徑24mm或2х31.5х10mm匯流線 | ||
尺寸 | 224х97х44mm | ||
重量 | 440g | ||
顏色 | 深灰色箱體；紅色顎口 | ||
輸出 | 2m同軸電纜和絕緣BNC插座 | ||
