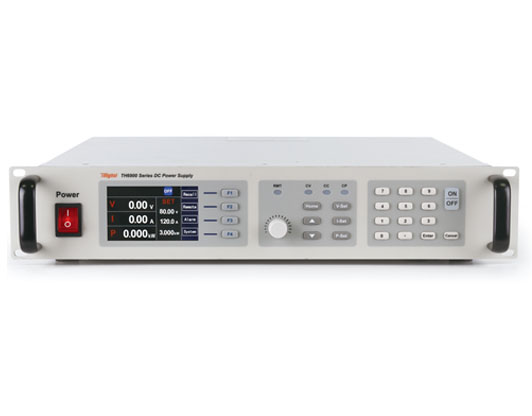

TH6900系列是寬范圍輸出的可編程開關直流電源，有750W、1500W、3000W三種功率21個型號可選。儀器支持同型號主從并聯最多達10臺，從而滿足更高的輸出電流和輸出功率需求。

TH6900系列支持序列測試功能，允許用戶設置一系列的電壓、電流、功率，并且自動的以設置的規則輸出，更好的滿足用戶對自動測試和老化測試等應用。儀器可以存儲 50 個序列，每個序列包含 22 個步驟，每一步的功能都可以獨立設置，共有 12 種獨立的功能，包括循環控制、斜率模式輸出等豐富的控制功能。

該款儀器可以根據設定的電壓、電流等參數輸出正弦波、矩形波、三角波、梯形波等，基于這些波形用戶可以組成一個序列輸出，序列最多可以設置十個步驟，每一個步驟可以設置任何一種波形以及波形的持續時間，方便用戶測試產品。此外，TH6900電源具備太陽能電池陣列模擬功能，除了可以通過上位機軟件實現CC、CV、EN50530等模式輸出外，單機還內建模型用于模擬太陽能電池陣列輸出曲線。

本系列電源還具有可調的上升沿及下降沿速度。各種模式下（源 CV、CC、CP） 均支持設置上升、下降時間，設定范圍為 0.01S~999.99S。

性能特點

■ 額定輸出：1000V/10A (3000W)

■ 輸出范圍為等功率“矩形”電源的3倍

■ 高頻 LLC 多諧振逆變，整機效率高達 93%

■ 主動式 PFC，功率因數高達 0.99

■ 高分辨率、高精度；低紋波、低噪音

■ ≤2ms快速的瞬態響應

■ 輸出的上升沿和下降沿速度可調

■ 電源恒電壓（CV）、恒電流（CC）、恒功率（CP）模式

■ 主從模式支持并聯，主動均流，并聯最多 10臺同型產品

■ OVP、OCP、OPP、OTP、輸入欠壓保護，SENSE端子反接保護

■ 內置函數發生器

■ 配有放電電路(在 1s 內 Uout< 10V)

■ 通過外部模擬接口單獨控制電源輸出

■ 高亮度的彩色 LCD 顯示屏

■ 靈活、強大的序列測試功能

■ 支持 SCPI 指令語言

■ 接口：RS232、USB HOST、

       選配（RS485、CAN、GPIB、LAN、模擬控制接口）

應用

• ■ 研發和設計驗證通用測試

  ■ 新能源太陽能電池，新動力汽車，電動自行車

  ■ 生產線工作臺常規測試、維修

  ■ 自動化設備集成測試

  ■ 太陽能光伏模擬測試

  ■ 教學實驗室

  ■ LED測試

技術參數

• 參數	型號	TH6935-200	TH6980-120	TH69200-50	TH69360-30	TH69500-20	TH69750-12	TH691000-10
  額定輸出	電壓	35V	80V	200V	360V	500V	750V	1000V
  	電流	200A	120A	50A	30A	20A	12A	10A
  	功率	3000W
  	效率	≤92%	≤92%	≤92%	≤93%	≤93%	≤93%	≤93%
  負載調整率	電壓	≤0.05%FS（   0-100%的負載調整率）
  	電流	≤0.15%FS（   0-100%ΔUDC 的負載調整率）
  電源調整率	電壓	≤0.02%FS (±10%ΔUAC 輸入)
  	電流	≤0.05%FS (±10%ΔUAC 輸入)
  設定值解析度	電壓	10mV	10mV	10mV	10mV	10mV	10mV	10mV
  	電流	10mA	10mA	10mA	10mA	10mA	10mA	10mA
  回讀值解析度	電壓	10mV	10mV	10mV	10mV	10mV	10mV	10mV
  	電流	10mA	10mA	10mA	10mA	10mA	10mA	10mA
  編程精度 (25℃±5℃)	電壓	≤±(0.05%+0.04%FS)
  	電流	≤±(0.15%+0.1%FS)
  	功率	≤±0.8%FS
  回讀精度 (25℃±5℃)	電壓	≤±(0.05%+0.04%FS)
  	電流	≤±(0.15%+0.1%FS)
  	功率	≤±0.8%FS
  紋波與噪聲	RMS     (20Hz-300kHz)	10mVrms	10mVrms	20mVrms	40mVrms	50mVrms	75mVrms	100mVrms
  	P-P (20Hz-2MHz)	75mVpp	100mVpp	175mVpp	250mVpp	325mVpp	500mVpp	650mVpp
  上升時間	空載10%-100%	≤2ms
  上升時間	滿載10%-90%	≤30ms
  保護功能		OTP, OVP, OCP, OPP, PF
  隔離耐壓		1000VDC（輸出對大地）
  主從并聯		通過真實主-從操作，可連接多達 10 臺產品（經共享總線)
  保護		OTP, OVP, OCP, OPP, PF
  存儲		10組工作模式；50個序列，每組20步驟
  模擬接口	規格	內置 15-針   D-Sub 母插，電隔離
  	信號范圍	0~5V 或   0~10V(可切換)
  	U / I / P 精度	0~10V: ≤0.2%FS   0~5V: ≤0.4%FS
  供電電源	相數	1ph+N+PE
  	電壓	220VAC±10%
  	頻率	45~66Hz
  	功率因數	≥0.99
  工作環境		室內型； 工作溫度：   0~50℃， 濕度：   <80%, 無凝露， 儲存溫度： -20~70℃， 海拔： <2000m
  尺寸W×H×D(mm)		482mm×88mm×455mm   (W×H×D) 標準機箱，高度 2U
  重量		13.5kg
