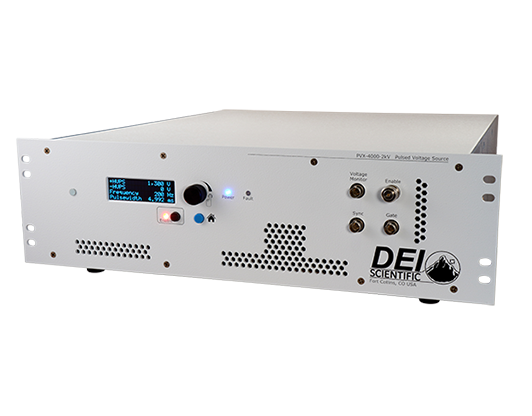

PVX-4000-2kV 是一種風冷式高壓雙極脈沖發生器。PVX-4000-2kV 針對驅動高達 ±2000 V 的高阻抗電容負載進行了優化，非常適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。

輸出電壓可設置為 0 V 至 ±2000 V。內部觸發源支持 2% 至 98% 的占空比和 40 Hz 至 30,000 Hz 的重復率。

當使用外部觸發源時，支持從 500 ns 到 DC 的脈沖寬度和從單次到 100 kHz 的重復率。PVX-4000-2kV 內置觸發源和內部正負高壓直流電源，可作為獨立測試系統使用。

編程是通過前面板控制以及 RS-232 和 USB 計算機接口完成的。

計算機接口

對于自動化應用，通過 RS-232 和 USB 計算機接口提供對儀器的完全控制。內部非易失性存儲器中最多可存儲五個系統配置，可即時調用常用配置。

控制信號

位于方便位置的前面板 BNC 連接器允許從外部觸發 PVX-4000-2kV。

該系統有一個同步輸出，用于與其他設備互連。來自同步輸出的脈沖與輸出電壓脈沖的前沿同步。

使用設置為 1 MΩ 終端的示波器，可以通過電壓監視器 BNC 連接輕松監視輸出電壓波形。

特征

• 0 至 ±2000 V 脈沖輸出
• <50 ns 上升和下降時間
• 脈沖寬度從 <500 ns 到 DC
• 內部觸發
• 40 Hz 至 30 kHz 脈沖重復頻率
• 2% 至 98% 占空比
• 外觸發
• 單次脈沖至 100 kHz 脈沖重復頻率
• 0% 至 100% 占空比
• 防止電弧、短路和負載瞬變
• 電壓監控和同步輸出

應用

PVX-4000-2kV 針對高阻抗電容負載進行了優化，非常適合驅動提取柵格和偏轉板，用于飛行時間質譜儀和加速器中粒子束的靜電調制。

其堅固耐用的多功能設計還使其非常適合脈沖或門控功率管柵、普克爾斯盒和 Q 開關、聲學換能器、微通道板、光電倍增管和圖像增強器。
