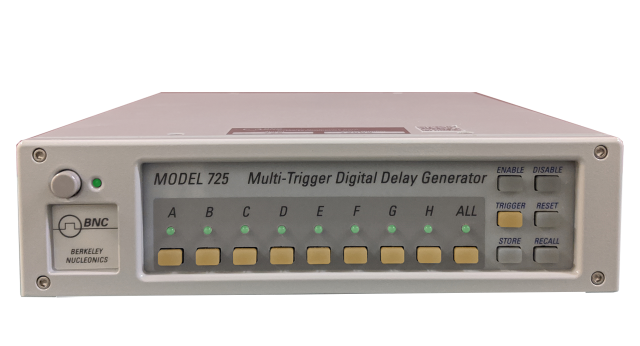

725 型簡單、可靠且經濟實惠地協調、集成和同步復雜的設置。10 型具有725個具有可編程邏輯、獨特定時模式和 725 ns 分辨率的定時通道，性能優于裝滿儀器、專用盒、濾波器和電纜的機架。輸入可以是邏輯信號、開關、換能器、聯鎖、計算機命令和儀表?？赏ㄟ^ LabVIEW 或視窗輕松進行編程和控制。它包含復雜的邏輯、門控和濾波。它具有八個輸入、八個輸出和八個獨立的定時器。

725 型邏輯專為快速數據吞吐量 (11 ns) 和最小吞吐量分布 (~1 ns) 而設計。很難將這種性能與外部布線和硬連線邏輯相匹配。

725型時序圖顯示了每個通道的獨立定時器，相互關聯

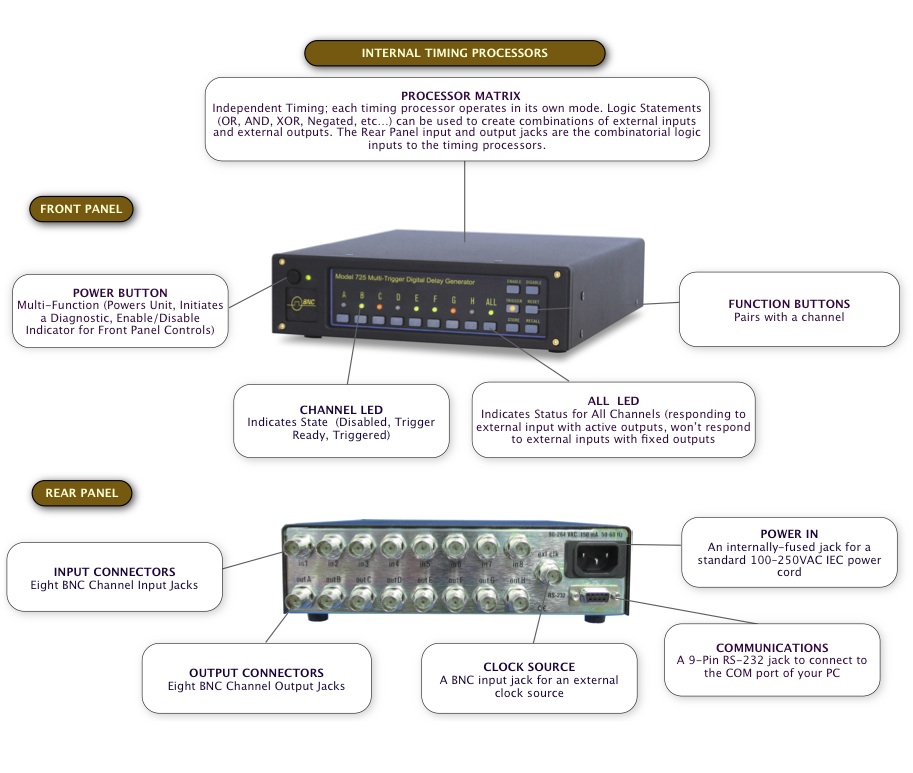

概述

創新軟件，獨特控制器

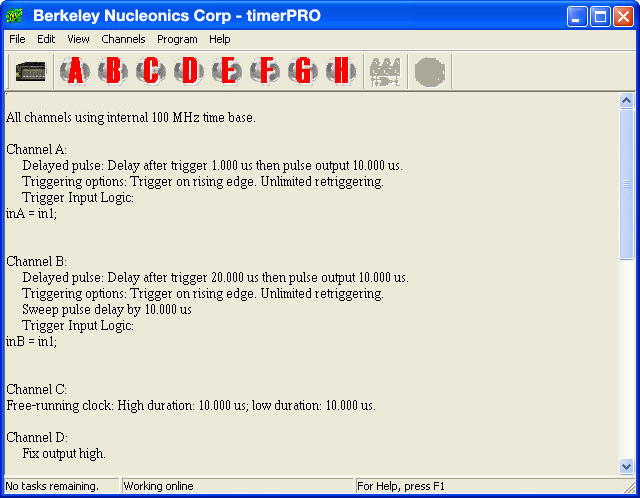

725 型硬件控制器可以在獨立模式下或通過計算機控制運行。計算機 控制 系統 使用 自己 的 用戶 友好 型 軟件 定時 PRO 或 LabVIEW， ? 這 既 經過 了 許多 實驗 的 驗證。timerPRO使您可以輕松地從PC創建復雜的控制方案。將 725 型連接到計算機后，您將快速編程、優化和擴展實驗。使用獨立模式，您可以存儲和調用多達 64 個完整設置，然后從 725 型的前面板觸發和監控實驗。您可以靈活地離線設計實驗，然后將控制器嵌入到測試環境中以進行“設置后忘記”操作。725 型固件可現場升級，允許在新的定時模式和功能可用時訪問它們。timerPRO的打開窗口匯總了設置并允許您對其進行配置。

具有數字延遲的復雜時序

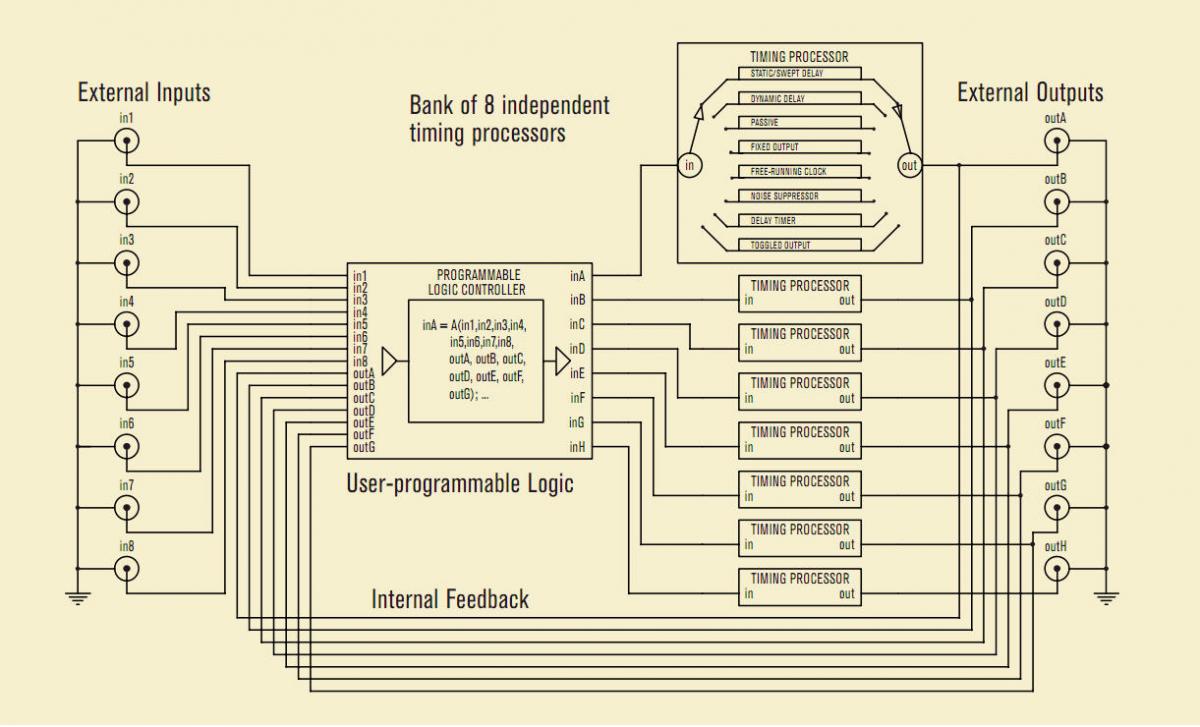

精密數字延遲發生器，如BNC 500系列脈沖/延遲發生器，使用具有公共時鐘的單觸發或雙觸發來同步多個事件。在完成最長計時事件之前，無法重新觸發它。725 型通過 <> 個觸發器、<> 個定時器和 <> 個輸出解決了一系列定時問題。每個計時器的觸發獨立于其他計時器。觸發器可以是輸入和輸出的邏輯組合 - AND，OR，XOR和Negated。此外，可以同時觸發任意數量的定時器，以用作具有sub-s定時功能的傳統多通道數字延遲發生器。

一些應用示例

流體力學：

在雙脈沖實驗中，快速連續發射兩個激光器，以照亮和捕獲高速流體流動的連續快照。725型處理了實驗的各個方面，從預熱激光器到精確計時納秒級脈沖。使用725型的板載邏輯和軟件界面，實驗人員實施了特殊的“對齊”和“校準”模式來準備實驗，并實施了“激光就緒”聯鎖以確保安全。

高速氣體流量：

燃燒驅動的沖擊管用于研究高速氣流。725 型是實驗的核心，負責點火、壓力傳感、爆炸、激光定時、數據采集，并使用虛擬前面板軟件在 PC 上編排更復雜的、相互關聯的定時序列。

實驗輸入：控制面板開關、壓力傳感器、加速度計、電離計、安全聯鎖、計算機命令。實驗輸出：快門，相機，激光閃光燈，激光Q開關，數據采集，示波器，隔膜燃燒器，點火器。

規格

定時處理器
