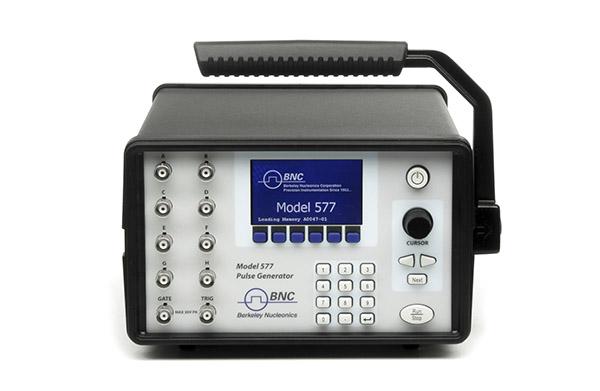

Berkeley Nucleonics的500系列延遲發生器以多種用戶友好的外形尺寸提供行業領先的精度。我們的 577 型提供 4 或 8 個獨立輸出，旨在提供尖端且經濟高效的解決方案。我們的 DDG 為廣泛的應用生成和同步多個脈沖，并提供一系列光學/電輸入和輸出選項。每個通道的延遲和脈沖寬度都是獨立的，并且是數字控制的，這使得儀器非常適合需要同步多個不同事件的情況。

概述

特征

通道多路復用

伯克利核子脈沖發生器的一個更獨特的功能是能夠?qū)⑷魏位蛩型ǖ赖臅r(shí)序組合在一起，并將它們從任何輸出BNC輸出出來。多路復用功能（MUX）可以通過計算機的遠程通信或從大多數設備的前面板進行設置。

可選時鐘基準

577 型為外部時鐘同步提供額外的輸入和輸出。指定輸入/輸出參考頻率（10 MHz 至 100 MHz）。與激光的模式鎖定振蕩器同步，或用一個時鐘鎖相多個單元。

靈活的澆口選項

577 型包含幾乎任何設置的澆口選項。您可以使用通道或任何輸入進行門控。您可以控制單個頻道或所有通道。立即門控（輸出抑制）或在脈沖后澆口（脈沖抑制）。

外部觸發選項

選擇用于內部/外部觸發或自由運行的通道。觸發通道具有靈活的輸出選擇：單脈沖、時鐘速率突發、連續脈沖序列或一系列開/關脈沖（占空比）。聯系我們獲取定制波浪列車或模式。

個人價格

每個通道可以有單獨的通道速率（T0 或任何其他通道...

自動保存

忘記保存設置？577 型在斷電時存儲您的設置配置。召回在通電時自動進行。

雙輸入面板連接器

577 型提供兩個用于觸發或門控的輸入。您可以指定電或光輸入信號，并配置任何觸發/門組合。使用觸發器 #2 禁用觸發的脈沖序列。

前面板高壓

我們的模塊化架構在用戶選擇的前面板輸出上提供了擴展功能。我們在 35、200、2 或所有 4 個通道上提供前面板高壓選項（可在 6V、8 mV 步長范圍內調節）。

前面板光學

許多應用都受益于光信號。對于嘈雜的環境或通信應用，我們在前面板上提供LED輸出級。此模塊化選項可配置為 2nm 或 4nm 的 6、8、820 或 1300 個輸出。

組合輸出類型

輸出在模塊中配置，輸出類型成對組合。因此，人們可以為他們的儀器成對選擇光學、標準電氣或高壓電氣。例如，一個 8 通道單元可能在一臺儀器上具有光學、標準電氣和高壓輸出?？梢愿鶕?jù)需要添加自定義或附加輸出模塊。請參閱我們有用的訂單表，了解所有選項配置。

現場可編程性

該儀器現在可以在現場升級功能，例如通過完全可編程的FPGA進行特殊或自定義功能升級。

自定義輸出模式

TZ-50 等定制模塊為用戶提供了 577 型的擴展功能列表。一個例子是我們的 TZ50 選件，它為客戶提供 TTL 信號到 50 Ω擴展。

負延遲

使用方便的負延遲功能，以正或負時間增量參考一個通道相對于另一個通道。通過允許一個通道引用另一個通道作為其觸發器，您可以相互同步通道。

注意：負延遲無法在初始觸發之前觸發通道。它旨在補充通道引用選項。

規格

內部費率生成器

定時發生器

輸出模塊 （AT20）

輸入模塊 （IA15）

內存和連接

物理和環境
