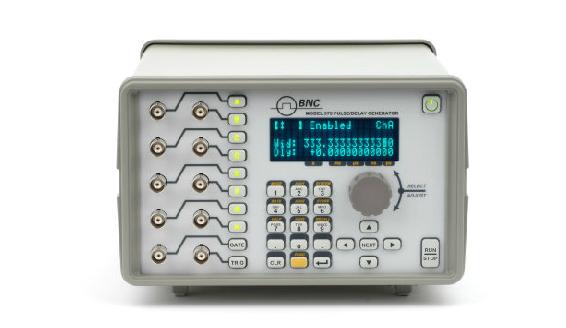

Model 575 | 數字延遲/脈沖發生器

Berkeley Nucleonics的500系列延遲發生器以多種用戶友好的外形尺寸提供行業領先的精度。我們的 575 型提供 2、4 或 8 個獨立輸出，旨在提供尖端且經濟高效的解決方案。

廠商名稱：BNC

產品型號：Model 575

市場價格：￥0.0 (僅供參考)

貨期：現貨

在線咨詢獲取最低報價

詳細說明
產品手冊

Berkeley Nucleonics的500系列延遲發生器以多種用戶友好的外形尺寸提供行業領先的精度。我們的 575 型提供 2、4 或 8 個獨立輸出，旨在提供尖端且經濟高效的解決方案。我們的 DDG 為各種應用生成和同步多個脈沖。每個通道的延遲和脈沖寬度都是獨立的，并且是數字控制的，這使得該儀器非常適合需要同步多個不同事件的情況，所有這些都使 575 成為市場上最靈活的延遲發生器之一，具有大量光學/電輸入和輸出。

概述

快速規格	服務特色
輸出：2、4 或、8 個獨立通道輸出脈沖寬度： 10 ns - 1000 s 脈沖延遲： 0 ns - 1000 s 脈沖和延遲分辨率：250 ps 精度：1 ns +.0001 x 設定值抖動：120 ps 有效值電壓輸入：60 V 峰值內存：12個存儲插槽	保修：2年保修集成協助，全面的客戶支持（電話或基于網絡）

現場可編程性

自定義輸出模式

TZ-50 等定制模塊為用戶提供了 575 型的擴展功能列表。一個例子是我們的 TZ-50 選項，它允許客戶將 TTL 信號擴展為 50 歐姆。

負延遲

使用方便的負延遲功能，以正或負時間增量參考一個通道相對于另一個通道。通過允許一個通道引用另一個通道作為其觸發器，您可以相互同步通道。

請注意，負延遲無法在初始觸發之前觸發通道。它旨在補充通道引用選項。

規格

內部費率生成器

代表率	0.001 Hz 至 10.000 MHz（1000 s - 100 ns）
分辨率	5 uS
準確性	與時基相同
抖動	50個基點
設置	1 個周期
突發模式	1 至 10，000，000

外部柵極輸入（標準）

數	0 或 1
門檻	0.2 至 15 VDC
最大輸入電壓	60 V 峰值
分辨率	10 mV
極性	高電平有效/低電平有效
功能	脈沖抑制或輸出抑制
通道行為	全球帶單個通道啟用

外部觸發輸入（標準）

數	1 或 2
率	直流至 1/（200ns + 最長延遲）最大 5MHz
門檻	0.2 至 15 VDC
最大輸入電壓	60 V 峰值
分辨率	10 mV
坡	上升或下降
阻抗	1 M 歐姆 + 40 pF 或 50 歐姆
抖動	800 ps 有效值
插入延遲	最大 180 ns
最小觸發脈沖寬度	2 納秒

電氣 [TTL/ 可調] 輸出（標準）

通道數	2、4 或 8 個輸出
輸出阻抗	高阻抗
脈沖寬度范圍	10 ns - 1000 秒
延遲范圍	0 ns - 1000 秒
延遲和脈沖寬度分辨率	250個基點
有效值抖動	200個基點
脈沖抑制延遲	120 納秒
輸出抑制延遲	50ns
TTL 上升時間（10% - 90%）	3 ns（典型值）
可調壓擺率	0.1 V/ns
過頭	< 100 mV + 10% 脈沖幅度
水平	TTL 4 VDC 進入高阻可調振幅，2.0 至 20.0 VDC 進入高阻 ;10 mV 分辨率

光輸入（選件 IL82 或 IL130）

數	0 或 2
波長	820 納米或 1300 納米
最大信號速率	5 兆字節/天
最大鏈路距離	1.5公里
連接器類型	圣
分辨率	500個基點
準確性	2 ns + .001 x 延遲
光學觸發	2412
觸發延遲	< 300 ns
抖動	< 15 ns

光輸出（選件 L82 或 L130）

數	0、2、4 或 8
波長	820 納米或 1300 納米
最大信號速率	5 米 Bd
最大鏈路距離	1.5公里
連接器類型	圣
脈沖寬度范圍	10 ns - 1000 秒
延遲范圍	0 ns - 1000 秒
分辨率	500個基點
準確性	1 ns + .0001 x 延遲

標準特性/功能

通信	USB / RS232
全局門/觸發器	2 個全局門/觸發輸入
通道門/觸發器	提供光學/電氣（5 ns抖動）
外部時鐘輸入	10 MHz - 100 MHz（用戶可選擇離散值）
外部時鐘輸出	10 MHz - 100 MHz（用戶可選擇離散值）
命令集兼容性	向后兼容
