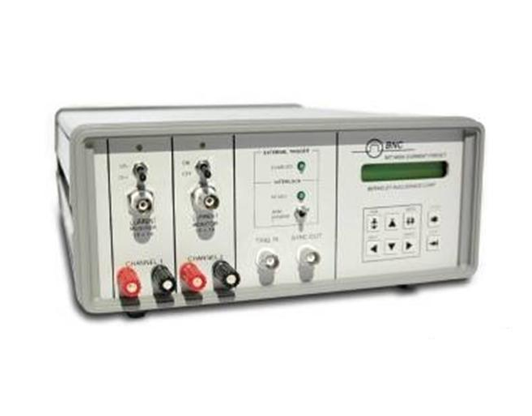

Model 507 | 大電流脈沖發生器
507 型大電流脈沖發生器是安全氣囊爆管、雷管和煙火引發劑測試的理想點火裝置。該儀器提供高達 25 安培的可調電流信號。
廠商名稱：BNC
產品型號：Model 507
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
507 型大電流脈沖發生器是安全氣囊爆管、雷管和煙火引發劑測試的理想點火裝置。該儀器提供高達 25 安培的可調電流信號。該裝置配有 2 或 4 個數字控制抗負載獨立輸出。每個通道的輸出脈沖寬度和延遲都是唯一的，并且可以在 0.1 至 100 毫秒的范圍內以 200 ns 的步長精確控制。電流脈沖發生器還提供 TTL 同步輸出至 T0 – 特別適用于作為相機或其他設備的參考源/觸發器。安全氣囊展開測試(爆管爆震)、點火器觸發或彈道工作等應用可以可靠、安全且具有高度的可重復性。
一、概述
快速規格 | 應用 |
|
|
二、規格
延誤
| 渠道 | 兩個獨立輸出，具有數字控制的延遲和脈沖寬度 |
| 當前 | 0 至 25A（組電壓 44V 最小值） |
| 分辨率 | 10毫安 |
| 準確性 | 50毫安 |
| 延遲 | 0 至 99.9999998s |
| 分辨率 | 200 納秒 |
| 脈寬 | 100μs 至 100ms |
| 分辨率 | 200ns |
| 準確性 | 100ns + .0001x 延遲 |
| 時基 | 5MHz、25PPM 晶體振蕩器 |
| 有效值抖動 | 100ns |
| 特里格延遲 | 分機四分頻至< 10μs |
外部三角/柵極
| 率 | 直流至 1/（75ms + 最大延遲 + 周期） |
| 門檻 | 3VDc （3mA 進入光隔離器） |
| 阻抗 | 1000 Ω |
內部費率生成器
| 模式 | 單發或外部扳機。 |
| 有效值抖動 | 100ns |
輸出
| 阻抗 | 1.405 Ω |
| 壓擺率 | > 2.5A/ μs |
| 過頭 | < 100mA + 10% 脈沖幅度 |
| 波幅 | 0-25A （負載 1 - 10 歐姆） |
| 峰值電流 | 每通道 A |
| 直流電流限制 | 150mA （每通道） |
計算機接口
| 共融 | RS-232， 9600 波特 *所有儀器功能和設置均可通過接口總線進行控制 |
常規
| 儲物箱 | 十二 （12） *可從前面板或 PC 遠程接口存儲和調用完整的配置 |
| 重量 | 10磅 |
| 權力 | < 100 W @ 120 或 220 VAC |
