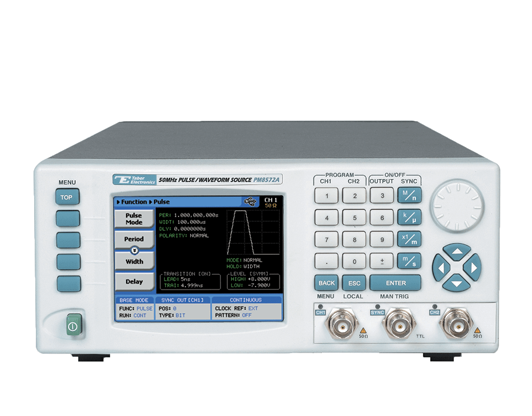

PM8572A雙通道脈沖波形發生器 50MHz

• 50MHz 雙通道脈沖/碼型發生器

• 用于標準波形的 100MHz 函數發生器

• 300MS/s，16位任意波形/序列發生器

• 10ps 脈沖分辨率，4ns 轉換時間

• 32Vpp 進入開路，阻抗可編程

• 具有可編程電平的16位數字碼型發生器

• AM、FM、FSK、ASK、PSK、PWM 和 SWEEP

• 強大的序列生成器以用戶定義的方式鏈接和循環段

• 存儲多達 10 個不同的序列表

• 高分辨率 3.8“ 用戶友好型彩色 LCD 顯示屏

• 以太網、USB 和 GPIB 接口

• 波形通過 USB/CD/DVD 傳輸和存儲

• “嵌入式”仿真器適用于：福祿克 80/1、HP8116、HP8112、HP8160、HP8165、泰伯 8500、泰伯 8550/1

多功能脈沖控制

如果您的應用需要的不僅僅是固定占空比或可編程脈沖寬度，那么您可以使用任何標準或任意波形形狀來調制和控制前沿。將所有這些功能與外部脈沖寬度控制相結合，您將擁有一個極其通用的脈沖生成工具。

極其精確的分辨率

需要控制脈沖轉換和放置？只需對每個通道進行編程，即可以線性或快速轉換輸出脈沖，并以 10ps 分辨率控制邊沿放置。

高速函數發生器

想把儀器用作函數發生器嗎？無需計算復雜的波形，因?yàn)?PM8572A 可以為您完成工作。選擇標準波形選項卡，然后開始生成預先計算并可立即使用的十個波形中的任何一個。包括：正弦、三角、方波、脈沖、斜坡、sinc等，頻率高達100MHz。

32Vp-p 進入開路

雖然典型的脈沖/函數發生器具有 10Vp-p 至 50 歐姆，但 PM8572A 型號在 20 歐姆（開路時為 50Vp-p）提供高達 32Vp-p 的無與倫比的輸出。最重要的是，PM8572A 輸出阻抗可以通過前面板或通過遠程簡單地編程，以滿足 UUT 要求。

觸發抖動

許多應用需要精確的觸發能力，PM系列的觸發抖動小于100ps，提供前所未有的觸發精度，使用戶能夠?qū)崿F(xiàn)各種測試場景。

存儲/調用（記憶棒/CD/DVD）

新的PM系列配備了USB主機，可以從各種存儲器存儲設備（如USB記憶棒，CD ROM和DVD）加載和保存設置和波形。這允許用戶立即將波形和設置上傳到儀器，而無需PC或筆記本電腦。

模擬舊產品

PM8572A 型為市場上銷售的新款和停產脈沖和函數發生器實施命令仿真器，為所有面臨過時和維護問題的老化自動測試系統提供平穩過渡。這一獨特的功能將允許客戶輕松地將PM8572A“插入”到無序的安捷倫、福祿克、惠普、勒克羅伊、Tabor、泰克或Wavetek型號騰出的插槽中，從而解決TPS程序員的更換問題。

波形存儲器

波形存儲器是波形所在的內部暫存器。較大的存儲組可提供更長的波形?？梢詫⒄麄€存儲器（高達4M）用于單個波形，也可以將長度分成更小的段。在這種情況下，許多波形可以存儲在同一個存儲器中，并在調用到輸出時一次重放一個。內存分割功能可以與序列生成器結合使用，序列生成器可以采用不同的內存段，并根據測試需要以任何順序鏈接（和循環）它們。按順序循環波形段的能力可以節省大量內存，并擴展發生器生成更長、更復雜的波形的能力。PM8572A 的每個輸出通道都有一個序列發生器，可以加載唯一的序列。

信號完整性

隨著技術的發展和每天新設備的開發，需要更快、更復雜的信號來模擬和刺激這些新設備。憑借其寬采樣時鐘發生器范圍（高達 300MS/s）、16 位垂直分辨率和寬輸出帶寬（超過 100MHz），可以創建數學配置文件，將坐標下載到儀器并重新生成波形，而不會影響信號保真度和設計完整性。

16位數字碼型發生器

16 位可通過后面板 VHDC 連接器提供數字模式。標準輸出電平為LVDS，對于高速數字?jǐn)?shù)據傳輸來說是高效且足夠的，但是，可編程電平和阻抗可以通過使用標準外部附件來實現。

通道間控制

在PM8572A中，兩個通道共享一個公共采樣時鐘，兩個通道由同一源觸發，確保通道間時序緊密同步。通過允許控制通道起始相位，分辨率低至1個波形點，實現了對通道間相位偏移的精確控制。這樣可以研究極其精確的時序或相位依賴性，例如高速數字通信系統中的依賴性。

智能、小巧且經濟高效的解決方案

PM8572A 提供無與倫比的性能，即使與設計用于生成較少類型信號的儀器相比也是如此。其智能、緊湊的 2U 1/2 機架尺寸盒設計將使設計人員和制造商能夠節省大量的工作臺空間，同時受益于高性能、高帶寬、信號完整性、可靠性和靈活性，以適應未來許多年的各種應用，提供前所未有的集成水平，使其成為同類產品中尺寸-性價比-性能的**選擇。

易于使用

用戶友好的大型 3.8 英寸背光彩色 LCD 顯示屏便于瀏覽菜單、更新參數和顯示詳細的波形信息。結合數字鍵盤、光標位置控制和旋鈕，前面板控件簡化了該通用波形源的操作。

遙控

訪問速度是測試系統越來越重要的要求。提供以太網、USB 和 GPIB 接口，以便為應用選擇最合適的接口。儀器功能、參數和波形下載的遠程控制可輕松針對特定系統環境進行定制，無論是通過筆記本電腦還是全功能的 ATE 系統進行控制。IVI驅動和工廠支持將加快系統集成，并最大限度地減少測試開發時間和成本。

遠程校準

行業中的正常校準周期為一到三年，儀器被送到服務中心，打開以允許使用微調器，校準和認證可重復使用。PM8571/2A 采用尖端技術，允許從任何 PM8572A 遠程接口（如 USB、GPIB 或 LAN）進行校準。校準因子存儲在閃存中，因此無需打開儀器蓋。

多儀器同步

多個PM8572A可以使用主從配置進行同步，使用戶能夠在其多通道需求中受益于相同的高質量性能。

用于編寫代碼的多個環境

PM8572A 帶有一套完整的驅動程序，允許您在各種環境中編寫應用程序，包括：Labview、CVI、C++、VB 和 MATLab。您還可以將提供的 dll 鏈接到其他基于 Windows 的 API 或使用低級 SCPI 命令對儀器進行編程，無論您的應用程序是為 Windows、Linux 還是 Macintosh 操作系統編寫的。

套利連接

ArbConnection 是一個功能強大的軟件包，可讓您輕松設計任何類型的波形，并通過圖形用戶界面 （GUI） 控制儀器功能、模式和特性。無論您是需要使用內置波形、手繪或回放波形、脈沖模式、串行數據串、調制載波甚至方程生成輸出，ArbConnection 都為您提供了編輯工具，幾乎可以使任何應用成為可能。
