1465C/D/F/H/L-V信號發生器
廠商名稱：Ceyear/思儀
產品型號：1465L-V/1465H-V/1465F-V/1465D-V/1465C-V
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述

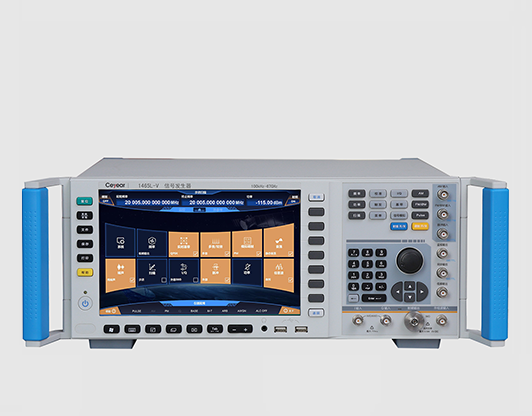

1465-V系列信號發生器在100kHz～67GHz的頻率范圍內具備優異的矢量調制性能，1GHz內部調制帶寬和2GHz外部調制帶寬的實時帶寬指標，可滿足各種寬帶信號的模擬需求。卓越的頻譜純度和輸出功率指標，尤其是10GHz載波10kHz頻偏達到-126dBc/Hz，可滿足對測試信號要求苛刻的高端測試需求。具有優越的矢量調制精度，全頻段EVM<1.4%（4Msps），達到計量級設備要求。其基帶信號發生器設置簡單、性能靈活，調制格式多，支持PSK、QAM、FSK，ASK等20余種通用調制格式和5種下載格式的任意波調制，可以根據用戶需要編輯、下載配置所需要的波形，完成各種信號模擬，滿足各種復雜信號的測試需求。此外，“太空艙”操作界面設計和10.1吋高亮度觸摸屏可帶給用戶全新的操作體驗。
1465-V系列信號發生器在滿足寬波段大帶寬的條件下，可為用戶提供樣式齊全的純凈的模擬、矢量調制信號和編輯靈活的任意波調制信號。是通信、導航、元器件等多領域各種用頻設備性能測試的理想選擇。
技術規范
頻率特性 | ||||||||||||||||||||||||||
頻率范圍 | 1465C-V:100kHz~10GHz 1465D-V:100kHz~20GHz 1465F-V:100kHz~40GHz (最高頻率至44GHz) 1465H-V:100kHz~50GHz 1465L-V:100kHz~67GHz | 頻率 | N（內部YO諧波次數） | |||||||||||||||||||||||
100kHz≤f≤250MHz | 1/8 | |||||||||||||||||||||||||
250MHz＜f≤500MHz | 1/16 | |||||||||||||||||||||||||
500Hz＜f≤1GHz | 1/8 | |||||||||||||||||||||||||
1GHz＜f≤2GHz | 1/4 | |||||||||||||||||||||||||
2GHz＜f≤3.2GHz | 1/2 | |||||||||||||||||||||||||
3.2GHz＜f≤10GHz | 1 | |||||||||||||||||||||||||
10GHz＜f≤20GHz | 2 | |||||||||||||||||||||||||
20GHz＜f≤28.5GHz | 3 | |||||||||||||||||||||||||
28.5GHz＜f≤50GHz | 5 | |||||||||||||||||||||||||
50GHz＜f≤67GHz | 10 | |||||||||||||||||||||||||
頻率分辨率 | 0.001Hz | |||||||||||||||||||||||||
頻率切換時間 | ＜20ms（典型值2） | |||||||||||||||||||||||||
時基老化率（典型值3） | ±5×10 -10 /天（連續通電30天后） | |||||||||||||||||||||||||
參考輸出 | 頻率 | 10MHz | ||||||||||||||||||||||||
功率 | >+4dBm，至50Ω負載 | |||||||||||||||||||||||||
參考輸入 | 頻率 | 1～50MHz，步進1Hz | ||||||||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | |||||||||||||||||||||||||
掃描特性 | ||||||||||||||||||||||||||
掃描模式 | 步進掃描 列表掃描 模擬掃描 功率掃描 | |||||||||||||||||||||||||
模擬掃頻 （選件H03） | 最大掃描速度 | 100kHz≤f≤500MHz | 25MHz/ms | |||||||||||||||||||||||
500Hz＜f≤1GHz | 50MHz/ms | |||||||||||||||||||||||||
1GHz＜f≤2GHz | 100MHz/ms | |||||||||||||||||||||||||
2GHz＜f≤3.2GHz | 200MHz/ms | |||||||||||||||||||||||||
3.2GHz＜f | 400MHz/ms | |||||||||||||||||||||||||
掃描準確度 | ±0.05％掃寬（掃描時間100ms，在規定的100ms最大掃寬內） | |||||||||||||||||||||||||
功率特性 | ||||||||||||||||||||||||||
最小功率 | 型號 | 標配 | 選件H01A/B | |||||||||||||||||||||||
1465C/D/F-V | -20dBm | -110dBm（可設置-135dBm） | ||||||||||||||||||||||||
1465H/L | -20dBm | -90dBm（可設置-110dBm） | ||||||||||||||||||||||||
最大功率 （25±10°C） | 頻率范圍 | 標配 | 程控步進衰減器選件H01A/B | 大功率輸出選件H05 | 選件H01A/B+H05 | |||||||||||||||||||||
1465C/D-V | ||||||||||||||||||||||||||
100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | ||||||||||||||||||||||
1465F-V | ||||||||||||||||||||||||||
100kHz≤f≤9GHz | 10dBm | 10dBm | 18dBm | 18dBm | ||||||||||||||||||||||
9GHz＜f≤30GHz | 10dBm | 10dBm | 15dBm | 15dBm | ||||||||||||||||||||||
30GHz＜f≤40GHz | 10dBm | 10dBm | 12dBm | 12dBm | ||||||||||||||||||||||
1465H/L-V | ||||||||||||||||||||||||||
100kHz≤f≤15GHz | 5dBm | 5dBm | 15dBm | 15dBm | ||||||||||||||||||||||
15GHz＜f≤30GHz | 5dBm | 5dBm | 12dBm | 12dBm | ||||||||||||||||||||||
30GHz＜f≤60GHz | 5dBm | 4dBm | 8dBm | 6dBm | ||||||||||||||||||||||
60GHz＜f≤67GHz | 4dBm | 3dBm | 6dBm | 4dBm | ||||||||||||||||||||||
功率準確度 （25±10°C） | 標配 | |||||||||||||||||||||||||
頻率 功率（dBm） | 10～20 | -10～10 | -20～-10 | |||||||||||||||||||||||
100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||||||||
2GHz＜f≤20GHz | ±0.8dB | ±0.8dB | ±1.5dB | |||||||||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±0.9dB | ±1.8dB | |||||||||||||||||||||||
40GHz＜f≤50GHz | --- | ±1.3dB | ±1.8dB | |||||||||||||||||||||||
50GHz＜f≤67GHz | --- | ±1.5dB | ±2.0dB | |||||||||||||||||||||||
H01A/B程控步進衰減器選件 | ||||||||||||||||||||||||||
頻率 功率（dBm） | 10～20 | -10～10 | -70～-10 | -90～-70 | ||||||||||||||||||||||
100kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||||||||||
2GHz＜f≤20GHz | ±0.8dB | ±0.8dB | ±0.9dB | ±1.8dB | ||||||||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||||||||||
40GHz＜f≤50GHz | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||||||||||
50GHz＜f≤67GHz | --- | ±1.5dB | ±1.8dB | ±3.0dB | ||||||||||||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||||||||||
功率溫度穩定性 | 0.02dB/℃（典型值） | |||||||||||||||||||||||||
輸出阻抗 | 50Ω（額定值3） | |||||||||||||||||||||||||
源駐波比VSWR （內穩幅）（典型值） | 100kHz≤f≤2GHz | ＜1.4 | ||||||||||||||||||||||||
2GHz＜f≤20GHz | ＜1.6 | |||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | |||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | |||||||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（額定值） | |||||||||||||||||||||||||
頻譜純度4 | ||||||||||||||||||||||||||
諧波 （在+10dBm或與最大輸出功率兩者中的較小者） | 頻率 | 標配 | ||||||||||||||||||||||||
100kHz≤f≤10MHz | ＜-25dBc | |||||||||||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | |||||||||||||||||||||||||
2GHz＜f≤9GHz | ＜-55dBc | |||||||||||||||||||||||||
9GHz＜f≤14GHz | ＜-55dBc | |||||||||||||||||||||||||
14GHz＜f≤20GHz | ＜-55dBc | |||||||||||||||||||||||||
20GHz＜f≤67GHz | ＜-45dBc（典型值） | |||||||||||||||||||||||||
分諧波（在+10dBm或與最大輸出功率兩者中的較小者） | 100kHz≤f≤10GHz | 無 | ||||||||||||||||||||||||
10GHz＜f≤20GHz | <-60dBc | |||||||||||||||||||||||||
20GHz＜f≤67GHz | <-45dBc | |||||||||||||||||||||||||
非諧波（在0dBm處，3kHz頻偏以遠） | 頻率 | 標配 | 選件H04 | |||||||||||||||||||||||
100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | ||||||||||||||||||||||||
250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | ||||||||||||||||||||||||
3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | ||||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | ||||||||||||||||||||||||
20GHz＜f≤28.5GHz | ＜-52dBc | ＜-52dBc | ||||||||||||||||||||||||
28.5GHz＜f≤40GHz | ＜-45dBc | ＜-45dBc | ||||||||||||||||||||||||
40GHz＜f≤60GHz | ＜-42dBc | ＜-42dBc | ||||||||||||||||||||||||
單邊帶相位噪聲 （dBc/Hz，在+10dBm或與最大輸出功率兩者中的較小者） | 頻率 | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | |||||||||||||||||||
100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | ||||||||||||||||||||
250MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | ||||||||||||||||||||
0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | ||||||||||||||||||||
1GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | ||||||||||||||||||||
2GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | ||||||||||||||||||||
3.2GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | ||||||||||||||||||||
10GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | ||||||||||||||||||||
20GHz＜f≤28.5GHz | --- | --- | -69 | -89 | -98 | -98 | ||||||||||||||||||||
28.5GHz＜f≤50GHz | --- | --- | -64 | -84 | -92 | -92 | ||||||||||||||||||||
50GHz＜f≤67GHz | --- | --- | -57 | -77 | -86 | -86 | ||||||||||||||||||||
H04超低相位噪聲選件 | ||||||||||||||||||||||||||
100kHz≤f≤250MHz5 | -64 | -92 | -105 | -123 | -138 | -142 | ||||||||||||||||||||
250MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | ||||||||||||||||||||
0.5GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | ||||||||||||||||||||
1GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | ||||||||||||||||||||
2GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | ||||||||||||||||||||
3.2GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | ||||||||||||||||||||
10GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | ||||||||||||||||||||
20GHz＜f≤28.5GHz | -31 | -60 | -73 | -91 | -108 | -108 | ||||||||||||||||||||
28.5GHz＜f≤50GHz | -26 | -54 | -68 | -85 | -102 | -102 | ||||||||||||||||||||
50GHz＜f≤67GHz | -20 | -48 | -62 | -79 | -96 | -96 | ||||||||||||||||||||
調制特性 | ||||||||||||||||||||||||||
頻率調制 （10MHz＜f≤50GHz,選件H02A） | 最大頻偏：N×16MHz（N為YO諧波次數） 準確度（1kHz速率，N×20kHz≤頻偏<N×800kHz）： <± (3.5%×設置頻偏+20Hz) 調制率（3dB帶寬，500kHz頻偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤頻偏<N×800kHz）：<1% | |||||||||||||||||||||||||
相位調制 （10MHz＜f≤50GHz,選件H02A） | 最大相偏： 正常模式：N×16rad（N為YO諧波次數） 寬帶模式：N×1.6rad（N為YO諧波次數） 準確度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (5%×設置相偏+0.01 rad) 調制率（3dB帶寬，寬帶模式）：DC～10MHz（典型值） 失真（1kHz速率，N×0.2rad≤相偏＜N×8rad相偏，總諧波失真）：<1% | |||||||||||||||||||||||||
幅度調制 （10MHz＜f≤50GHz,選件H02A） | 最大深度：＞90％ 調制率（3 dB帶寬, 30%調制深度）：DC～100kHz 準確度（1kHz調制率,30%調制深度）：±（6％×設置深度+1％） 失真（1kHz調制率，線性方式，總諧波失真，30%調制深度）：<1.5% | |||||||||||||||||||||||||
脈沖調制 （選件H02B） | 500MHz～3.2GHz | 大于3.2GHz | ||||||||||||||||||||||||
開關比 | ＞80dB | ＞80dB | ||||||||||||||||||||||||
上升下降時間 | ＜20ns | ＜20ns | ||||||||||||||||||||||||
內穩幅最小脈寬 | 1μs | 1μs | ||||||||||||||||||||||||
非穩幅最小脈寬 | 0.1μs | 0.1μs | ||||||||||||||||||||||||
窄頻率調制 （選件H02C） | 50MHz～3.2GHz | 大于3.2GHz | ||||||||||||||||||||||||
開關比 | ＞80dB | ＞80dB | ||||||||||||||||||||||||
上升下降時間 | ＜15ns | ＜10ns | ||||||||||||||||||||||||
內穩幅最小脈寬 | 1μs | 1μs | ||||||||||||||||||||||||
非穩幅最小脈寬 | 30ns | 20ns | ||||||||||||||||||||||||
內部調制信號發生器 （選件H02A/B/C） | 提供3路獨立的信號分別用于頻率/相位調制、幅度調制和低頻輸出信號 波形：正弦波，方波，三角波，鋸齒波、噪聲，雙正弦，掃頻正弦 頻率范圍：正弦波、雙正弦、掃頻正弦DC～10MHz；方波、三角波、鋸齒波0.1Hz～100kHz 頻率分辨率：0.1Hz 低頻輸出：幅度0～3Vpeak（額定值），至50Ω負載 脈沖調制信號：脈沖寬度：20ns～（42s-10ns） 脈沖周期：100ns～42s 分辨率：10ns | |||||||||||||||||||||||||
矢量調制精度（校準后，25℃±10℃） （碼元速率4Msps，根奈奎斯特濾波器，α=0.3，QPSK格式，0dBm） | 1465C/D/F-V | 50MHz～40GHz（或最高頻率） | EVM（RMS%）<1.4% | |||||||||||||||||||||||
1465H/L-V | 50MHz～40GHz | EVM（RMS%）<1.4% | ||||||||||||||||||||||||
40GHz～67GHz（或最高頻率） | EVM（RMS%）<2.5% | |||||||||||||||||||||||||
內部調制帶寬 | （載波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 標配： 120MHz（多音 ，音調數量 51， 頻率間隔 2.4MHz，±3dB帶寬）； H31大調制帶寬選件： 200MHz（多音 ，音調數量 51， 頻率間隔 4MHz，±3dB帶寬）； H36 500MHz大調制帶寬選件： 500MHz（多音 ，音調數量 512，±3dB帶寬）； H37 1GHz大調制帶寬選件： 1GHz（多音 ，音調數量 512，±3dB帶寬）。 | |||||||||||||||||||||||||
外部調制帶寬 | （載波900MHz、1.8GHz、2.4GHz、6GHz、18GHz、35GHz、50GHz） 200MHz（穩幅開環，I通道輸入100mVrms正弦波，±4dB帶寬） | |||||||||||||||||||||||||
外部寬帶調制帶寬 （選件H33） | （7GHz、18GHz、35GHz、48GHz） 2GHz（穩幅開環，I通道輸入100mVrms正弦波，±6dB帶寬） | |||||||||||||||||||||||||
內部基帶信號發生器 | 通道數：2（I和Q） 最大碼元速率： 標配：60Msps 選件H31：125Msps 選件H36：156.25Msps 選件H37：312.5Msps 基帶波形內存： 標配：1G樣點 選件H32：2G樣點 實時基帶模式： 調制格式： PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM：4、16、32、64、128、256、512、1024 FSK：2、4、8、16 ASK、MSK，任意波調制 雙音模式最大頻率間隔：200MHz EVM：<1.0%（典型值）（RMS%，碼元速率4Msps，根奈奎斯特濾波器，α=0.3，QPSK格式） 任意波模式： 數據格式：Mat-File 5、ASCII、Binary、cap、csv。 觸發： 觸發類型：連續、單次、門控、高級波形段； 觸發源：鍵觸發、外部觸發、總線觸發（GPIB、LAN）； 觸發模式：自動播放、觸發播放、觸發復位、單次自動、單次觸發緩沖、單次復位、門控（高、低）、波形段單次、波形段連續； | |||||||||||||||||||||||||
AWGN （選件S03） | 加噪類型：純噪聲、連續波干擾、加性噪聲； 噪聲帶寬：120/200MHz； 信噪聲設置范圍：0～60dB。 | |||||||||||||||||||||||||
一般特性 | ||||||||||||||||||||||||||
射頻輸出端口 | 1465C-V：N型（陰），阻抗50Ω 1465D-V：3.5mm（陽），N型（陰）（選件H91），阻抗50Ω 1465F-V：2.4mm（陽），阻抗50Ω 1465H/L-V：1.85 mm（陽），阻抗50Ω | |||||||||||||||||||||||||
最大外形尺寸 （寬×高×深） | 517mm×192mm×550mm（包括把手和防護底角） 435mm×178mm×498mm（不包括把手和防護底角） | |||||||||||||||||||||||||
重量 | ＜28千克（型號、選件配置不同，重量不同） | |||||||||||||||||||||||||
電源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自適應） | |||||||||||||||||||||||||
功耗 | 小于400W | |||||||||||||||||||||||||
溫度范圍 | 工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃ | |||||||||||||||||||||||||
