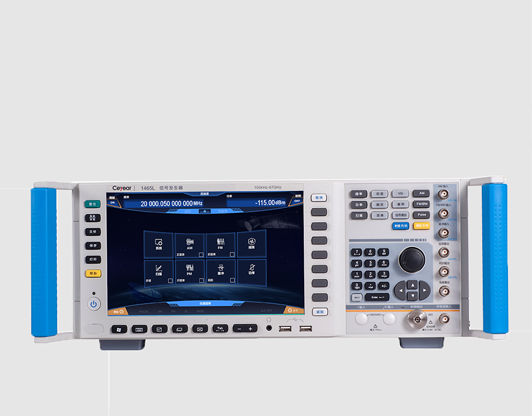

1465C/D/F/H/L信號發生器
廠商名稱：Ceyear/思儀
產品型號：1465C/1465D/1465F/1465H/1465L
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
1465系列信號發生器頻率范圍覆蓋100kHz～67GHz，具有卓越的頻譜純度和輸出功率指標，單邊帶相位噪聲10GHz載波10kHz頻偏-126dBc/Hz，最大輸出功率可達1W 20GHz，輸出功率動態范圍大于150dB，可滿足對測試信號的高端需求；具有高精度模擬掃描功能、性能優異的模擬調制和脈沖調制功能，內部調制信號發生器頻率高達10MHz，信號波形多樣，脈沖調制最小脈寬20ns并能產生靈活的脈沖串，能夠滿足對模擬調制和脈沖調制的各種測試需求；具有10.1吋大顯示屏、1280×800像素高分辨率，并支持按鍵、鼠標、觸摸屏等多種操作方式，提升操作體驗的同時可以提高測試效率。1465無論是連續波還是調制信號，信號質量?jī)?yōu)異，既是理想的本振源和時鐘源，也是高性能的模擬仿真信號源，主要用于高性能接收機測試和元器件參數測試等方面，適用于航空、航天、通信以及導航設備等眾多領域。
技術規范
頻率特性 | |||||||||||||||||||||
頻率范圍 | 1465C:100kHz~10GHz 1465D:100kHz~20GHz 1465D+H06: 10MHz~20GHz 1465F:100kHz~40GHz 1465H:100kHz~50GHz 1465L:100kHz~67GHz (最高頻率至70GHz) | 頻率 | N（內部YO諧波次數） | ||||||||||||||||||
100kHz≤f≤250MHz | 1/8 | ||||||||||||||||||||
250MHz＜f≤500MHz | 1/16 | ||||||||||||||||||||
500MHz＜f≤1GHz | 1/8 | ||||||||||||||||||||
1GHz＜f≤2GHz | 1/4 | ||||||||||||||||||||
2GHz＜f≤3.2GHz | 1/2 | ||||||||||||||||||||
3.2GHz＜f≤10GHz | 1 | ||||||||||||||||||||
10GHz＜f≤20GHz | 2 | ||||||||||||||||||||
20GHz＜f≤40GHz | 4 | ||||||||||||||||||||
40GHz＜f≤67GHz | 8 | ||||||||||||||||||||
頻率分辨率 | 0.001Hz | ||||||||||||||||||||
頻率切換時間 | ＜20ms | ||||||||||||||||||||
時基老化率（典型值2） | ±5×10 -10 /天（連續通電30天后） | ||||||||||||||||||||
參考輸出 | 頻率 | 10MHz | |||||||||||||||||||
功率 | >+4dBm，至50Ω負載 | ||||||||||||||||||||
參考輸入 | 頻率 | 1～50MHz，步進1Hz | |||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | ||||||||||||||||||||
掃描特性 | |||||||||||||||||||||
掃描模式 | 步進掃描 列表掃描 模擬掃描 功率掃描 | ||||||||||||||||||||
模擬掃頻 （選件H03） | 最大掃描速度 | 100kHz≤f≤500MHz | 25MHz/ms | ||||||||||||||||||
500MHz＜f≤1GHz | 50MHz/ms | ||||||||||||||||||||
1GHz＜f≤2GHz | 100MHz/ms | ||||||||||||||||||||
2GHz＜f≤3.2GHz | 200MHz/ms | ||||||||||||||||||||
3.2GHz＜f | 400MHz/ms | ||||||||||||||||||||
掃描準確度 | ±0.05％掃寬（掃描時間100ms，在規定的100ms最大掃寬內） | ||||||||||||||||||||
功率特性 | |||||||||||||||||||||
最小功率 | 型號 | 標配 | 選件H01A/B | ||||||||||||||||||
1465C/D/F | -20dBm | -110dBm（可設置-135dBm） | |||||||||||||||||||
1465D+選件H06 | -10dBm | -90dBm（可設置-125dBm） | |||||||||||||||||||
1465H/L | -20dBm | -90dBm（可設置-110dBm） | |||||||||||||||||||
最大功率 （25±10°C） | 頻率范圍 | 標配 | 程控步進衰減器選件H01A/B | 大功率輸出選件H05 | 選件H01A/B+H05 | ||||||||||||||||
1465C/D | |||||||||||||||||||||
100kHz≤f≤20GHz | 15dBm | 15dBm | 20dBm | 20dBm | |||||||||||||||||
1465D+選件H06 | |||||||||||||||||||||
10MHz≤f≤20GHz | 28dBm | 27dBm | --- | --- | |||||||||||||||||
1465F | |||||||||||||||||||||
100kHz≤f≤9GHz | 12dBm | 12dBm | 20dBm | 20dBm | |||||||||||||||||
9GHz＜f≤40GHz | 12dBm | 12dBm | 17dBm | 17dBm | |||||||||||||||||
1465H/L | |||||||||||||||||||||
100kHz≤f≤15GHz | 5dBm | 5dBm | 17dBm | 17dBm | |||||||||||||||||
15GHz＜f≤30GHz | 5dBm | 5dBm | 13dBm | 13dBm | |||||||||||||||||
30GHz＜f≤67GHz | 5dBm | 4dBm | 8dBm | 8dBm | |||||||||||||||||
功率準確度 （25±10°C） | 標配 | ||||||||||||||||||||
頻率 功率（dBm） | >20 | >10～20 | >-10～10 | -20～-10 | |||||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±1.5dB | |||||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.8dB | |||||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.8dB | |||||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±2.0dB | |||||||||||||||||
1465D+增強大功率輸出選件H06 | |||||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.9dB | --- | |||||||||||||||||
H01A/B程控步進衰減器選件 | |||||||||||||||||||||
頻率 功率（dBm） | >20 | >10～20 | >-10～10 | >-70～-10 | -90～-70 | ||||||||||||||||
100kHz≤f≤2GHz | --- | ±0.8dB | ±0.6dB | ±0.7dB | ±1.5dB | ||||||||||||||||
2GHz＜f≤20GHz | --- | ±0.8dB | ±0.8dB | ±0.9dB | ±1.8dB | ||||||||||||||||
20GHz＜f≤40GHz | --- | ±1.0dB | ±0.9dB | ±1.0dB | ±2.0dB | ||||||||||||||||
40GHz＜f≤50GHz | --- | --- | ±1.3dB | ±1.5dB | ±2.5dB | ||||||||||||||||
50GHz＜f≤67GHz | --- | --- | ±1.5dB | ±1.8dB | ±3.0dB | ||||||||||||||||
1465D+增強大功率輸出選件H06 | |||||||||||||||||||||
500MHz＜f≤20GHz | ±1.2dB | ±0.8dB | ±0.8dB | ±1.1dB | ±2.0dB | ||||||||||||||||
功率分辨率 | 0.01dB | ||||||||||||||||||||
功率溫度穩定性 | 0.02dB/℃（典型值） | ||||||||||||||||||||
輸出阻抗 | 50Ω（額定值3） | ||||||||||||||||||||
源駐波比VSWR （內穩幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 | |||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | ||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | ||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（額定值） | ||||||||||||||||||||
頻譜純度4 | |||||||||||||||||||||
諧波 （在+10dBm與最大輸出功率兩者中的較小者） | 頻率 | 標配 | 增強大功率選件H06 | ||||||||||||||||||
100kHz≤f≤10MHz | ＜-25dBc | --- | |||||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | ＜-25dBc | |||||||||||||||||||
2GHz＜f≤6GHz （1465B） | ＜-30dBc | --- | |||||||||||||||||||
2GHz＜f≤9GHz | ＜-55dBc | ＜-35dBc | |||||||||||||||||||
9GHz＜f≤14GHz | ＜-55dBc | ＜-27dBc | |||||||||||||||||||
14GHz＜f≤20GHz | ＜-55dBc | ＜-30dBc | |||||||||||||||||||
20GHz＜f≤67GHz | ＜-50dBc（典型值） | --- | |||||||||||||||||||
分諧波（在+10dBm與最大輸出功率兩者中的較小者） | 100kHz≤f≤10GHz | 無 | |||||||||||||||||||
10GHz＜f≤20GHz | <-60dBc | ||||||||||||||||||||
20GHz＜f≤67GHz | <-50dBc | ||||||||||||||||||||
非諧波（在0dBm處，3kHz頻偏以遠） | 頻率 | 標配 | 選件H04 | ||||||||||||||||||
100kHz≤f≤250MHz | ＜-58dBc | ＜-58dBc | |||||||||||||||||||
250MHz＜f≤3.2GHz | ＜-74dBc | ＜-80dBc | |||||||||||||||||||
3.2GHz＜f≤10GHz | ＜-62dBc | ＜-70dBc | |||||||||||||||||||
10GHz＜f≤20GHz | ＜-56dBc | ＜-64dBc | |||||||||||||||||||
20GHz＜f≤40GHz | ＜-50dBc | ＜-58dBc | |||||||||||||||||||
40GHz＜f≤67GHz | ＜-44dBc | ＜-52dBc | |||||||||||||||||||
單邊帶相位噪聲 （dBc/Hz，在+10dBm或與最大輸出功率兩者中的較小者） | 頻率 | 1Hz | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||||
100kHz≤f≤250MHz | --- | --- | -104 | -121 | -128 | -130 | |||||||||||||||
250 MHz＜f≤500MHz | --- | --- | -108 | -126 | -132 | -136 | |||||||||||||||
0.5 GHz＜f≤1GHz | --- | --- | -101 | -121 | -130 | -130 | |||||||||||||||
1 GHz＜f≤2GHz | --- | --- | -96 | -115 | -124 | -124 | |||||||||||||||
2 GHz＜f≤3.2GHz | --- | --- | -92 | -111 | -120 | -120 | |||||||||||||||
3.2 GHz＜f≤10GHz | --- | --- | -81 | -101 | -110 | -110 | |||||||||||||||
10 GHz＜f≤20GHz | --- | --- | -75 | -95 | -104 | -104 | |||||||||||||||
20 GHz＜f≤40GHz | --- | --- | -69 | -89 | -98 | -98 | |||||||||||||||
40 GHz＜f≤67GHz | --- | --- | -64 | -84 | -92 | -92 | |||||||||||||||
H04超低相位噪聲選件 | |||||||||||||||||||||
100kHz≤f≤250MHz5 | -64 | -92 | -105 | -123 | -138 | -141 | |||||||||||||||
250 MHz＜f≤500MHz | -67 | -93 | -111 | -126 | -138 | -142 | |||||||||||||||
0.5 GHz＜f≤1GHz | -62 | -91 | -105 | -123 | -138 | -138 | |||||||||||||||
1 GHz＜f≤2GHz | -57 | -86 | -100 | -117 | -133 | -133 | |||||||||||||||
2 GHz＜f≤3.2GHz | -52 | -81 | -96 | -113 | -128 | -128 | |||||||||||||||
3.2 GHz＜f≤10GHz | -43 | -72 | -85 | -105 | -120 | -120 | |||||||||||||||
10 GHz＜f≤20GHz | -37 | -66 | -79 | -98 | -114 | -114 | |||||||||||||||
20 GHz＜f≤40GHz | -31 | -60 | -73 | -91 | -108 | -108 | |||||||||||||||
40 GHz＜f≤67GHz | -26 | -54 | -68 | -85 | -102 | -102 | |||||||||||||||
調制特性 | |||||||||||||||||||||
頻率調制 （10MHz＜f≤50GHz,選件H02A） | 最大頻偏：N×16MHz（N為YO諧波次數） 準確度（1kHz速率，N×20kHz≤頻偏<N×800kHz）： <± (3.5%×設置頻偏+20Hz) 調制率（3dB帶寬，N×500kHz頻偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤頻偏<N×800kHz）：<1% | ||||||||||||||||||||
相位調制 （10MHz＜f≤50GHz,選件H02A） | 最大相偏： 正常模式：N×16rad（N為YO諧波次數） 寬帶模式：N×1.6rad（N為YO諧波次數） 準確度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (5%×設置相偏+0.01 rad) 調制率（3dB帶寬）： 窄帶模式 DC～1MHz（典型值） 寬帶模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，總諧波失真）：<1% | ||||||||||||||||||||
幅度調制 （10MHz＜f≤50GHz,選件H02A） | 最大深度：＞90％ 調制率（3 dB帶寬, 30%調制深度）：DC～100kHz 準確度（1kHz調制率,30%調制深度）：±（6％×設置深度+1％） 失真（1kHz調制率，線性方式，總諧波失真，30%調制深度）：<1.5% | ||||||||||||||||||||
脈沖調制 （選件H02B） | 500MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||||
開關比6 | ＞80dB | ＞80dB | |||||||||||||||||||
上升下降時間 | ＜20ns | ＜20ns | |||||||||||||||||||
內穩幅最小脈寬 | 1μs | 1μs | |||||||||||||||||||
非穩幅最小脈寬 | 0.1μs | 0.1μs | |||||||||||||||||||
窄脈沖調制 （選件H02C） | 50MHz～3.2GHz | 大于3.2GHz | |||||||||||||||||||
開關比6 | ＞80dB | ＞80dB | |||||||||||||||||||
上升下降時間 | ＜15ns | ＜10ns | |||||||||||||||||||
內穩幅最小脈寬 | 1μs | 1μs | |||||||||||||||||||
非穩幅最小脈寬 | 30ns | 20ns | |||||||||||||||||||
內部調制信號發生器 （選件H02A/B/C） | 提供3路獨立的信號分別用于頻率/相位調制、幅度調制和低頻輸出信號 波形：正弦波，方波，三角波，鋸齒波、噪聲，雙正弦，掃頻正弦 頻率范圍：正弦波、雙正弦、掃頻正弦ＤＣ～10MHz；方波、三角波、鋸齒波0.1Hz～100kHz 頻率分辨率：0.1Hz 低頻輸出：幅度0～5Vpeak（額定值），至50Ω負載 脈沖調制信號：脈沖寬度：20ns～（42s-10ns）脈沖周期：100ns～42s 分辨率：10ns | ||||||||||||||||||||
一般特性 | |||||||||||||||||||||
射頻輸出端口 | 1465C：N型（陰），阻抗50Ω 1465D：3.5mm（陽），N型（陰）（選件H91），阻抗50Ω 1465F：2.4mm（陽），阻抗50Ω 1465H/L：1.85 mm（陽），阻抗50Ω | ||||||||||||||||||||
最大外形尺寸 （寬×高×深） | 517mm×192mm×550mm（包括把手和防護底角） 435mm×178mm×498mm（不包括把手和防護底角） | ||||||||||||||||||||
重量 | ＜28千克（型號、選件配置不同，重量不同） | ||||||||||||||||||||
電源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自適應） | ||||||||||||||||||||
功耗 | 小于350W | ||||||||||||||||||||
溫度范圍 | 工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃ | ||||||||||||||||||||
