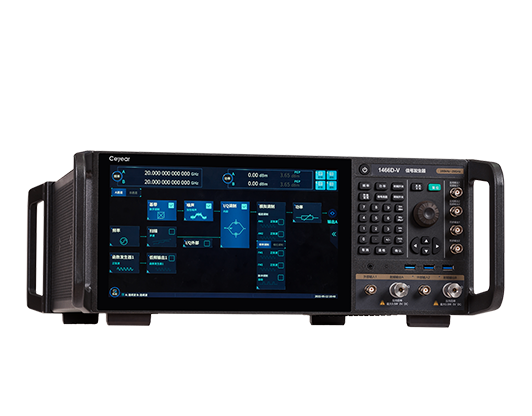

頻率范圍

1466C-V：6kHz～13GHz

1466D-V：6kHz～20GHz

1466E-V：6kHz～33GHz

1466G-V：6kHz～45GHz

1466H-V：6kHz～53GHz

1466L-V：6kHz～67GHz

頻率

N（內部YO諧波次數）

6kHz≤f≤10MHz

-

10MHz＜f≤50MHz

-

50MHz＜f≤62.5MHz

1/256

62.5MHz＜f≤125MHz

1/128

125MHz＜f≤250MHz

1/64

250MHz＜f≤500MHz

1/32

500MHz＜f≤1GHz

1/16

1GHz＜f≤2GHz

1/8

2GHz＜f≤4GHz

1/4

4GHz＜f≤8GHz

1/2

8GHz＜f≤20GHz

1

20GHz＜f≤40GHz

2

40GHz＜f≤67GHz

4

頻率分辨率

0.001Hz

頻率切換時間

＜15ms

時基老化率（典型值）

±5×10 -10   /天（連續通電30天后）

參考輸出

頻率

10MHz

功率

>+4dBm，至50Ω負載

參考輸入

頻率

1～100MHz，步進1Hz

功率

-5dBm～+10dBm，阻抗50Ω

掃描特性

掃描模式

步進掃描  列表掃描  模擬掃描（斜坡掃描，選件S15）

功率掃描（選件S16）

模擬掃描（斜坡掃描）

（選件S15）

最大掃描速度

f>4GHz

400MHz/ms

掃描準確度

±0.05％掃寬（掃描時間100ms，在規定的100ms最大掃寬內）

功率特性

最小功率

型號

標配

程控步進衰減器選件H01-90/120/130

1466C/D/E/G-V

-10dBm（可設置-20dBm）

選件H01-130：-120.0dBm（可設置-150dBm）

1466H/L-V

-10dBm（可設置-20dBm）

選件H01-90：-90.0dBm（可設置-110dBm）

選件H01-120：-90.0dBm（可設置-140dBm）

最大功率

（連續波，25±10°C）

1466C-V

頻段

標配

程控步進衰減器選件

H01-130

H01-B130

大功率輸出選件

H05-13

H05-B13

程控步進衰減器選件+大功率輸出選件H01-130 H05-13

H01-B130

H05-B13

6kHz≤f≤50MHz

≥+15.0

≥+15.0

≥+15.0

≥+15.0

50MHz＜f≤13GHz

≥+15.0

≥+15.0

≥+20.0

≥+20.0

1466D-V

頻段

標配

程控步進衰減器選件

H01-130

H01-B130

大功率輸出選件

H05-20

H05-B20

程控步進衰減器選件+大功率輸出選件H01-130

H05-20

H01-B130

H05-B20

6kHz≤f≤50MHz

≥+15.0

≥+15.0

≥+15.0

≥+15.0

50MHz＜f≤20GHz

≥+15.0

≥+15.0

≥+20.0

≥+20.0

1466E-V

頻段

標配

程控步進衰減器選件

H01-130

H01-B130

大功率輸出選件

H05-33

H05-B33

程控步進衰減器選件+大功率輸出選件H01-130

H05-33

H01-B130

H05-B33

6kHz≤f≤50MHz

≥+8.0

≥+8.0

≥+8.0

≥+8.0

50MHz＜f≤6GHz

≥+12.0

≥+12.0

≥+20.0

≥+20.0

6GHz＜f≤18GHz

≥+12.0

≥+12.0

≥+18.0

≥+18.0

18GHz＜f≤30GHz

≥+12.0

≥+12.0

≥+17.0

≥+17.0

30GHz＜f≤33GHz

≥+12.0

≥+12.0

≥+18.0

≥+18.0

1466G-V

頻段

標配

程控步進衰減器選件

H01-130，

H01-B130

大功率輸出選件

H05-45，

H05-B45

程控步進衰減器選件+大功率輸出選件H01-130

H05-45，

H01-B130

H05-B45

6kHz≤f≤50MHz

≥+8.0

≥+8.0

≥+8.0

≥+8.0

50MHz＜f≤6GHz

≥+12.0

≥+12.0

≥+20.0

≥+20.0

6GHz＜f≤18GHz

≥+12.0

≥+12.0

≥+18.0

≥+18.0

18GHz＜f≤30GHz

≥+12.0

≥+12.0

≥+17.0

≥+17.0

30GHz＜f≤40GHz

≥+12.0

≥+12.0

≥+18.0

≥+18.0

40GHz＜f≤45GHz

≥+12.0

≥+12.0

≥+14.0

≥+14.0

1466H-V

頻段

標配

程控步進衰減器選件

H01-90/120，

H01-B90/B120

大功率輸出選件

H05-53，

H05-B53

程控步進衰減器選件+大功率輸出選件H01-90/120+H05-53，

H01-B90/120+H05-B53

6kHz≤f≤50MHz

≥+8.0

≥+8.0

≥+8.0

≥+8.0

50MHz＜f≤35GHz

≥+8.0

≥+8.0

≥+17.0

≥+16.0

35GHz＜f≤40GHz

≥+8.0

≥+8.0

≥+15.0

≥+13.0

40GHz＜f≤53GHz

≥+8.0

≥+8.0

≥+20.0

≥+18.0

1466L-V

頻段

標配

程控步進衰減器選件

H01-90/120，

H01-B90/B120

大功率輸出選件

H05-67

H05-B67，

程控步進衰減器選件+大功率輸出選件H01-90/120+H05-53，

H01-B90/120+H05-B53

6kHz≤f≤50MHz

≥+8.0

≥+8.0

≥+8.0

≥+8.0

50MHz＜f≤35GHz

≥+8.0

≥+8.0

≥+17.0

≥+16.0

35GHz＜f≤40GHz

≥+8.0

≥+8.0

≥+15.0

≥+13.0

40GHz＜f≤53GHz

≥+8.0

≥+8.0

≥+20.0

≥+18.0

53GHz＜f≤65GHz

≥+8.0

≥+8.0

≥+18.0

≥+16.0

65GHz＜f≤67GHz

≥+8.0

≥+8.0

≥+15.0

≥+12.0

功率準確度

（25±10°C）

標配

         功率（dBm）

頻率

-10dBm＜P≤+10dBm

+10dBm＜P≤+25dBm

+25dBm＜P

6kHz≤f≤50MHz

±1.0dB

±1.0dB

—

50MHz＜f≤3GHz

±0.5dB

±0.5dB

±1.0dB

3GHz＜f≤20GHz

±0.9dB

±0.9dB

±1.2dB

20GHz＜f≤40GHz

±1.0dB

±1.0dB

—

40GHz＜f≤50GHz

±1.3dB

±1.3dB

—

50GHz＜f≤67GHz

±1.8dB

±1.8dB

—

H01-130/120/90/50/B130程控步進衰減器選件

       功率（dBm）

頻率

+120dBm＜P≤-90dBm

-90dBm＜P≤-50dBm

-50dBm＜P≤+10dBm

+10dBm＜P≤+25dBm

+25dBm＜P

6kHz≤f≤50MHz

—

±1.5dB

±1.0dB

±1.0dB

—

50MHz＜f≤3GHz

±1.2dB

±0.7dB

±0.5dB

±0.5dB

±1.0dB

3GHz＜f≤20GHz

±1.8dB

±0.9dB

±0.9dB

±0.9dB

±1.2dB

20GHz＜f≤40GHz

—

±1.2dB

±1.0dB

±1.0dB

—

40GHz＜f≤50GHz

—

±1.5dB

±1.3dB

±1.3dB

—

50GHz＜f≤67GHz

—

±2.0dB

±1.8dB

±1.8dB

—

功率分辨率

0.01dB

功率溫度穩定性

0.02dB/℃（典型值）

輸出阻抗

50Ω（額定值）

源駐波比VSWR

（內穩幅）（典型值）

100kHz≤f≤20GHz

＜1.6

20GHz＜f≤40GHz

＜1.8

40GHz＜f≤67GHz

＜2.0

最大反向功率

0.5W（0V DC）（額定值）

頻譜純度

諧波

（在+10dBm與最大輸出功率兩者中的較小者）

頻率

標配

6kHz≤f≤3GHz

＜-30dBc

3GHz＜f≤67GHz

＜-55dBc

分諧波（在+10dBm與最大輸出功率兩者中的較小者）

100kHz≤f≤20GHz

<-80dBc

20GHz＜f≤40GHz

<-60dBc

40GHz＜f≤67GHz

<-50dBc

非諧波（在0dBm處，3kHz頻偏以遠）

頻率

選件H04-1

選件H04-2

6kHz≤f≤250MHz

＜-58dBc

＜-68dBc

250MHz＜f≤4GHz

＜-70dBc

＜-80dBc

4GHz＜f≤10GHz

＜-70dBc

＜-80dBc

10GHz＜f≤20GHz

＜-64dBc

＜-74dBc

20GHz＜f≤40GHz

＜-58dBc

＜-68dBc

40GHz＜f≤67GHz

＜-45dBc

＜-45dBc

單邊帶相位噪聲

（dBc/Hz，在+10dBm或與最大輸出功率兩者中的較小者）

H04-1低相位噪聲選件

        頻偏

頻率

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

100MHz

—

＜-118

＜-141

＜-148

＜-150

—

—

250MHz＜f≤500MHz

—

＜-111

＜-130

＜-145

＜-143

—

—

0.5 GHz＜f≤1GHz

—

＜-105

＜-124

＜-140

＜-138

—

—

1 GHz＜f≤2GHz

—

＜-100

＜-118

＜-134

＜-132

—

—

2 GHz＜f≤4GHz

—

＜-93

＜-113

＜-128

＜-126

—

—

4GHz＜f≤10GHz

—

＜-85

＜-105

＜-120

＜-118

—

—

10GHz＜f≤20GHz

—

＜-79

＜-99

＜-114

＜-112

—

—

20GHz＜f≤40GHz

—

＜-73

＜-93

＜-108

＜-106

—

—

40GHz＜f≤67GHz

—

＜-67

＜-87

＜-103

＜-101

—

—

67GHz＜f≤110GHz

—

＜-61

＜-81

＜-97

＜-95

—

—

H04-2超低相位噪聲選件

        頻偏

頻率

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

100MHz

＜-102

＜-118

＜-141

＜-148

＜-150

＜-152

＜-152

250MHz＜f≤500MHz

＜-92

＜-112

＜-135

＜-146

＜-148

＜-150

＜-150

0.5GHz＜f≤1GHz

＜-90

＜-110

＜-134

＜-144

＜-147

＜-150

＜-150

1GHz＜f≤2GHz

＜-88

＜-104

＜-127

＜-138

＜-142

＜-148

＜-148

2 GHz＜f≤4GHz

＜-82

＜-99

＜-122

＜-135

＜-136

＜-146

＜-148

4GHz＜f≤10GHz

＜-77

＜-91

＜-115

＜-128

＜-128

＜-140

＜-154

10GHz＜f≤20GHz

＜-71

＜-85

＜-109

＜-122

＜-122

＜-134

＜-152

20GHz＜f≤40GHz

＜-63

＜-79

＜-99

＜-116

＜-116

＜-128

＜-142

40GHz＜f≤67GHz

＜-57

＜-73

＜-94

＜-110

＜-110

＜-122

＜-136

調制特性

頻率調制

（50MHz＜f≤50GHz,選件S11）

最大頻偏：N×20MHz（N為基波諧波次數）

準確度（1kHz速率，N×20kHz≤頻偏<N×800kHz）：

         <± (2.5%×設置頻偏+20Hz)

調制率（3dB帶寬，N×500kHz頻偏）：DC-10MHz

失真（1kHz速率，N×20kHz≤頻偏<N×800kHz）：<1%

相位調制

（50MHz＜f≤50GHz,選件S11）

最大相偏：

正常模式：N×20.0rad（N為YO諧波次數）

寬帶模式：N×2rad

低噪聲模式：N×0.2rad

準確度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）：

         <± (3%×設置相偏+0.01 rad)

調制率（3dB帶寬）：

寬帶模式   DC～10MHz（典型值）

失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，總諧波失真）：<0.8%

幅度調制

（10MHz＜f≤50GHz,選件S11）

最大深度：＞90％

調制率（3 dB帶寬, 30%調制深度）：DC～100kHz

準確度（1kHz調制率,30%調制深度）：±（5％×設置深度+1％）

失真（1kHz調制率，線性方式，總諧波失真，30%調制深度）：<1.0%

脈沖調制（f＞50MHz， S13覆蓋S12功能指標）

脈沖調制選件S12

開關比

＞80dB

上升下降時間

＜20ns

重復頻率

0Hz～25MHz

最小脈寬

0.1μs

窄脈沖調制選件S13

開關比

＞80dB

上升下降時間

＜10ns

重復頻率

0Hz～25MHz

最小脈寬

20ns

低頻輸出/函數發生器（選件S14）

支持頻率/相位調制、幅度調制調制源輸出

波形：正弦波，方波，三角波，鋸齒波、噪聲，雙正弦，掃頻正弦

頻率范圍：正弦波、雙正弦、掃頻正弦ＤＣ～10MHz；方波、三角波、鋸齒波0.1Hz～1MHz

頻率分辨率：0.1Hz

低頻輸出：幅度0～5Vpp（額定值），至50Ω負載

矢量調制精度（EVM，RMS%，校準后，0dBm，25℃±10℃）

通用調制格式（碼元速率4Msps，根奈奎斯特濾波器，α=0.3，QPSK格式，f＞100MHz）：

100MHz＜f≤4GHz ＜0.8%

4GHz＜f≤20GHz ＜1.0%

20GHz＜f≤40GHz ＜1.2%

40GHz＜f≤67GHz ＜1.4%

CDMA（碼元速率3.84Msps，根奈奎斯特濾波器，α=0.22，QPSK格式）：

＜0.7%   (2GHz）

5GNR：（Test Model   3.1a,100MHz,256QAM,30kHz SCS，選件S01）：

＜0.85%   (100MHz,3.5GHz）

＜1.0%   (100MHz,10GHz）

＜1.2%   (100MHz,28GHz）

＜1.8%   (100MHz,42.5GHz）

鄰道功率比（ACPR，校準后，25℃±10℃）

CDMA：（碼元速率3.84Msps，根奈奎斯特濾波器，α=0.22，QPSK格式，0dBm）

＞64dBc (2GHz）

5GNR：（Test Model 3.1a,100MHz,256QAM,30kHz SCS，選件S01）

1466C/D/E/F   -V

＞52dBc (100MHz,3.5GHz,   0dBm）

＞51dBc (100MHz,10GHz，0dBm）

＞48dBc (100MHz,28GHz，0dBm）

＞42dB (100MHz,42.5GH，0dBm）

1466H/L   -V

＞52dBc   (100MHz,3.5GHz, 0dBm）

＞51dBc (100MHz,10GHz,   0dBm）

     ＞46dB   (100MHz,28GHz, +5dBm）

     ＞41dB   (100MHz,42.5GHz, +5dBm）

內部調制帶寬

（載波900MHz、2.6GHz、3.5GHz、10GHz、28GHz、42.5GHz，選件S01/02）

H31-500/H31-B500選件：500MHz（多音，音調數量51，頻率間隔10MHz，頻響＜3.0dB）；

H31-1000/H31-B1000選件：1GHz（多音，音調數量51，載波≥2.6GHz，頻率間隔20MHz，頻響＜4.0dB）；

H31-2000/H31-B2000選件：2GHz（多音，音調數量51，載波≥3.5GHz，頻率間隔40MHz，頻響＜5.0dB）。

外部調制帶寬

（載波10GHz、28GHz、42.5GHz）

標配：2GHz（穩幅開環，I通道輸入500mVpp正弦波，頻響±5.0dB）；

H33/H33-B：5GHz（f＞20GHz，穩幅開環，I通道輸入500mVrms正弦波，頻響±8.0dB）。

內部基帶信號發生器

通道數：2（I 和 Q）

最大碼元速率：

標配：150Msps

選件 H31-1000：300Msps

選件 H31-2000：600Msps

基帶波形內存：

標配：1G 樣點

選件 H32：4G 樣點

實時基帶模式：

調制格式：

PSK：BPSK、QPSK、AQPSK、OQPSK、π/4DQPSK、8PSK

QAM：   16、32、64、128、256、512、1024、2048、4096

FSK：2、4、8、16、32、64

ASK、MSK、APSK任意波調制

多音模式最大頻率間隔（H31-2000）：2GHz

EVM： <0.5% （典型值） （RMS%，碼元速率 4Msps，根奈奎斯特濾波器， α=0.3，QPSK 格式）

任意波模式：

數據格式：波形段、序列

最大時鐘頻率（H31-2000）：2.5GHz

觸發模式：連續、單次、門控

觸發源：鍵觸發、外部

觸發類型：自動、觸發、實時、單次忽略重復觸發、單次緩沖重復觸發、單次實時重復觸發、門控高有效、門控低有效。

一般特性

射頻輸出端口

1466C/D-V：3.5mm（陽），阻抗50Ω

1466E/G-V：2.4mm（陽），阻抗50Ω

1466H/L-V：1.85mm（陽），阻抗50Ω

最大外形尺寸

（寬×高×深）

475mm×193mm×610mm（包括把手和防護底角）

426mm×177mm×500mm（不包括把手和防護底角）

重量

＜35千克（型號、選件配置不同，重量不同）

電源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自適應）

功耗

小于700W

溫度范圍

工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃
