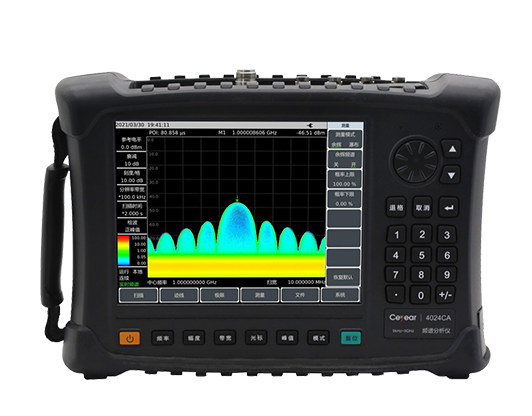

4024CA頻譜分析儀
廠商名稱：Ceyear/思儀
產品型號：4024CA
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
4024CA頻譜分析儀是一款專為外場測試而設計的大寬帶手持式實時頻譜分析儀，最大實時分析帶寬達到120MHz，具有實時頻譜分析、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析、定向分析等多種測量功能模式以及場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等多種智能測量功能，采用8.4寸大屏幕液晶及電容觸摸屏一體化設計方便用戶操作，結構形式采用手持式機箱，體積小、重量輕、供電靈活、便于機動，極其適合現場使用。
4024CA頻譜分析儀可應用于移動通信、無線通信、衛星通信等設備的現場調試與安裝維護、無線通信信號解調分析、干擾源測向與地圖定位、寬帶調制或瞬變信號的測試分析等領域，可為用戶的外場頻譜測試提供比較完善的解決方案。
主要特點
頻率覆蓋范圍：9kHz~9GHz
全頻段前置放大器：標準配置
優異的射頻性能指標
顯示平均噪聲電平：可達-163dBm 1Hz RBW（典型值）
相位噪聲：-115dBc/Hz 100kHz頻偏 1GHz載波（典型值）
輸入三階截獲點：+13dBm（典型值）
幅度準確度：±1.3dB
實時頻譜分析功能
支持?jǐn)?shù)字余輝頻譜和瀑布圖兩種顯示模式
最大實時分析帶寬：120MHz
最小100%POI捕獲時間：5.8μs
分辨率帶寬：1Hz～10MHz（1-3倍步進），20MHz
512M大容量IQ數據捕獲功能
多種測量功能模式：頻譜分析、干擾分析（瀑布圖、RSSI）、實時頻譜分析、定向分析（直接查找、水平掃描、地圖定位）、5G NR解調分析、LTE FDD/TDD解調分析、GSM/EDGE解調分析等
多種智能測量功能：場強測量、通道功率、占用帶寬、鄰道功率、音頻解調、諧波失真、頻譜發射模板/雜散發射模板、室內/室外地圖測量等，支持GPS/北斗定位及對機內晶振的頻率馴服校準功能
多樣的輔助測試接口：10MHz參考輸入輸出接口、GPS天線接口、零掃寬中頻輸出接口、外觸發輸入接口等
方便快捷的用戶操作體驗：8.4寸大屏幕高亮液晶以及大字體顯示、便捷的電容觸摸屏操作、液晶與觸摸屏一體化設計、多種顯示模式等
工作溫度范圍為-10℃～50℃
可通過電池或適配器供電
技術規范
型號 | 4024CA |
頻率范圍 | 9kHz～9GHz 調諧分辨率：1Hz |
頻率參考 | 標稱頻率： 10MHz 老化率： ±0.5ppm/年 初始頻率準確度：±0.3ppm 溫度穩定性：±0.1ppm（-10～50℃，相對于25℃） |
掃描時間 | 范圍：1μs～6000s（零掃寬） 精度：±2.00%（零掃寬） |
頻率讀出準確度 | 頻率讀出準確度＝±（頻率讀數×頻率參考誤差+2%×掃寬+10%×分辨率帶寬） |
掃頻寬度 | 范圍：10Hz～9GHz或0Hz 準確度：±2.0% |
分辨率帶寬 | 1Hz～10MHz（以1-3倍步進），20MHz |
視頻帶寬 | 1Hz～10MHz（以1-3倍步進），20MHz |
單邊帶相位噪聲 （載波1GHz，20℃～30℃） | ≤-108dBc/Hz@頻偏10kHz ≤-110dBc/Hz@頻偏100kHz ≤-118dBc/Hz@頻偏1MHz ≤-129dBc/Hz@頻偏10MHz |
顯示平均噪聲電平 （輸入端接50Ω負載，0dB輸入衰減，均值檢波，視頻類型對數，RBW歸一化到1Hz，20℃～30℃） | 前置放大器關閉： ≤-140dBm（2MHz～3GHz），≤-138dBm（3GHz～9GHz） 前置放大器打開： ≤-160dBm（2MHz～3GHz），≤-157dBm（3GHz～9GHz） |
剩余響應 （射頻輸入匹配，0dB衰減） | 例外頻率：3.15GHz 前置放大器關：≤-82dBm（10MHz～9GHz） 前置放大器開：≤-95dBm（10MHz～9GHz） |
二次諧波失真 （衰減0dB，-30dBm輸入） | 50MHz～2GHz：≤-65dBc 2GHz～4.5GHz：≤-70dBc |
三階截獲點 （-15dBm雙音信號，100kHz間隔，前置放大器關閉） | 50MHz~5.2GHz ≥+10dBm 5.2GHz~9GHz ≥+12dBm |
絕對幅度準確度 （輸入信號0dBm~-50dBm，所有設置為自動耦合，20℃～30℃，30分鐘預熱） | ±1.3dB（10MHz～9GHz） |
輸入衰減器 | 衰減范圍0dB～30dB，5dB步進 |
最大安全輸入電平 （連續波輸入） | +27dBm，典型值（≥10dB衰減） +20dBm，典型值（<10dB衰減，前置放大器關） +10dBm，典型值（前置放大器開） |
參考電平 | 范圍：-150dBm～+30dBm 轉換不確定度：±1.20dB |
外形尺寸 | 314mm（寬）×218mm（高）×91mm（深）（不含把手、支架） 338mm（寬）×218mm（高）×100mm（深）（含把手、支架） |
重量（不含電池） | ≤4.6kg |
工作溫度 | -10℃～+50℃（其中電池工作溫度為0℃～+45℃） |
貯存溫度 | -40℃～+70℃（其中電池存儲溫度為-20℃～+60℃） |
電磁兼容性 | 符合GJB 3947A-2009中 3.9.1的要求 |
電源輸入形式 | 交流電源適配器：輸入100至240VAC，50/60Hz 輸出15VDC，4A 鋰離子電池：10.8V |
電池供電時間 | 2h（典型值） |
整機功耗（不對電池充電） | ≤40W |
測試端口 | 射頻輸入：N型陰連接器 |
其他接口 | 10MHz參考輸入/輸出：BNC陰型連接器 外觸發輸入：BNC陰型連接器 中頻輸出：BNC陰型連接器 GPS天線輸入：BNC陰型連接器 |
