產品綜述
3656系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統；具有誤差校準功能、時域功能、夾具仿真器功能；具有對數幅度、線性幅度、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；提供多種校準方式，包括頻響、單端口、響應隔離、增強型響應、全雙端口，快速SOLT校準及電校準功能；能夠多通道多窗口顯示；具有USB接口、LAN網口、GP-IB接口、VGA接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。
技術規范
參數 | 3656A |
頻率范圍 | 100kHz ～ 3GHz |
頻率分辨率 | 1Hz |
頻率準確度 | ±5×10-6(23℃±3℃) |
輸出功率設置范圍 | -45dBm～+10dBm |
系統動態范圍
| （10Hz） （3kHz） 100kHz～1MHz 90dB 60dB 1MHz～10MHz 110 dB 80 dB 10MHz～3GHz 125dB 95dB
|
反射跟蹤 | 100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB
|
傳輸跟蹤 | 100kHz～10MHz ±0.030dB 10MHz～3GHz ±0.020dB
|
有效方向性 | 100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 49dB （選件H01） 10MHz～3GHz 46dB （選件H01） |
有效源匹配 | 100kHz～10MHz 44dB 10MHz～3GHz 40dB 100kHz～10MHz 43dB （選件H01） 10MHz～3GHz 21dB （選件H01） |
有效負載匹配 | 100kHz～10MHz 49 dB 10MHz～3GHz 46 dB 100kHz～10MHz 48dB （選件H01） 10MHz～3GHz 41dB （選件H01） |
測量點數 | 1到16001 |
中頻帶寬 | 最小1Hz；最大5MHz，以1，2，3，5，7步進。 |
端口接頭形式 | N型接頭（陰頭） 系統阻抗50歐姆 N型接頭（陰頭） 系統阻抗75歐姆 （選件3656-H01） |
測量端口數 | 2個 |
測量接收機數 | 4個 |
參考電平幅度設置 | 設置范圍：±500dB 設置分辨率：0.001dB |
參考相位設置 | 設置范圍：±500° 設置分辨率：0.01° |
時基參考輸出 | 輸出頻率：10MHz 輸出電平：+10dBm±4dB |
數字接口 | GP-IB接口、USB接口、以太網接口和VGA顯示接口 |
操作系統 | Windows XP |
顯示方式 | 10.4英寸高亮度液晶顯示 |
測量域 | 頻域 時域 |
外型尺寸 | 436*236.5*345（寬×高×深）（含墊腳、底腳、側提帶、輸入輸出端口） |
功耗 | 150W |
電源輸入形式 | 50Hz單相220V或者50Hz/60Hz單相110V交流電 |
重量 | 16kg |
典型應用
移動通信產品生產測試
3656系列矢量網絡分析儀頻段范圍能夠滿足移動通信產品的生產測試需求，具有掃描速度快、動態范圍大、體積小等特點，非常適合工廠的批量生產測試工作，可用于對濾波器、放大器、天線、電纜等射頻元件的測試，3656A也可選75Ω端口阻抗系統(選件3656-H01)，進行有線電視元件的性能測量。
無源多端口器件和平衡器件測試

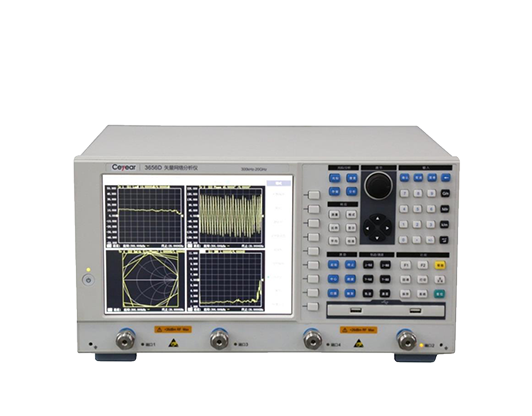

3656D矢量網絡分析儀具備四端口測試功能，單次連接即可實現四端口網絡全部16個S參數測量，非常適合工廠的多端口器件大批量生產測試工作；具有平衡參數測量功能，使用三個測試端口或四個測試端口，進行全三端口或全四端口校準后，選擇相應的工作模式（單端-平衡網絡、單端-單端-平衡網絡、平衡-平衡網絡），就可以獲得平衡器件的混合S參數。
