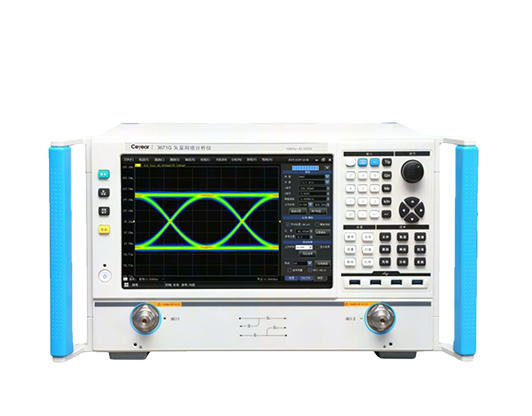

3671系列矢量網絡分析儀
廠商名稱：Ceyear/思儀
產品型號：3671G/3671E/3671D/3671C
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
3671系列矢量網絡分析儀產品包括3671C（100kHz～14GHz）、3671D（100kHz～20GHz）、3671E（100kHz～26.5GHz）、3671G（10MHz～43.5GHz）。3671系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA、HDMI等多種標準接口，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。3671系列矢量網絡分析儀保留了高端矢量網絡分析儀的特征，包括性能指標、儀器外觀、顯示效果、軟件界面方面，同時控制儀器的體積、重量、風噪，為用戶營造良好的使用體驗。該產品可廣泛應用于通信、導航等領域，是相關產品研發和生產過程中必不可少的測試設備。
技術規范
3671C/D/E技術規范
頻率特性 | ||
頻率范圍 | 100kHz～14/20/26.5GHz | |
頻率分辨率 | 0.1Hz | |
頻率準確度 | ±1×10-7（23℃±3℃） | |
端口輸出特性 | ||
最大輸出功率 | 兩端口機型 | 四端口機型 |
+5dBm （100kHz～10MHz） +15dBm （10MHz～4GHz） +15dBm （4GHz～10GHz） +10dBm （10GHz～14GHz） +9dBm （14GHz～20GHz） +6dBm （20GHz～24GHz） 0dBm （24GHz～26.5GHz） | +3dBm （100kHz～10MHz） +13dBm （10MHz～4GHz） +10dBm （4GHz～10GHz） +4dBm （10GHz～14GHz） +3dBm （14GHz～20GHz） -2dBm （20GHz～24GHz） -6dBm （24GHz～26.5GHz） | |
功率掃描范圍 | 40dB（100kHz～10MHz） 45dB（10MHz～20GHz） 40dB（20GHz～26.5GHz） | 40dB（100kHz～10MHz） 38dB（10MHz～20GHz） 34dB（20GHz～26.5GHz） |
網絡參數特性 | ||
系統動態范圍 （10Hz中頻帶寬） | 兩端口機型 | 四端口機型 |
102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 133dB （4GHz～10GHz） 125dB （10GHz～14GHz） 124dB （14GHz～20GHz） 120dB （20GHz～24GHz） 115dB （24GHz～26.5GHz） | 102dB （100kHz～10MHz） 132dB （10MHz～4GHz） 130dB （4GHz～10GHz） 120dB （10GHz～14GHz） 119dB （14GHz～20GHz） 115dB （20GHz～24GHz） 110dB （24GHz～26.5GHz） | |
有效方向性 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | |
有效源匹配 | 40dB（100kHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～26.5GHz） | |
有效負載匹配 | 48dB（100kHz～2GHz） 44dB（2GHz～20GHz） 44dB（20GHz～26.5GHz） | |
反射跟蹤 （1kHz中頻帶寬） | ±0.04dB（100kHz～100MHz） ±0.05dB（100MHz～20GHz） ±0.05dB（20GHz～26.5GHz） | |
傳輸跟蹤 （1kHz中頻帶寬） | ±0.10dB（100kHz～100MHz） ±0.08dB（100MHz～20GHz） ±0.10dB（20GHz～26.5GHz） | |
其他 | ||
幅度跡線噪聲 （-5dBm，1kHz中頻帶寬） | 0.010 dB rms（100kHz～50MHz） 0.005 dB rms（50MHz～500MHz） 0.001 dB rms（500MHz～14GHz） 0.001 dB rms（14GHz～20GHz） 0.002 dB rms（20GHz～26.5GHz） | |
相位跡線噪聲 （-5dBm，1kHz中頻帶寬） | 0.100 deg rms（100kHz～50MHz） 0.040 deg rms（50MHz～500MHz） 0.030 deg rms（500MHz～14GHz） 0.040 deg rms（14GHz～20GHz） 0.040 deg rms（20GHz～26.5GHz） | |
中頻帶寬 | 1Hz～30MHz | |
幅度顯示分辨率 | 0.001dB/div | |
相位顯示分辨率 | 0.01°/div | |
參考電平幅度 設置要求值 | -500～+500dB | |
參考電平相位 設置要求值 | -500～+500° | |
掃描時間 | 43ms（全頻段掃描，201點，600kHz中頻帶寬，校準關，典型值） | |
最大掃描點數 | 200001點 | |
一般特性 | ||
端口接頭形式 | 3.5mm（陽頭） | |
系統阻抗 | 50歐姆 | |
測量端口數 | 2/4端口 | |
外設接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | |
操作系統 | Windows 7 | |
顯示方式 | 12.1英寸16:10顯示屏（配備電容式多點觸控功能） | |
外形尺寸 | 寬′高′深≈426mm×266mm×400mm（不含底腳、把手） 寬′高′深≈516mm×280mm×490mm（含把手、底腳和后腳） | |
最大功耗 | 300W | |
電源輸入形式 | 50Hz單相220V或者50Hz/60Hz單相110V交流電 | |
最大重量 | 25kg | |
3671G技術規范
頻率特性 | ||
頻率范圍 | 10MHz～43.5GHz | |
頻率分辨率 | 0.1Hz | |
頻率準確度 | ±1×10-7（23℃±3℃） | |
端口輸出特性 | ||
最大輸出功率 | +12dBm（10MHz～50MHz） +13dBm（50MHz～250MHz） +13dBm（250MHz～1GHz） +13dBm（1GHz～10GHz） +10dBm（10GHz～20GHz） +8dBm（20GHz～35GHz） +3dBm（35GHz～43.5GHz） | |
功率掃描范圍 | 30dB（10MHz～50MHz） 33dB（50MHz～10GHz） 30dB（10GHz～20GHz） 28dB（20GHz～35GHz） 28dB（35GHz～43.5GHz） | |
網絡參數特性 | ||
系統動態范圍 （10Hz中頻帶寬） | 90dB（10MHz～50MHz） 98dB（50MHz～250MHz） 115dB（250MHz～1GHz） 128dB（1GHz～10GHz） 122dB（10GHz～20GHz） 118dB（20GHz～35GHz） 110dB（35GHz～43.5GHz） | |
有效方向性 | 42dB（10MHz～2GHz） 45dB（2GHz～20GHz） 38dB（20GHz～26.5GHz） | |
有效源匹配 | 40dB（10MHz～2GHz） 30dB（2GHz～20GHz） 30dB（20GHz～43.5GHz） | |
有效負載匹配 | 42dB（10MHz～2GHz） 45dB（2GHz～20GHz） 36dB（20GHz～43.5GHz） | |
反射跟蹤 （1kHz中頻帶寬） | ±0.040dB（10MHz～50MHz） ±0.025dB（50MHz～2GHz） ±0.008dB（2GHz～20GHz） ±0.027dB（20GHz～43.5GHz） | |
傳輸跟蹤 （1kHz中頻帶寬） | ±0.045dB（10MHz～50MHz） ±0.025dB（50MHz～2GHz） ±0.036dB（2GHz～20GHz） ±0.162dB（20GHz～43.5GHz） | |
其他 | ||
幅度跡線噪聲 （-5dBm，1kHz中頻帶寬） | 0.2000 dB rms（10MHz～50MHz） 0.0200 dB rms（50MHz～100MHz） 0.0200 dB rms（100MHz～500MHz） 0.0030 dB rms（500MHz～26.5GHz） 0.0030 dB rms（26.5GHz～43.5GHz） | |
相位跡線噪聲 （-5dBm，1kHz中頻帶寬） | 1.000 deg rms（10MHz～50MHz） 1.000 deg rms（50MHz～100MHz） 0.500 deg rms（100MHz～500MHz） 0.020 deg rms（500MHz～26.5GHz） 0.030 deg rms（26.5GHz～43.5GHz） | |
中頻帶寬 | 1Hz～30MHz | |
幅度顯示分辨率 | 0.001dB/div | |
相位顯示分辨率 | 0.01°/div | |
參考電平幅度 設置要求值 | -500～+500dB | |
參考電平相位 設置要求值 | -500～+500° | |
掃描時間 | 46ms（全頻段掃描，201點，600kHz中頻帶寬，校準關，典型值） | |
最大掃描點數 | 200001點 | |
一般特性 | ||
端口接頭形式 | 2.4mm（陽頭） | |
系統阻抗 | 50歐姆 | |
測量端口數 | 2/4端口 | |
外設接口 | USB接口、GPIB接口、VGA接口、LAN接口、HDMI接口 | |
操作系統 | Windows 7 | |
顯示方式 | 12.1英寸16:10顯示屏（配備電容式多點觸控功能） | |
外形尺寸 | 兩端口機型 寬′高′深≈426mm×266mm×400mm （不含底腳、把手） 寬′高′深≈516mm×280mm×490mm（含把手、底腳和后腳） | 四端口機型 寬′高′深≈426mm×266mm×450mm （不含底腳、把手） 寬′高′深≈516mm×280mm×540mm（含把手、底腳和后腳） |
最大功耗 | 300W | |
電源輸入形式 | 50Hz單相220V或者50Hz/60Hz單相110V交流電 | |
最大重量 | 28kg | |
典型應用
自動夾具移除（選件）
矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等。此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。
進行夾具的描述時，可以設置單端夾具及差分夾具，也可以選擇夾具的端口數等信息。進行夾具參數的提取，需要對夾具標準進行測量。在標準描述界面，夾具標準包含三種類型：直通標準、開路標準、短路標準。
利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，并進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串?dāng)_和遠端串?dāng)_也得到有效去除。
