3650系列多端口矢量網絡分析儀
廠商名稱：Ceyear/思儀
產品型號：3650D/3650C/3650B
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述

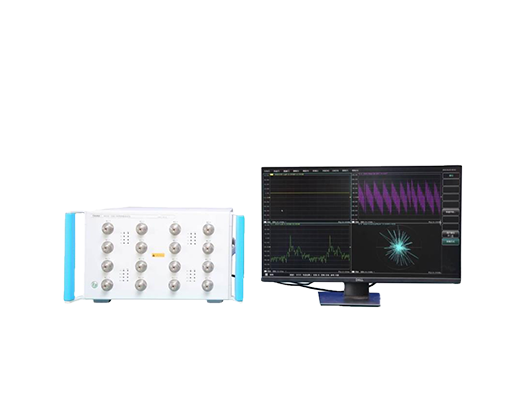

3650B/C/D多端口矢量網絡分析儀是我公司新推出的網絡參數測試類產品，基于本公司3671系列平臺研發，一體化、測試速度快、無機械開關壽命問題。測量頻段覆蓋10MHz～9GHz/14GHz/20GHz，3650系列多端口矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA等多種標準接口，主要面向MIMO天線、濾波器、高速數字線纜和高速印制電路板的多端口網絡參數測試，除傳統頻域S參數測試，該系列多端口矢量網絡分析儀還可完成差分S參數、時域、信號完整性和幅相一致性等測試。
技術規范
頻率特性 | |
頻率范圍 | 10MHz～9GHz/14GHz/20GHz |
頻率分辨率 | 1Hz |
頻率準確度 | ±1×10-7（23℃±3℃） |
端口諧波抑制 | |
端口諧波抑制 | -13dBc（10MHz～1GHz） -18dBc（1GHz～9GHz） -18dBc（9GHz～14GHz） -15dBc（14GHz～20GHz） |
端口功率特性 | |
端口最大輸出功率
| +10dBm（10MHz～1GHz） +8dBm （1GHz～9GHz） +3dBm （9GHz～12GHz） 0dBm （12GHz～14GHz） -7dBm （14GHz～20GHz） |
網絡參數特性 | |
系統動態范圍 | 110dB（10MHz～1GHz） 115dB（1GHz～9GHz） 105dB（9GHz～12GHz） 100dB（12GHz～14GHz） 90dB （14GHz～20GHz） |
有效方向性 | 36dB（10MHz～1GHz） 36dB（1GHz～9GHz） 40dB（9GHz～14GHz） 36dB（14GHz～20GHz） |
有效源匹配 | 40dB（10MHz～1GHz） 30dB（1GHz～9GHz） 30dB（9GHz～14GHz） 30dB（14GHz～20GHz） |
有效負載匹配 | 45dB（10MHz～1GHz） 40dB（1GHz～9GHz） 40dB（9GHz～14GHz） 40dB（14GHz～20GHz） |
反射跟蹤 | ±0.04dB（10MHz～1GHz） ±0.05dB（1GHz～9GHz） ±0.05dB（9GHz～14GHz） ±0.05dB（14GHz～20GHz） |
傳輸跟蹤 | ±0.10dB（10MHz～1GHz） ±0.10dB（1GHz～9GHz） ±0.12dB（9GHz～14GHz） ±0.12dB（14GHz～20GHz） |
其他 | |
幅度跡線噪聲 dB rms（1kHz中頻帶寬） | 0.010（10MHz～1GHz） 0.005dB（1GHz～9GHz） 0.004dB（9GHz～14GHz） 0.004dB（14GHz～20GHz） |
相位跡線噪聲 deg rms（1kHz中頻帶寬） | 0.1（10MHz～1GHz） 0.04（1GHz～9GHz） 0.05（9GHz～14GHz） 0.05（14GHz～20GHz） |
中頻帶寬 | 1Hz～30MHz |
幅度顯示分辨率 | 0.001dB/div |
相位顯示分辨率 | 0.01°/div |
參考電平幅度設置要求值 | -500～+500dB |
參考電平相位設置要求值 | -500～+500° |
一般特性 | |
端口接頭形式 | 3.5mm（陽頭），系統阻抗50歐姆 |
測量端口數 | 16端口 |
外設接口 | USB接口、GPIB接口、VGA接口、LAN接口 |
操作系統 | Windows 7 |
顯示方式 | 外接觸摸顯示屏 |
外形尺寸 | 寬′高′深=426mm×266mm×600mm（不含把手、底腳、墊腳和側提帶）。 |
最大功耗 | 400W |
最大重量 | ≤36kg |
