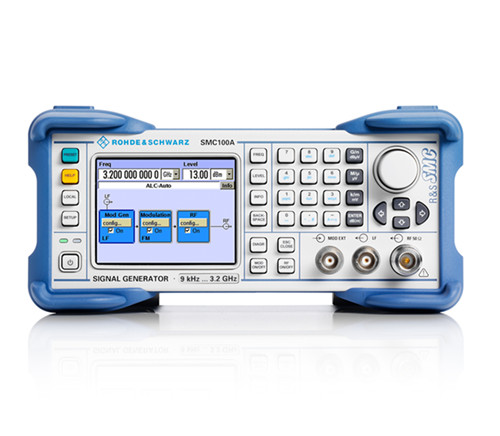

SMC100A射頻信號源
頻率范圍介于 9 kHz 至 1.1 GHz 或 3.2 GHz
廠商名稱：羅德與施瓦茨
產品型號：SMC100A
市場價格：￥0.00 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
SMC100A射頻信號源簡介：
模擬 R&S?SMC100A 樹立了高性價比信號發生器的標準。 在同類產品中尺寸最小、性價比最高。
此類儀器靈活且功能廣泛，適合維修和維護實驗室。 因小巧尺寸及輕量化設計，R&S?SMC100A 也非常適合現場應用或培訓及教育環境。
SMC100A射頻信號源主要特點：
頻率范圍介于 9 kHz 至 1.1 GHz 或 3.2 GHz
最大輸出電平典型值 > +17 dBm
可選的高度穩定性參考振蕩器
作為標準，集成了模擬調制模式（AM/FM/φM/脈沖）
集成過電壓保護
無磨損的電子衰減器
最大程度地降低總體擁有成本
SMC100A射頻信號源參數簡介：
| 頻率 | ||
| 頻率范圍 | R&S?SMC-B101 頻率選件 | 9 kHz 至 1.1 GHz |
| R&S?SMC-B103 頻率選件 | 9 kHz 至 3.2 GHz | |
| 設置時間 | SCPI 模式 | |
| 電平 | ||
| 最大輸出功率 | f = 200 kHz 至 3.2 GHz | >+13 dBm |
| f ≥500 kHz | 在過量程范圍模式下通常為 >+17 dBm | |
| 電平誤差 | f = 200 kHz 至 3.2 GHz | <0.9 dB |
| ALC 開啟，自動模式，T = 18°C 至 33°C | ||
| 設置時間 | SCPI 模式 | <5 ms |
| 反饋 | 1 MHz ≤ f ≤ 1 GHz | 50 W |
| 1 GHz ≤ f ≤ 2 GHz | 25 W | |
| 2 GHz ≤ f ≤ 3.2 GHz | 10 W | |
| 最大允許直流電壓 | 50 V | |
| 頻譜純度 | ||
| 非諧波 | 載波偏移 > 10 kHz，f ≤1600 MHz | <-60 dBc（典型值 -72 dBc） |
| SSB 相位噪聲 | f = 1 GHz 載波偏移 = 20 kHz 1 Hz 測量帶寬 | <-105 dBc（典型值 -111 dBc） |
| 寬帶噪聲 | f > 1 MHz，電平 > 5 dBm 載波偏移 > 10 MHz 1 Hz 測量帶寬 | <-138 dBc（典型值 -146 dBc） |
| 支持的調制模式 | ||
| AM | 標準 | |
| AM 深度 | 0 % 至 100 % | |
| FM/φM | 標準 | |
| 最大 FM 偏差 | f > 1.6 GHz | 4 MHz |
| 最大 φM 偏差 | f > 1.6 GHz | 40 rad |
| 脈沖 | 標準 | |
| 上升/下降時間 | <500 ns（典型值 100 ns） | |
| 最小脈沖寬度 | 帶集成脈沖發生器 | 1 μs |
| 開關比 | >80 dB | |
| 連接性 | ||
| 遠程控制 | IEC/IEEE 總線（帶 R&S?SMC-K4 選件） | |
| 以太網 (TCP/IP) | ||
| USB | ||
| 外圍設備 | USB | |
