概述

R&S SMU200A具有現代而直觀的用戶界面，從基帶到射頻輸出的信號流用方塊圖清晰地顯示出來，每個方塊圖代表儀器的一個基本功能單元。產生的信號可預覽，可確定是否被加性高斯白噪聲或其它因素所影響。兩路基帶發生器產生的信號能很容易的疊加而不會帶來任何同步問題，也無需外部耦合器或其他設備，并且可精確設置每路信號的頻率偏移或相對功率?；鶐Оl(fā)生器里的通用編碼器可以方便的實現新的標準，從而為支持當前和未來的移動通信標準整裝待發。

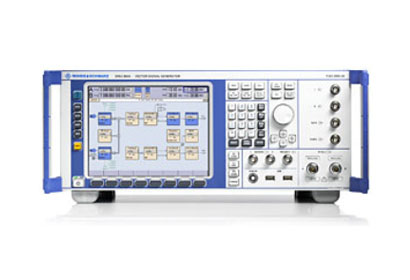

 矢量信號發生器R&S SMU200A設計用于滿足現代通信系統的研發和生產的所有要求，R&S SMU200A不僅將兩個獨立的信號發生器集成到一個僅有4U高度的機殼中，還提供了無與倫比的射頻與基帶性能。
因?yàn)椴捎媚K化設計，R&S SMU200A能夠滿足不同應用的要求。第一個RF通路可有四種頻率選擇，頻率上限分別為2.2 GHz / 3 GHz / 4 GHz/6 GHz。另外，第二個RF通路可選擇上限頻率為2.2 GHz 或3 GHz。所有的下限頻率均為100 kHz。

主要特性與技術指標

 信號特征

?100KHz to 2.2，3，4 or 6GHz RF1頻率范圍
100KHz to 2.2 or 3GHz RF2頻率范圍

?-145dBm to +20dBm輸出功率范圍
?200MHz 射頻調制帶寬
調制與掃描

?調幅，調頻，調相，脈沖調制，寬帶調幅（AM,FM,?M,pulse modulation,Wideband AM） 通道A

?調幅，脈沖調制（AM,Pulse modulation） 通道B

?數字I/Q調制

?頻率掃描，功率掃描，低頻掃描，列表掃描。每種掃描有六種模式（循環模式包括：連續，分步，特殊自定義；觸發模式包括：內部，外部，自動）

基帶信號發生器

?實時基帶信號發生器和任意波形發生器
?16MSa/64MSa/128MSa的任意波形發生器存儲空間
?能夠產生EDGE/CDMA2000/WCDMA/LTE等3G和新興通信制式的信號（選件）
自動化與通信接口

?10BaseT 局域網LAN接口和GPIB接口
?SCPI 和IVI-COM驅動

應用

R&S SMU200A具有現代、直觀的操作理念，操作起來快速、簡單，能夠滿足現代通信系統的研發和生產的所有要求。
