1、設備工作電源要求
輸入電壓：單相AC220V±10%(中國大陸)
頻率：50/60Hz
相數：單相3線制（L—N—PE）
電壓分辨率：1V
輸出電壓波形畸變率≤5%
總功率：MAX 250W
2、設備主要功能和特點
符合EN/IEC61000-4-2和GB/T17626.2最新標準相關要求；
7.0寸觸摸屏、中英顯示，操作方便；
采用進口程控高壓電源，性能穩定；
體積小，攜帶方便
內置溫濕度顯示、實時高壓顯示，
內置國標模式、用戶自定義模式，編程模式，增壓模式，操作便捷；
最高測試電壓達到20KV
根據測試標準不同可以方便更換放電模塊；
放電槍頭可自由更換；
內置RJ45和RS232接口，可通過電腦實施遠程控制，自動記錄實驗數據，保存打印測試報告。
3、設備使用環境要求
戶內使用；
海拔高度不超過1000米；
環境溫度為－10℃～＋40℃；?
相對濕度不大于85％；?
無導電塵埃、無火災及爆炸危險、無腐蝕金屬和絕緣的氣體
電源電壓波形為正弦波,波形畸變率<5%；
接地電阻不大于0.5Ω；
5、產品介紹
觸摸式全智能靜電放電發生器分三個系列，P系列，T系列，H系列。T系列產品采用7.0英寸彩色觸摸屏操作，完全符合并超越EN/IEC61000-4-2和GB/T17626.2最新標準相關要求。
主要技術參數
參數 | ESD61002TA |
輸出電壓 | 0.2～±20kV精度5%, 實時高壓在線顯示 |
輸出電壓極性 | 正 / 負,正負交替 |
放電電容 | 150PF (可定制) |
放電電阻 | 330Ω (可定制) |
放電電流上升時間 | 0.6 ～ 1ns |
靜電保持時間 | >5s |
工作形式 | 放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電 |
放電次數設定 | 1 ～ 9999 或無限次 |
放電形式 | 接觸放電 |
空氣放電 | |
放電次數 | 可預設置 1-9999 次或無限次 |
觸發方式 | 1.自動 2.手動 3.電壓自動漸升 掃描 |
儀器工作狀態指示 | 前面板LED指示、LCD顯示 |
儀器接地連接方式 | 使用扁平接地線 |
上位機 | RS232、RJ45接口 可聯機打印測試報告 |
設備工作電源 | AC220V ± 10%,50/60 Hz (限中國大陸) |
保險絲 | 3A |
最大功耗 | 250W |
環境溫度 | 15 ℃ -35 ℃ |
主機尺寸 | 350×360×175 mm |
重量 | 約10kg |

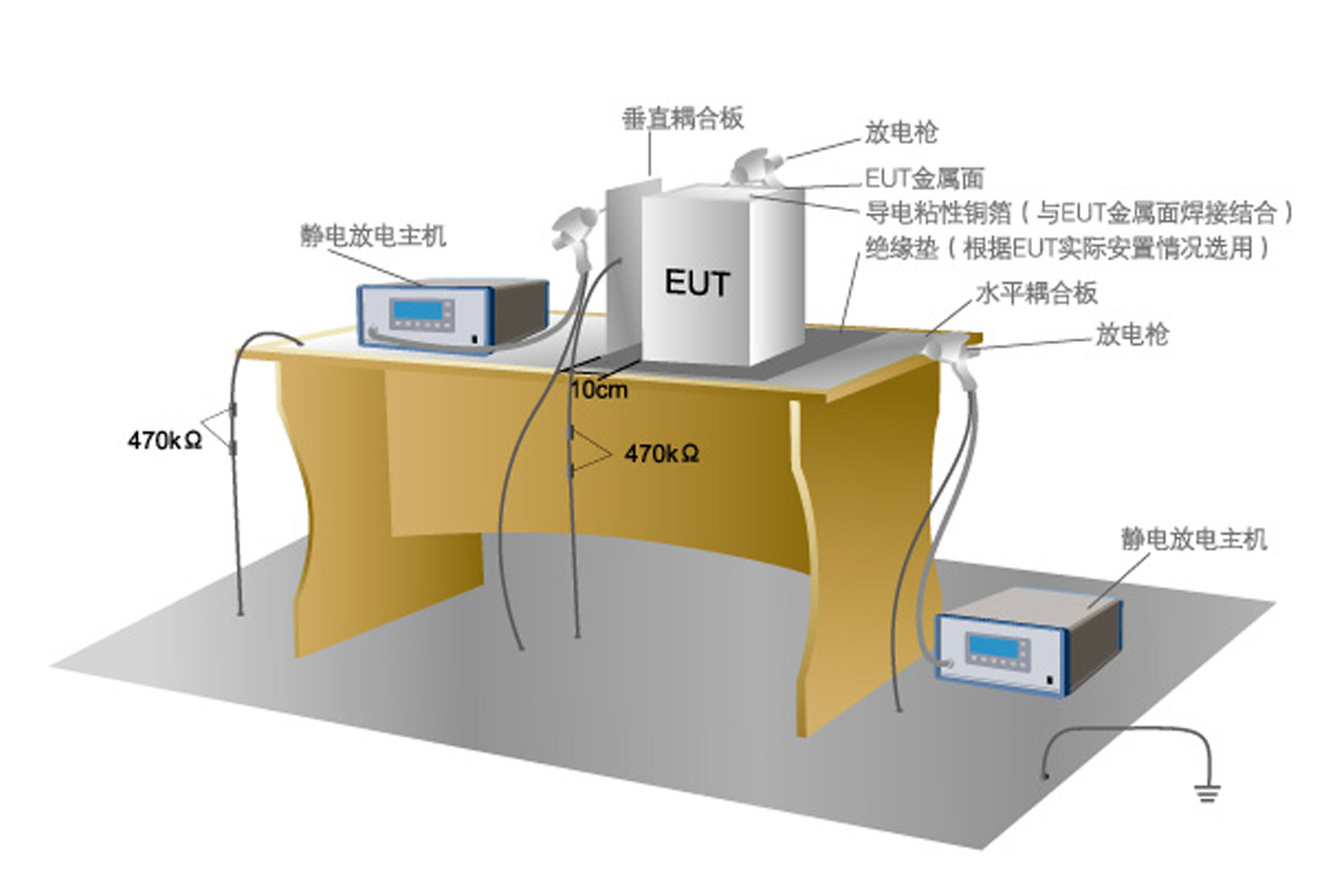

靜電放電抗擾度試驗配置示意圖：
