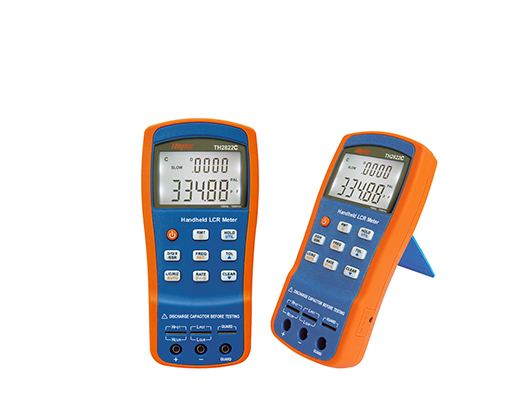

TH2822C手持式LCR數字電橋
廠商名稱：同惠
產品型號：TH2822C
市場價格：￥2040 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
同惠TH2822C手持式LCR數字電橋
性能特點
100Hz，120Hz，1kHz，10kHz，100kHz 5頻率
基本精度：0.25%
測試速度：最快250ms
輸出阻抗100Ω
清新炫麗的雙色鑄塑外殼
主參數最大40000字讀數，D/Q分辨率0.0001
典型25mA電流的超低功耗
創新的五端測試插槽和三端香蕉插孔兼容配置
智能化的自動LCR選擇功能
高達4次/秒的測試速度,快速的自動量程設計
百分比顯示及1/5/10/20%四級容限比較模式
數據保持及最大/最小/平均值記錄功能
實用的功能配置選擇與工作狀態保存能力
標配Mini-USB通訊接口,SCPI命令集
可自由下載的FastAccess PC通訊軟件
型號 | TH2822C |
功 能 | |
測試參數 | 主參數: L / C / R / Z 副參數: D / Q /θ/ ESR |
等效方式 | 串聯，并聯 |
參數及等效模式 | 手動/自動 |
量程方式 | 自動 |
測試端配置 | 三端、五端 |
測試速度 | 4次/秒，1.5次/秒 |
校準功能 | 短路、開路 |
容限比較模式 | 1%,5%,10%,20% |
輸入保險絲 | 0.1A / 250V |
通訊接口 | Mini-USB(虛擬串口) |
測 試 信 號 | |
信號頻率 | 100Hz, 120Hz, 1kHz, 10kHz,100kHz |
測試信號電平 | 0.6Vrms |
信號源輸出阻抗 | 100Ω |
顯 示 | |
顯示器 | LCD主、副參數雙顯示,帶背光（TH2822無） |
讀數 | 主參數最大讀數40,000字副參數D / Q 最小分辨率: 0.0001 |
最高準確度 | 0.25% |
顯示范圍 | |
L | 0.00μH1000.0H |
C | 0.00pF20.000mF |
Z/R | 0.0000Ω-10.000MΩ |
ESR | 0.0000Ω-999.9Ω |
D | 0.0000-9.999 |
Q | 0.0000-9999 |
θ | 0.00°-±180.0° |
供電 | |
AC電源適配器 | 輸入：220V/50Hz；輸出：12V-15V DC |
典型工作電流 | 最大28mA。1kHz工作電流：25mA（100Ω負載） |
待機（關機）電流 | 最大2μA |
自動關機設定 | 5min, 15min, 30min, 60min, OFF可設定；出廠默認5min |
電池低電壓指示 | 電池電壓低于6.8V 時，指示低電壓 |
