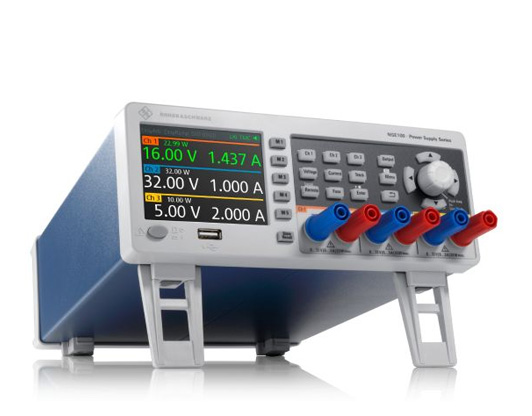

羅德與施瓦茨NGE103B基本型電源

　　輸出通道數:3

　　最大輸出功率:100 W

　　每個通道的輸出電壓范圍:0 V至32 V

　　每個通道的輸出電流范圍:0 A至3 A

　　特性和優點：

　　1.所有通道均采用電位隔離，且不接地。每個通道的電路相互獨立，不連接機殼地。這使得可以輕松組合多個通道，為需要+12 V/–12 V的雙極電路提供電源，避免了復雜被測設備中的各種接地問題。

　　2.可以進行并聯和串聯操作。由于各通道的供電等效性，可以將它們串聯以提供更高電壓。R&S?NGE103B的最高電壓可達96 V，R&S?NGE102B的最高電壓可達64 V。在并聯模式下，可以組合通道以獲得更高電流。結合兩個通道時，電流最高可達6 A。使用R&S?NGE103B的所有三個通道時，最大電流甚至可以達到9 A。

　　3.具備保護功能。用戶可以針對每個通道單獨設置最大電流（電子保險絲，過電流保護(OCP)）、最大電壓（過電壓保護，OVP）和最大功率（過功率保護，OPP）。一旦達到（最大）限值，輸出通道將自動關閉，并顯示一條消息。過電流保護可以與其他通道相連（FuseLink功能）。如果某通道超過最大電流強度，則該通道和所有鏈接的通道將關閉。

　　4.操作狀態采用顏色編碼。所有操作狀態清晰顯示在3.5英寸QVGA顯示屏（320像素×240像素）上，包括輸出功率和任何保護功能的狀態。不同的操作狀態用不同顏色表示：有源輸出以恒定電壓模式工作時顯示為綠色，以恒定電流模式工作時顯示為紅色；無源輸出通道顯示為白色。當通道處于設置模式時，所設置的數字以藍色背景標記。

　　5.具備良好的互聯性能。設備配備前端連接器，配備4毫米安全接線端子，USB接口（虛擬COM端口和TMC類別），帶有集成式Web服務器的LAN接口（LXI）（R&S?NGE-K101選件），WLAN功能（R&S?NGE-K102選件），以及后端數字觸發輸入/輸出（4位）（R&S?NGE-K103選件）。
