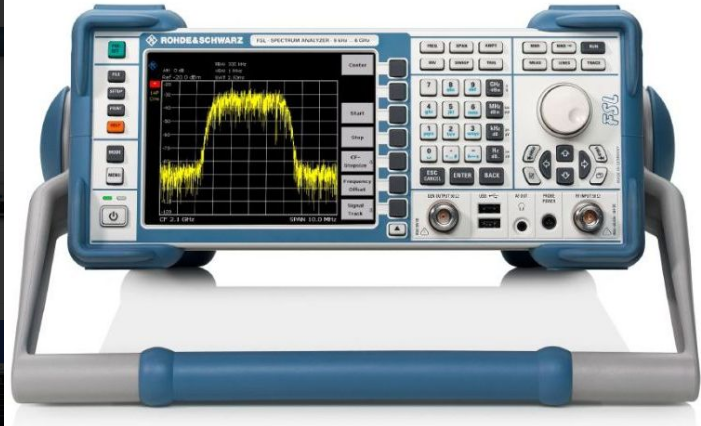

R&S FSL6 臺式信號分析儀
廠商名稱：羅德與施瓦茨
產品型號：R&S?FSL6
市場價格：￥0.0 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
R&S?FSL 是一款多功能而且經濟實用的信號分析儀。R&S?FSL全系列標配28MHz的信號解調帶寬，遠高于其他同類產品。無論是頻譜、噪聲系數、ACLR、EMI測試還是復雜的數字通信解調測試，R&S?FSL均可輕松勝任。R&S?FSL信號分析儀采用最新的強大且可擴展的軟硬件平臺，豐富的標配功能、靈活的選配功能確保您的投資高效而安全。
主要特點
? 頻率范圍 9 kHz-3 GHz/6 GHz/18 GHz
? 全系列標配28 MHz解調帶寬
? 分辨率帶寬RBW 1 Hz～10 MHz
? 相位噪聲低,僅-103 dBc@10 kHz offset,1GHz
? 高三階截止點，TOI高達18 dBm@1 GHz
? 可選擇帶有跟蹤源的型號
? 自動測試速度極快，高達80次掃描/秒的數據交換，確保高生產率
? 標配獨有的信道濾波器和多摘要標記時域測量功能，大大提高了測量速度
? 標配EMI(6dB)帶寬和準峰值檢波器，支持EMI自動測試軟件ES-SCAN
? 標配TOI/OBW/ACP/Fast ACP/信道功率/時域功率等高級測量功能
? 選配模擬解調/噪聲系數/有線電視/Bluetooth/WCDMA/CDMA2K/EVDO/WLAN/WIMAX解調等功能
? 界面友好，操作簡便，獨有的在線幫助功能
? 硬件選件可現場插拔，F(xiàn)irmware終身免費升級
? WinXP操作系統，接口豐富（標配DVI視頻輸出接口），遠程控制方便，支持與MATLAB連接
? 體積小重量輕，支持電池供電
應用領域
? 無線通信的研究與開發
? 無線產品的生產測試
? 電磁兼容的診斷與預兼容測試
? 外場的頻譜以及解調測試
? 產品配套與系統集成
| 簡明技術參數 | |||||
R&S?FSL3 | R&S?FSL3 | R&S?FSL6 | R&S?FSL6 | R&S?FSL18 | |
| 頻率范圍 | 9 kHz-3 GHz | 9 kHz-3 GHz | 9 kHz-6 GHz | 9 kHz-6 GHz | 9 kHz-18 GHz (不超過20 GHz) |
| 頻率精度 | 1×10-6 | ||||
| 配置FSL-B4恒溫晶振 | 1×10-7 | R&S FSL18 中是標配 | |||
| 分辨率帶寬 | |||||
| 標準 | 300 Hz到10 MHz，1/3步進，0頻跨時為20 MHz | ||||
| 配置FSL-B7 | 10 Hz到10 MHz，1/3步進，F(xiàn)FT濾波器方式下可實現1Hz | ||||
| 視頻帶寬 | 10 Hz到10 MHz | ||||
| 信號分析帶寬 | 28 MHz | ||||
| 相位噪聲 | 1 GHz，10 kHz頻偏時，典型值-103 dBc/Hz | ||||
| 本底噪聲 | |||||
| 300 Hz分辨率帶寬 | 典型值-117 dBm | ||||
| 1 Hz FFT的分辨率帶寬， 打開預放(配置FSL-B7,-B22選件) | 500 MHz中心頻率，典型值-162 dBm 3 GHz中心頻率，典型值-158 dBm | ||||
| 三階截點 | 典型值18 dBm | ||||
| 檢波器 | 正/負峰值、自動峰值、均方根值、準峰值、平均值、取樣值 | ||||
| 電平測量不確定度 | <0.5 dB(30 kHz≤f≤3 GHz), <0.8 dB(3 GHz<f≤6 ghz),="" 1.2db(6="" ghz<f≤18="" ghz)<="" td=""> | ||||
| 跟蹤源 | 沒有 | 有 | 沒有 | 有 | 沒有 |
| 頻率范圍 | — | 1 MHz 到 3 GHz | — | 1 MHz 到 6 GHz | — |
| 輸出電平 | — | -20 dBm 到 0 dBm | — | -20 dBm 到 0 dBm | — |
