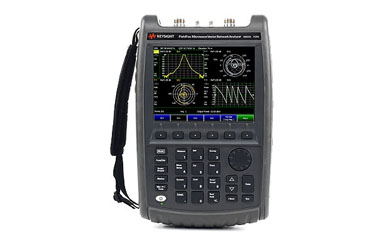

FieldFox 手持式射頻和微波分析儀
產品型號： N9923AN9925A N9926A N9927A N9928A
隨時隨地進行精確測量
- 充滿信心地在 4 至 50 GHz 的頻率范圍內執行測量，獲得精度可以與臺式儀器媲美的測量結果
- 高達 50 GHz 的實時頻譜分析（RTSA）功能讓所有信號無所遁形
- 堅固耐用的設計達到軍用標準，能夠承受非常惡劣的工作環境
- 比其他同類解決方案更輕盈，毫米波型號比其他手持式產品輕 30%
- 可選擇配置為電纜和天線分析儀（CAT）、矢量網絡分析儀（VNA）、頻譜分析儀和一體化綜合分析儀
N992xA 手持矢量網絡分析儀(VNA) 選型
| 產品 | 最大頻率 | 儀器類型 | 電纜和天線分析儀 | 頻譜分析儀 | 矢量網絡分析儀 |
|---|---|---|---|---|---|
| N9925A FieldFox 手持式微波矢量網絡分析儀，9 GHz | 9 GHz | 矢量網絡分析儀 | 是 | 否 | 是 |
| N9926A FieldFox 手持式微波矢量網絡分析儀，14 GHz | 14 GHz | 矢量網絡分析儀 | 是 | 否 | 是 |
| N9927A FieldFox 手持式微波矢量網絡分析儀，18 GHz | 18 GHz | 矢量網絡分析儀 | 是 | 否 | 是 |
| N9928A FieldFox 手持式微波矢量網絡分析儀，26.5 GHz | 26.5 GHz | 矢量網絡分析儀 | 是 | 否 | 是 |
| 綜合 | VNA | SA | ||
| 選件 | 描述 | N991xA N995xA | N992xA | N993xA N996xA |
| CAT/網絡分析 | ||||
| 10 | VNA 時域 | √ | √ | - |
| 112 | QuickCal | √ N995xA 不提供 | √ | ? |
| 210 | VNA 傳輸/反射 | √ | 基本型號 | ? |
| 211 | VNA 全雙端口 S 參數 | √ | √ | ? |
| 212 | 1 端口混合模式 S 參數 | √ | √ | ? |
| 215 | TDR 電纜測量 | √ | √ | ? |
| 305 | 電纜和天線分析儀 | 基本型號 | √ | - |
| 308 | 矢量電壓表 | √ | √ | ? |
| 320 | 反射測量（ RL、 VSWR 和標量測量） | - | - | √ |
| 頻譜分析儀 | ||||
| 209 | 擴展范圍傳輸分析（ERTA) | √ | ? | √ |
| 220 | 跟蹤發生器 | 210+233 | ? | √ |
| 233 | 頻譜分析儀 | √ | ? | 基本型號 |
| 235 | 前置放大器 | √ | ? | √ |
| 236 | 干擾分析儀和頻譜圖 | √ | ? | √ |
| 238 | 頻譜分析儀時間選通 | √ | ? | √ |
| 功率測量 | ||||
| 208 | USB 功率傳感器測量與頻率 | √ | √ | √ |
| 302 | 支持 USB 功率傳感器 | √ | √ | √ |
| 310 | 內置功率計 | √ | √ | √ |
| 330 | 通過 USB 峰值功率傳感器進行脈沖測量 | √ | √ | √ |
| 系統特性 | ||||
| 30 | 遠程控制功能 | √ | √ | √ |
| 307 | GPS 接收機 | √ | √ | √ |
| 309 | 直流偏置可變電壓源 | √ | √ | √ |
FieldFox 手持式射頻和微波分析儀附件
| 電纜 | |
| N6314A | 網分電纜( 一條 )，N型， 陽頭 - 陽頭， 50Ω |
| N6315A | 網分電纜( 一條 )，N型， 陽頭 - 陰頭， 50Ω |
| 85131F | 網分電纜組, 具有3.5mm(陽頭, 陰頭)連接器 |
| 85133F | 網分電纜組, 具有2.4mm (陽頭, 陰頭)連接器 |
| N9910X-700 | 穩相電纜（ N 型（陰頭）至 N 型（陰頭）， 18 GHz， 3.28 英尺或 1 米） |
| N9910X-701 | 穩相電纜（ N 型（陽頭）至 N 型（陽頭）， 18 GHz， 3.28 英尺或 1米） |
| N9910X-708 | 穩相電纜（ 3.5 mm（陽頭）至 3.5 mm（陰頭），26.5 GHz，3.28 英尺或1米） |
| N9910X-709 | 穩相電纜（ 3.5 mm（陰頭）至 3.5 mm（陰頭），26.5 GHz，3.28 英尺或1米） |
| N9910X-714 | 穩相電纜（ 2.4 mm（陰頭）至 2.4 mm（陰頭），50GHz，3.28 英尺或 1 米） |
| N9910X-715 | 穩相電纜（ 2.4 mm（陰頭）至 2.4 mm（陰頭），50GHz，3.28 英尺或 1 米） |
| 校準套件 | |
| N9910X-800 | 3 合 1 OSL 校準套件（直流至 6 GHz， N 型（陽頭） 50 Ω） |
| 85514A | 4 合 1 OSLT 校準套件（直流至 9GHz， N 型（陽頭） 50 Ω） |
| 85515A | 4 合 1 OSLT 校準套件（直流至 9GHz， N 型（陰頭） 50 Ω） |
| 85518A | 4 合 1 OSLT 校準套件（直流至 18GHz，N 型（陽頭） 50 Ω） |
| 85519A | 4 合 1 OSLT 校準套件（直流至 18GHz，N 型（陰頭） 50 Ω） |
| 85520A | 4 合 1 OSLT 校準套件（直流至 26.5 GHz， 3.5 mm（陽頭） 50 Ω） |
| 85521A | 4 合 1 OSLT 校準套件（直流至 26.5 GHz， 3.5 mm（陰頭） 50 Ω） |
| 85092C | 電子校準件（ ECal），300 kHz 至 9 GHz， N 型，50 Ω，2端口 |
| N4690C | 電子校準件（ ECal），300 kHz 至 18 GHz，N 型，50 Ω，2端口 |
| N4691B | 電子校準件（ ECal），300kHz 至 26.5 GHz，3.5mm，50 Ω，2端口 |
| N4693A | 電子校準件（ ECal），10MHz 至 50GHz，2.4mm，50 Ω，2端口 |
| 85032E | 機械校準套件，直流至 6 GHz，N型 |
| 85032F | 機械校準套件，直流至 9 GHz，N型 |
| 85054D | 機械校準套件，直流至 18 GHz，N型 |
| 85033E | 機械校準套件，直流至 9 GHz，3.5mm |
| 85052E | 機械校準套件，直流至 26.5GHz，3.5mm |
| 85056A | 機械校準套件，直流至 50 GHz，2.4 mm |
| 天線 | |
| N9910X-820 | 定向天線（多頻段 800 MHz 至 2.5 GHz、 10 dBi、 N 型（陰頭）） |
| N9910X-821 | 拉桿天線（ 70 MHz 至 1 GHz， 10 dBi， BNC（陽頭）） |
| N9910X-822 | 天線、定向、對數周期、 600 MHz 至 9 GHz、 N 型（陰頭） |
| N9910X-823 | 天線、蜂窩窄帶、 824 至 869 MHz、 N 型（陰頭） |
| N9910X-824 | 天線、蜂窩窄帶、 PCS 1850 至 1990 MHz、 N 型（陰頭） |
| N9910X-825 | 天線、 GPS、有源、 SMA（陽頭） |
| 適配器 | |
| 11901B | 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz |
| 11903B | 2.4 mm (f) to 3.5 mm (f), DC to 26.5 GHz |
| 85130C | 3.5 mm至 N 型 測試端口適配器套件 |
| 85130F | 2.4 mm至 3.5 mm測試端口適配器套件 |
| 85130G | 2.4mm至2.4mm測試端口適配器套件 |
