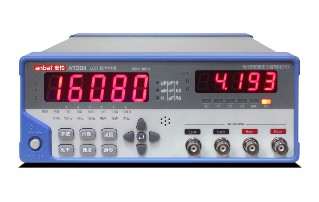

AT2811是通用LCR數字電橋，采用高性能微處理器控制的微型臺式儀器。四檔測試頻率 100Hz~10kHz，0.1V、0.3V 和 1V 電平可選，30Ω、100Ω源內阻可選。儀器可自動測量電感量 L、 電容量 C、電阻值 R、復阻抗 Z、品質因數 Q、損耗角正切值 D。全新設計的 AT2811具有最高性價比，傻瓜式的操作界面，可輕松滿足各元件廠家、學校、研究所和計量質檢部門進行精確測試和批量生產的要求。儀器內置分選功能，具有五檔分選顯示及分選訊響設置。
技術規格
| 測量參數 | L,C,R,|Z| |
| 監視參數 | D,Q |
| 基本準確度 | 0.25% |
| 測試頻率 | 100Hz，120Hz，1kHz，10kHz |
| 顯示范圍 | L: 0.01μH(10kHz)-9999H C: 0.01pF(10kHz) - 9999μF R,Z: 0.0001Ω - 99.99MΩ Q: 0.0001 - 9999? Δ%:-9999% - 9999% D:0.0001 ～ 9.9999 |
| 輸出阻抗 | 30? , 100? |
| 量程 | 六量程自動和手動 |
| 最大讀數 | 主參數: 99999 副參數：99999 |
| 信號電平 | 0.1Vrms,0.3Vrms,1Vrms(1±10%) |
| 測試速度 | 慢速：3 次/秒，快速：10 次/秒 |
| 比較器 | 五檔分選，3檔百分比合格檔，1檔附屬檔，1檔不合格檔 |
| 校準 | 開路掃頻清零，短路掃頻清零 |
| 接口 | 無接口 |
| 其它 | 高亮LED顯示，LCR自動參數選擇 |
| 電源要求 | 198V ~ 252VAC 48.5Hz ~ 52.5Hz |
| 尺寸與重量 | 220mm*85mm*259mm |
| 附件 | ATL501 |
| 可選附件 | ATL601 ATL508 |
性能特征
● 主參數 0.8 寸 LED 顯示，副參數 0.5 寸 LED 顯示 可同時顯示主副參數，顯示位數均為５位。
● 顯示 A：L, C, R, Z
● 顯示 B：Q, D
● 全頻短路和開路清零
● 比較器（分選）功能：
● 5 檔分選結果：3檔百分比合格檔、1檔附屬檔和1檔不合格檔
● 比較器功能顯示：直接使用LED標志顯示
● 訊響：可設置所有比較器結果訊響開關
