吉時利源表-皮納級電流壓力傳感器測試方案

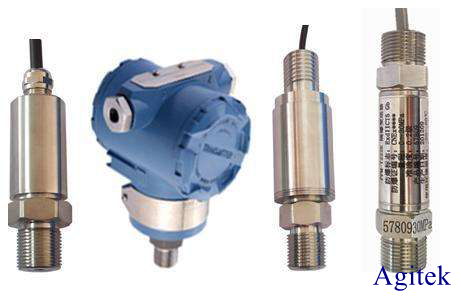

壓力傳感器(Pressure Transducer)是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。其廣泛應用于各種工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、石化、油井、電力、船舶、機床、管道等眾多行業。
在壓力傳感器開發中，許多壓力傳感器的供電輸入要求一定頻率波形供電，或是直流供電，且同時需要監控受激勵后的輸出電壓或電流，通常輸出非常微小，達到皮納級別的小信號，通過什么方式可以精密準確測量而且直觀便捷分析呢？

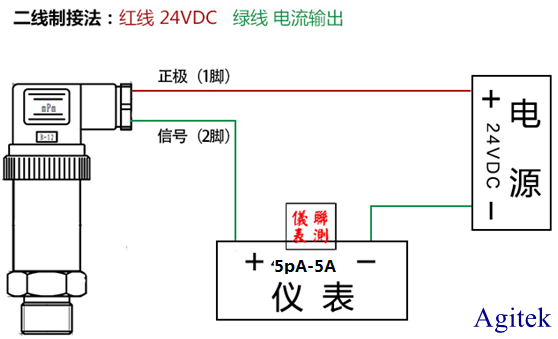

比如以下壓力傳感器的各項參數和測量接線圖如下：
本次給大家介紹的測試方案有三種：
方案一：吉時利源表SMU2612B
方案二：線性電源+8位半吉時利萬用表2002
方案三：線性電源+吉時利皮安表6400系列
方案一：雙通道源表實現電源供電和低電流信號采集

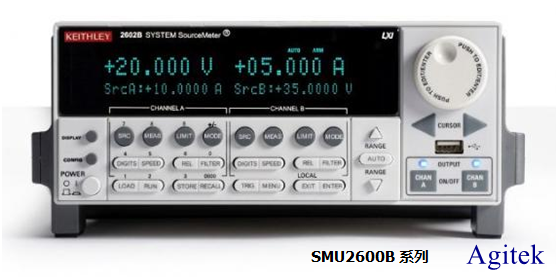

吉時利源表 SMU2600B 系列系統 SMU 儀器是業界標準電流-電壓源和測量解決方案，適用于高度自動化生產測試應用。 雙通道和單通道型號都緊密集成一個精密電源、真正電流源、數字萬用表和具有脈沖生成功能的電子負載。
另外，TSP 技術可運行完整測試程序，適用于自動化系統應用，TSP-鏈路技術允許菊花式鏈接最多 64 條通道，適用于大容量并行測試。2635B 和 2636B SMU 在最低 100 pA 范圍內提供 0.1 fA、10-16 分辨率，適合超低電平樣本檢定，確保生產測試準確。

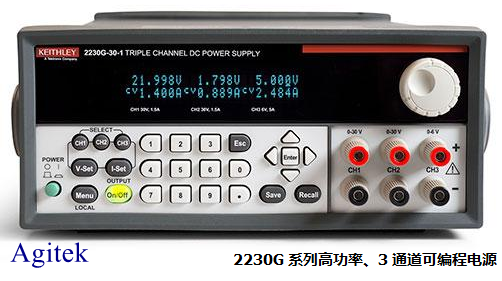

方案二：2230G 系列高功率、3 通道可編程電源+8位半吉時利萬用表2002
2230G-30-6 從兩個通道提供高達 6 A 的電流，可調、獨立的隔離通道可以使用一個電源測試兩個單電壓設備或一個多電壓設備，串連 30 V 通道將電壓升至 60 V 或并聯兩個或三個通道以便使用 2230G-30-6 輸出高達 15 A 的電流。

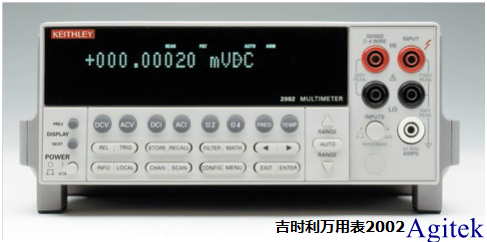

吉時利萬用表2002是吉時利唯一一款8位半精度萬用表，在200 μA檔位下實現10pA最小分辨率，并可以在后面板上的內置卡槽上插入一個多路器卡用于多點測量。
方案三：2230G 系列電源+吉時利皮安表6400系列
2230G-30-6 從兩個通道提供高達 6 A 的電流，可調、獨立的隔離通道可以使用一個電源測試兩個單電壓設備或一個多電壓設備，串連 30 V 通道將電壓升至 60 V 或并聯兩個或三個通道以便使用 2230G-30-6 輸出高達 15 A 的電流。

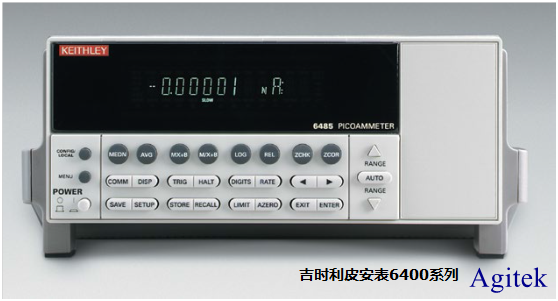

經濟實惠的 5? 位 6485 型皮安表可以測量 10fA 至 20mA 的電流，允許將測量結果傳輸?shù)綌?shù)字萬用表、數據采集卡、示波器或帶形圖紙記錄儀等設備，以進行信號響應和趨勢分析。
綜上三種方案，在傳感器測試中，我們可以根據傳感器實際工作條件和輸出特性，選擇合適的測量儀表，通過多種方案的對比，實現高性價比的測試測量問題的解決。
西安安泰測試作為泰克吉時利源表的長期忠誠的綜合服務商，具備專業的技術支持和選型能力；經過十多年的發展，已經服務西安本地乃至西北五省各大研究所院校企業單位眾多單位，深受客戶廣泛好評。安泰測試歡迎各位有需求、有疑問的傳感器測試電子工程師訪問官網www.xyttest.cn或者來電咨詢18165377573.
