是德EDUX1002A示波器在維修焊機中的應用
在我們的日常生活中，家用電器的維護并不是什么新鮮事，但我們仔細想想，維修師傅是如何能修好呢，我們確做不到？綜上所述，可能有以下原因：1。對電路知識感到困惑。2.沒有設備和工具條件。3.沒有經驗。所以今天安泰測試小邊將分享電氣設備在維護中使用的設備案例，以下用是德EDUX1002A示波器為例，在焊接平臺維護案例的圖片和文本解釋
在焊機維修過程中會遇到一些疑難雜癥，然后我們會使用是德EDUX1002A示波器為例為大家講解
案例：NBC270氣保焊，手工焊
故障現象是扣槍出氣送絲正常，不化絲
在消除了主控板、送絲機和槍的問題后，問題出在逆變板上，測量值正常。此時，我們將邀請我們的示波器。

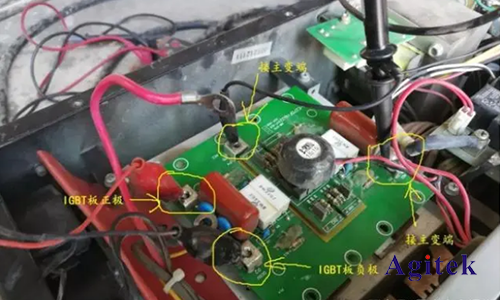

電路板
為IGBT板主電輸出端提供30V直流電源。正極與IGBT板正極相連，負極與IGBT板負極相連。示波器的兩端分別與IGBT板的兩個主變接入端相連。焊機啟動并手動焊接，以查看示波器的波形。

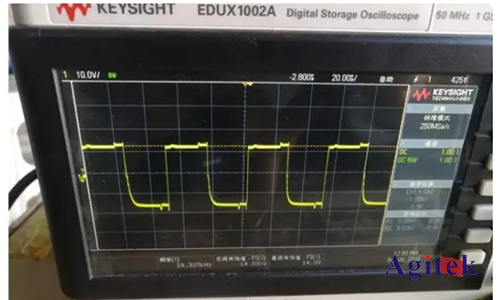

示波器波形
正常情況下，應該是方形方波。這個波形缺少一個角，說明IGBT管的四個管道中有一個是壞的，但是測量正常，只能全部更換。更換后，我們來看看波形。

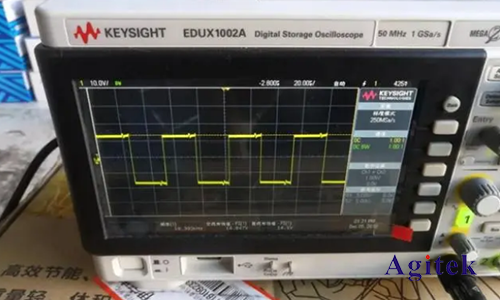

是德示波器波形

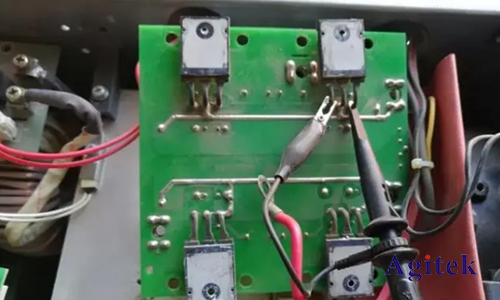

此時，波形正常，表明問題已經解決。讓我們來看看IGBT驅動波形和測量方法。在逆變板上刪除主電源和主變速器連接，只留下驅動線，示波器連接到IGBT兩側。

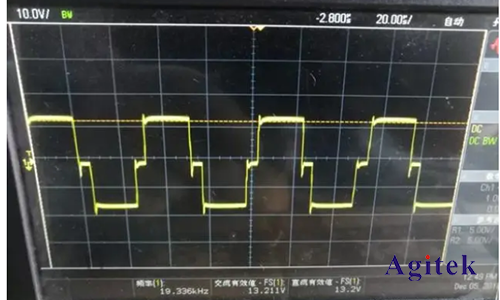

如上圖所示，IGBT驅動波形頻率為19.36KHZ，交流值為13.2V，大部分驅動波形如上圖所示，個別驅動波形不同，如滬通大力神和步威機。
以上就是是德EDUX1002A示波器在維修焊機中的應用的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
