同惠TH2851在磁性元件測試的應用
磁性元件是電子電氣設備的核心元件，在電子電路中起著變壓、隔離、整流、變頻、倒相等作用。隨著各種電力電子設備的廣泛應用，在光伏發電、新能源汽車和消費電子行業的推動下，磁性元件發展迅速。
1、光伏發電
光伏逆變器是光伏發電系統的核心裝置。其主要功能是將光伏組件產生的直流電轉化為并網發電的交流電，以確保發電系統獲得最大輸出功率。為了使電感具有儲能、升壓、濾波等功能，需要使用高性能錳鋅磁性材料。
TH2851能夠準確地分析其磁導率特性，并為用戶提供更詳細的測試數據。
2、新能源汽車

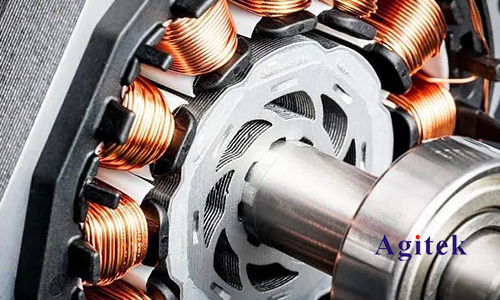

新能源汽車的蓬勃發展給磁性元件帶來了巨大的發展空間。在電機和變壓器中，為了在一定的電流下產生強磁場，減少其體積和重量，電機和變壓器鐵芯將由高磁導率的鐵磁材料制成，非晶體磁性材料將用于部分能量轉換電路中的電感。
此外，磁性元件也是充電樁的核心元件之一。大功率充電的應用可以大大提高充電效率和充電樁的利用率。
TH2851可以精確測量鐵磁材料的關鍵指標，提高新能源汽車的能量利用率，避免過度的能量損失。
3、電子通訊
磁性元件，特別是軟磁性元件，在通信中發揮著極其重要的作用。智能手機具有通話質量高、抗干擾技術高、有效防止竊聽、通話范圍大、功耗低、環保、輻射低等優點。
TH2851可篩選出高磁導率的軟磁材料作為抗干擾電磁兼容元件和功率材料，以保證可靠性和穩定性。

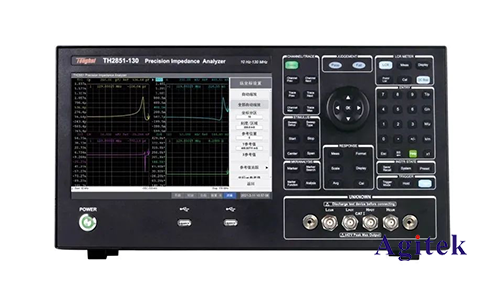

TH2851系列阻抗分析儀
TH2851系列采用先進的自動平衡橋原理成功開發的新一代阻抗試驗儀器，是國內阻抗試驗儀器的天花板。
在10Hz-130MHz頻率和1mHz中應用自動平衡電橋技術Ω-100MΩ理想的測量精度可以在阻抗范圍內達到，其中最高精度為0.08%，遠高于射頻阻抗分析儀和網絡分析儀，支持等效電路分析、晶體振蕩器分析、壓電分析、曲線軌跡比較、介電常數分析（選擇）、磁導分析(選件)。
在TH2851主機的基礎上，對磁導率進行分析測試，需要選擇測試夾具和分析軟件，具體配置如下：

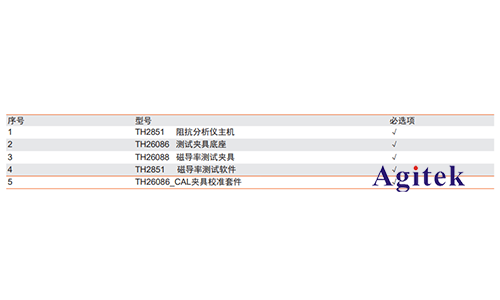

1、配置
2、測試夾具

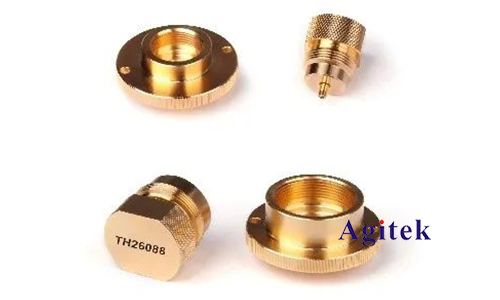

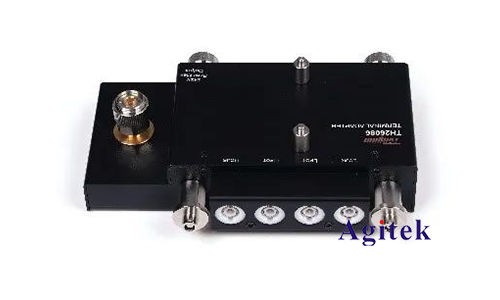

TH26086轉底座
TH26088磁導率測試夾具
TH26088可以準確測量環形磁性材料的磁導率。由于夾具的結構是環形線圈（無磁泄漏），因此不需要環形線圈的導線，并允許廣泛的頻率覆蓋。它配備了一個適合各種尺寸的小型和大型夾具，是測量磁性材料的理想結構。

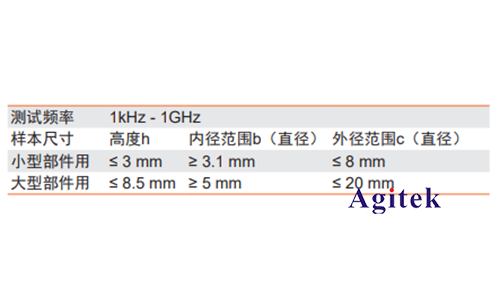

技術參數：
3、測試原理
1)磁導率基本概念

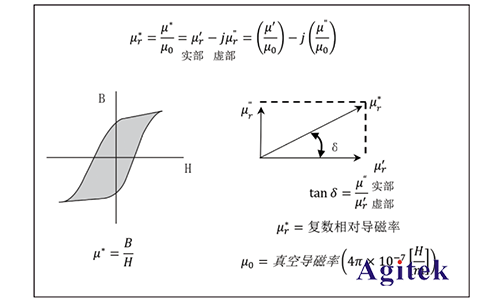

磁導率是材料與磁場的相互作用，相當于電感B(磁感應強度)與磁場強度H的比值。復數相對于導磁率(μ*r)由實部和虛部(實部和虛部)組成(μ'r)：儲存電能，虛部(μ＂r)：能量消耗也是真空導磁率(μ0)復數導磁率μ*r)，損失角正切tanδ為了無效的導磁率，是實際的(μ'r)和虛部(μ＂r)的比值。
2)有效磁導率

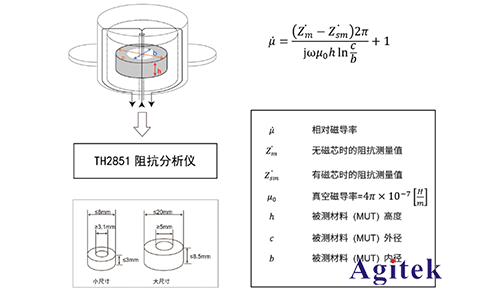

采用電感測量法測量，將導線纏繞在環形磁芯的磁芯上，放置在封閉的圓柱形空間（TH26088夾具）中，通過阻抗分析儀測量導線兩端的電感（自感），并根據測試電感和以下公式推導出有效的磁導率。

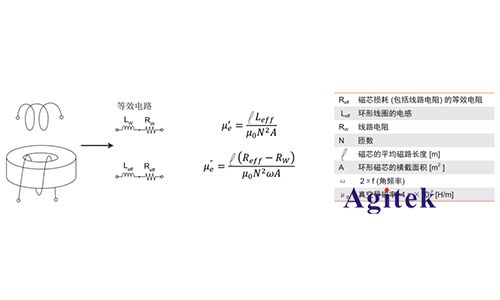

3)相對導磁率

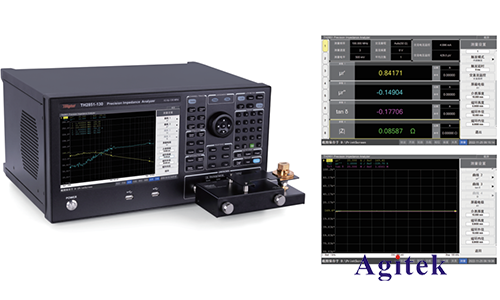

4、磁導分析軟件
