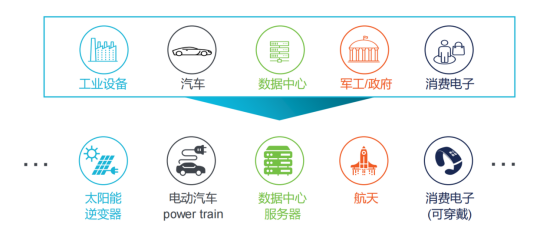

　　1.帶電的設備都要有電源，比如

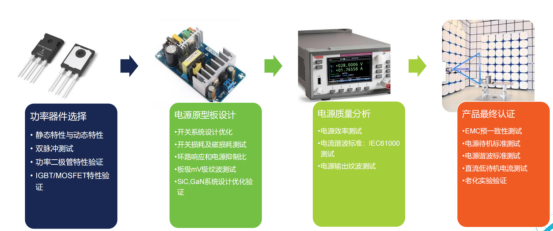

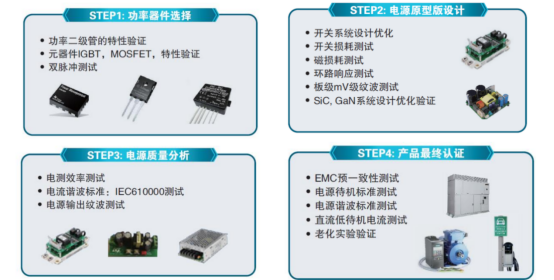

　　2.測試電源可不僅僅一臺電子負載就夠了，不同測試需要用到不同的工具，比如以下測試

　　3.所以在測試電源前，想了解清楚需要測試的是電源的那一部分

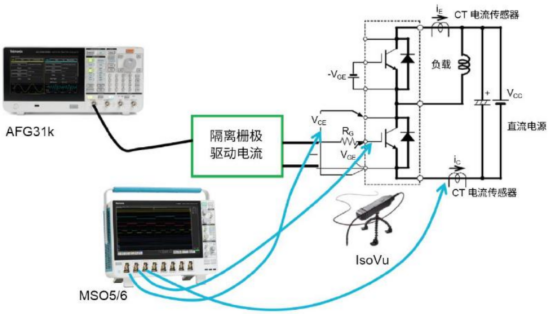

　　4.比如雙脈沖測試，雙脈沖是器件的動態特性表征，需要信號發生器和示波器配合測試

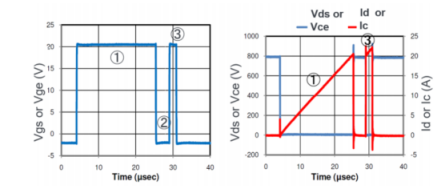

　　該測試可以分析電源開關階段的開關瞬態和開關功率損耗，比如下圖：

　　測量功率器件，比如IGBT，可以測量toff,td(off),tf(Ic),Eoff,Ton,td(on),

　　tr(Ic),Eon,dI/dt,dV/dt,Err,Qrr,trr,Irr based on IEC60747-9等參數。示波器可以自動導出測試結果，分析示波器上采集到的數據和波形，用戶根據測試結果更方便的診斷器件的變化情況及性能。

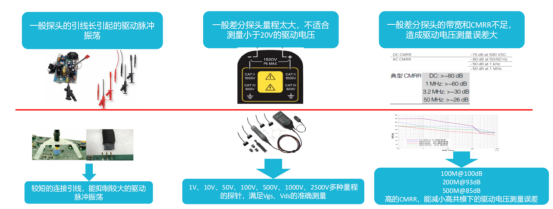

　　5.驅動型號測量的難點及影響因素

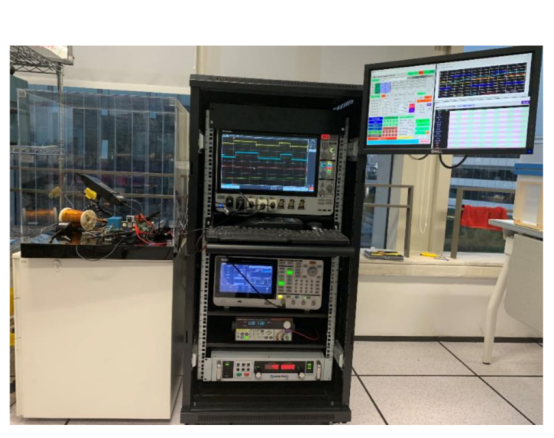

　　6.實驗室用半導體動態參數測量系統

　　動態參數典型系統配置

　　?示波器MSO56+IGBT-TOWN軟件1

　　?THDP02002測量上、下管Vge，Vce

　　?TPP10001（標配）測量下管Vge，

　　TPP08501測量下管Vce

　　?TRCP300/600/3000電流探頭

　　?AFG310511

　　?2200-20-5電源1，提供驅動供電

　　?600V/1500V/3000VDC電源1，提供

　　Vbus供電

　　?負載空芯電感（繞制）

　　?器件測試箱

　　?SIC的器件需要選擇

　　?TIVH081測量上管Vge。

　　?GAN的器件需要選擇

　　?TIVM11測量上管Vge。
