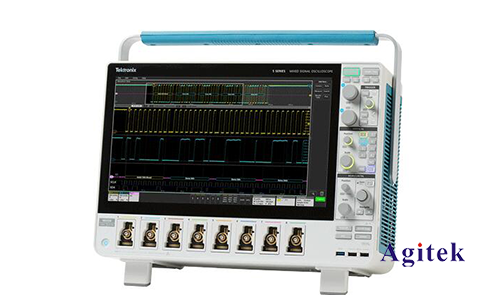

示波器是一種用途十分廣泛的電子測量儀器，也是設備維修中必不可少的一種儀器。有了它技術人員就能快速、準確的找到故障所在，所以正確、熟練使用示波器是維修人員的的必修課程。而泰克示波器，全球每10位工程師中就有8位信賴并使用泰克示波器，泰克擁有全面的數字示波器系列、基礎示波器、混合域示波器和高性能示波器，在儀器儀表行業，提到泰克示波器，幾乎人人都知道。

　　不過，雖然示波器的型號、品種繁多，但其基本組成和功能卻大同小異，安泰測試就給大家介紹一下通用示波器的使用方法，幫助初學者快速了解示波器。

　　一、面板介紹

　　1.亮度和聚焦旋鈕

　　亮度調節旋鈕用于調節光跡的亮度（有些示波器稱為“輝度”），使用時應使亮度適當，若過亮，容易損壞示波管。聚焦調節旋鈕用于調節光跡的聚焦（粗細）程度，使用時以圖形清晰為佳。

　　2.信號輸入通道

　　常用示波器多為雙蹤示波器，有兩個輸入通道，分別為通道1（ch1）和通道2（ch2），可分別接上示波器探頭，再將示波器外殼接地，探針插至待測部位進行測量。

　　3.通道選擇鍵（垂直方式選擇）

　　常用示波器有五個通道選擇鍵：

　?。?）ch1：通道1單獨顯示；

　?。?）ch2：通道2單獨顯示；

　?。?）alt：兩通道交替顯示；

　?。?）chop：兩通道斷續顯示，用于掃描速度較慢時雙蹤顯示；

　?。?）add：兩通道的信號疊加。維修中以選擇通道1或通道2為多。

　　4.垂直靈敏度調節旋鈕

　　調節垂直偏轉靈敏度，應根據輸入信號的幅度調節旋鈕的位置，將該旋鈕指示的數值（如0.5v/div，表示垂直方向每格幅度為0.5v）乘以被測信號在屏幕垂直方向所占格數，即得出該被測信號的幅度。

　　5.垂直移動調節旋鈕

　　用于調節被測信號光跡在屏幕垂直方向的位置。

　　6.水平掃描調節旋鈕

　　調節水平速度，應根據輸入信號的頻率調節旋鈕的位置，將該旋鈕指示數值（如0.5ms/div，表示水平方向每格時間為0.5ms），乘以被測信號一個周期占有格數，即得出該信號的周期，也可以換算成頻率。

　　7.水平位置調節旋鈕

　　用于調節被測信號光跡在屏幕水平方向的位置。

　　8.觸發方式選擇

　　示波器通常有四種觸發方式：

　?。?）常態（norm）：無信號時，屏幕上無顯示；有信號時，與電平控制配合顯示穩定波形；

　?。?）自動：無信號時，屏幕上顯示光跡；有信號時與電平控制配合顯示穩定的波形；

　　（3）電視場：用于顯示電視場信號；

　?。?）峰值自動（p-p auto）：無信號時，屏幕上顯示光跡；有信號時，無需調節電平即能獲得穩定波形顯示。該方式只有部分示波器（例如caltek卡爾泰克ca8000系列示波器）中采用。

　　9.觸發源選擇

　　示波器觸發源有內觸發源和外觸發源兩種。如果選擇外觸發源，那么觸發信號應從外觸發源輸入端輸入，家電維修中很少采用這種方式。如果選擇內觸發源，一般選擇通道1（ch1）或通道2（ch2），應根據輸入信號通道選擇，如果輸入信號通道選擇為通道1，則內觸發源也應選擇通道1。

　　二、測量方法

　　幅度和頻率的測量方法（以測試示波器的校準信號為例）

　?。?）將示波器探頭插入通道1插孔，并將探頭上的衰減置于“1”檔；

　?。?）將通道選擇置于ch1，耦合方式置于dc檔；

　?。?）將探頭探針插入校準信號源小孔內，此時示波器屏幕出現光跡；

　?。?）調節垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調置于校準位置；

　　（5）讀出波形圖在垂直方向所占格數，乘以垂直衰減旋鈕的指示數值，得到校準信號的幅度；

　　（6）讀出波形每個周期在水平方向所占格數，乘以水平掃描旋鈕的指示數值，得到校準信號的周期（周期的倒數為頻率）；

　?。?）一般校準信號的頻率為1khz，幅度為0.5v，用以校準示波器內部掃描振蕩器頻率，如果不正常，應調節示波器（內部）相應電位器，直至相符為止。
