對于長期在使用示波器的工程師們來說，示波器就相當于是他們的“眼睛”，幫助他們測信號、看波形、算頻率等等。有示波器的存在，能讓工程師們很順利的完成很多的項目設計和問題分析，也是很多的工程師在公司或者行業得以安身立命，實現自我價值的重要伙伴，學會示波器的操作顯得至關重要。

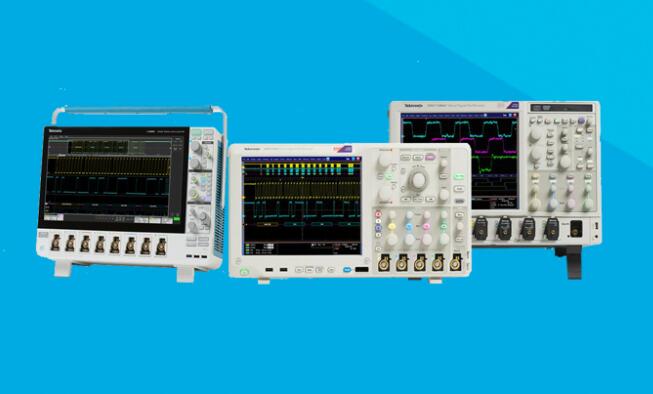

說起泰克示波器，就如同說到華為手機、蘋果手機一樣，無人不知無人不曉。作為一名電子工程師，都知道使用示波器之前需要對示波器進行校準，今天安泰測試就給大家分享一下如何有效校準你的泰克示波器。

一、測試步驟

(a)插好示波器的電源線，打開電源開關，電源指示燈亮，待出現掃描線后，調節亮度到適當?shù)奈恢?，調節聚焦控制，使掃描線變細。

(b)調節基線旋鈕，使掃描線與水平刻度線平行。

(c)將微調/擴展控制開關旋鈕順時針旋到校準位置，為了避免測量誤差，在測量前應將探極進行檢查和校正。校正方法是：將探極接到示波器的校正方波輸出端、調

整探級上校正孔的補償電容，直到屏幕上顯示的方波為平頂。

(d)將伏/度選擇開關、工作方式開關、掃描時間選擇開關，根據被測信號的大小，需要和頻率高低放在適當位置上。

(e)將輸入耦合開關置于“GND”位置，確定零電平的位置。再置于“AC”位置，由探極輸入被測信號，調節同步開關旋鈕，使波形穩定，觀察屏幕上信號波形在垂直方向顯示的幅度，被測信號電壓力V/DIV與顯示度數的乘積;當使用10:1輸入探極時，要將屏幕顯示幅度值×10。

二、測量中應注意的事項

(a)測量時，不要把儀表放置在附近有強磁場的地方使用。

(b)被測信號的幅度不能超過示波器各輸入端規定的耐壓值，防止燒壞示波器的放大器。

(c)測試時，示波器的機殼應懸浮，避免造成短路。

(d)用示波器測出的交流電壓值為峰-峰值。

(e)測試線要盡量短，探極要靠近被測點，否則有可能引起波形畸變。

以上是安泰測試整理的有關“如何有效校準你的泰克示波器”的內容，你學會了嗎？如果不會，也沒關系，安泰測試培訓學院每個月都會開設電測儀器相關的課程，為你免費解鎖更多儀器相關知識，如果您想了解有關泰克示波器或者其他電測儀器相關知識，歡迎報名參加。
