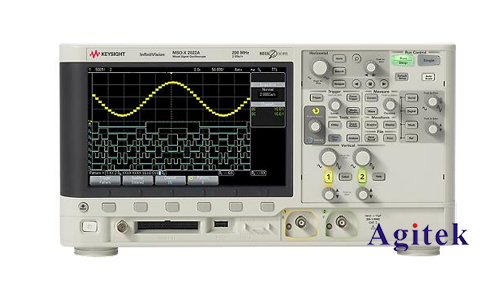

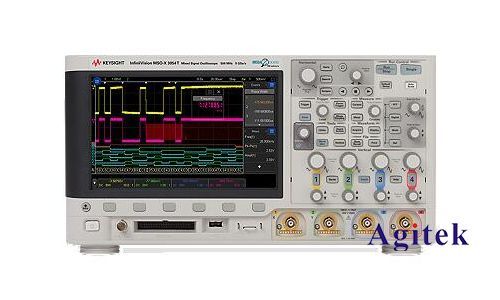

是德示波器現場校準注意事項

　　(1)是德示波器的類型:模擬:(DRT)，數字(DSO)，數模兼容(DPO)

　　(2)是德示波器校準的主要參數

　　垂直幅度

　　水平掃描為間：顯示精度，檢查晶體振蕩器的性能

　　上升時間Tr(瞬態響應):越短越好，能快速捕捉瞬時信號

　　頻率響應（穩態響應）：進一步調查寬帶余量

　　輸入阻抗

　　(3)是德示波器校準時應注意的事項

　　耦合方式：直流、交流、交流

　　探頭設置：如何設置？

　　觸發：內觸發，外觸發。錯誤的觸發方式會導致信號不穩定

　　阻抗匹配

　　帶寬限制

　　測試電纜：如何正確選擇測試電纜

　　1.耦合方式的選擇

　　VS交流耦合

　　被測信號只測量交流而不測量直流，濾掉直流分量，稱為交流耦合

　　輸入信號由DC分量和交流分量一起進入測量電路，稱為DC耦合(推薦:對交流和DC分量的響應特性)

　　是德示波器的校準測試是德示波器的首選。直流耦合(DCCouple)相應地，校準器也應選擇直流耦合方式。

　　2.探頭設置

　　是德示波器探頭設置：1:1，10:1，100:1；

　　是德示波器測量電壓幅值

　　(1)探頭設置為10:1衰減，所測真實值為讀數×10

　　(2)探頭設置為100:1衰減，所測真實值為讀數×100

　　當是德示波器校準時，探頭應設置為1:1.

　　3.觸發模式的選擇

　　選擇正確的觸發方式，確保測量時波形穩定顯示。

　　觸發源(SOURCE)所用通道的選擇應與所用通道一致。

　　在正確選擇觸發源的前提下，還應注意調整觸發電平旋鈕(LEVEL)：緩慢調整觸發電平，上下微調觸發電平，使被測信號穩定顯示在屏幕上（外部觸發也是如此）。

　　4.阻抗匹配

　　校準是德示波器上升時間和頻率響應(帶寬)時，

　　基本用于射頻段；

　　標準器設為50Ω輸出阻抗；

　　是德示波器的輸入阻抗也應設置為50Ω；

　　對于一些中低檔，是德示波器的輸入阻抗只有1MΩ的應外接一個通過式50Ω匹配阻抗（50Ω終端）端接在是德示波器的輸入端。

　　5.帶寬限制

　　是德示波器一般具有帶寬限制功能（BWON）

　　被測信號在限制帶寬內充分響應。如果被測信號超過限制帶寬，被測信號將大大衰減，從而實現測量過濾掉不必要的高頻干擾成分。但是，對于測量，有一個問題:檢測頻率響應時，會出現超差現象！so，當校準為是德示波器時，如果發現頻率響應超差，首先要考慮是否打開了帶寬限制。

　　綜上所述，校準是是德示波器頻率響應（帶寬）時，除阻抗匹配外，還應注意：

　　將帶寬限制（BW）關閉；

　　確保全帶寬測量。

　　6.測試線纜

　　高頻段校準上升時間和頻率響應，使用測試電纜時會有一定的衰減。為了減少誤差，使測量結果更準確，我們應該：

　　使用的電纜應盡量短

　　接頭匹配，盡量減少轉接

　　必要時，應先標定電纜的衰減量

　?。?）現場校準注意事項

　　1.現場溫濕度監測

　　2.儀器接地可靠：由于是德示波器一般在高頻段測量，接地非常重要，一是減少周圍儀器的共同干擾，二是保護儀器，保護人，減少漏電的可能性。

　　3.防靜電措施

　　由于是德示波器一般位于射頻段，天氣條件會干擾儀器，靜電瞬時放電會擊穿電容器。預防措施：一是將儀器放在防靜電工作臺上；二是工程師穿防靜電衣服。

　　4.提前閱讀儀器使用注意事項

　　(5)自動/半自動校準時未來計量發展趨勢

　　新儀器的發展趨勢

　　具有程控接口，USB存儲等多功能、跨領域、跨領域、

　　大屏幕彩屏，觸摸屏校準位置復雜

　　內置Windows系統指標分析復雜

　　校準市場的發展

　　校準實驗室要求第三方校準機構增加

　　跨區域校準服務增加了用戶對高質量校準服務的需求

　　提高校準要求

　　國際國內標準提出所有校準項目的測量不確定度

　　縮短校準時間，實施自動校準，符合標準

　　根據不同的結構和性能進行分類

　?、倨胀ㄊ静ㄆ?。電路結構簡單，頻帶窄，掃描線性差，僅用于觀察波形。

　?、诙嘤檬静ㄆ?。頻帶寬，掃描線性好，可定量測試直流、低頻、高頻、超高頻信號和脈沖信號。借助振幅校準器和時間校準器，測量精度可以達到±5%。

　　③多線示波器。采用多束示波管，可在熒光屏上同時顯示兩個以上同頻信號的波形，無時差，時序關系準確。

　?、芨鞣N示波器。具有電子開關和門控電路的結構，可在單束示波管熒光屏上同時顯示兩個以上同頻信號的波形。但有時差，時序關系不準確。

　?、萑邮静ㄆ?。采用取樣技術將高頻信號轉換為模擬低頻信號進行顯示，有效頻帶可達GHz級。

　?、抻洃浭静ㄆ?。采用存儲示波管或數字存儲技術，將單個電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管熒光屏上或存儲在電路中進行重復測試。

　?、邤?shù)字示波器。內部有微處理器，外部有數字顯示器。有些產品可以在示波管熒光屏上顯示波形和字符。被測信號通過模擬數變換器（A/D變換器)送入數據存儲器。通過鍵盤操作，可以對捕獲的波形參數的數據進行加、減、乘、除、求平均值、求平方根值、求平方根值等操作，并顯示答案數。

       以上就是是德示波器現場校準注意事項的相關介紹，如您還有其他使用問題，歡迎關注西安安泰測試Agitek
