示波器常見的探頭有無源探頭、有源探頭、差異探頭和電流探頭，那么它們有什么區別呢？安泰測試小邊將帶您一起看：

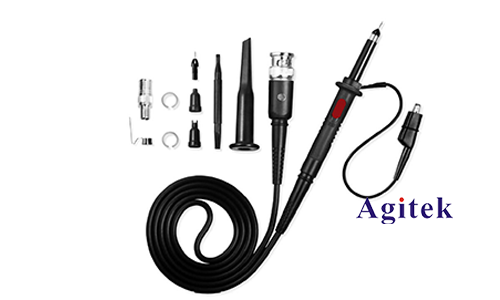

　　(1)無源探頭

　　每個工程師使用示波器的入門級探頭通常是無源探頭。大多數中低端示波器將標準配備兩個或四個無源探頭。這是一個非常方便和相對便宜的探頭。高壓探頭和傳輸線探頭也屬于無源探頭的范疇。

　　當需要補償或衰減時，無源探頭由導線和連接器制成，包括電阻器和電容器。探頭中沒有源器件（晶體管或放大器），因此無需為探頭供電。

　　無源電壓探頭為不同的電壓范圍提供各種衰減系數-1X、10X和100X。在這些無源探頭中，10X無源電壓探頭是最常用的探頭，也是通常作為示波器標準附件提供的探頭類型。

　　對于信號范圍為1V峰值或更低的應用程序，1X探頭可能更合適，甚至更重要。在低范圍和中范圍信號混合（幾十毫伏到幾十伏）的應用程序中，切換1X/10X探頭要方便得多。但請記住，可切換1X/10X探頭本質上是產品中的兩個不同探頭，不僅具有不同的衰減系數，而且具有帶寬、上升時間和阻抗（R和C)特征也不同。因此，這些探頭無法與之相比

　　示波器的輸入完全匹配，不能提供標準10x探頭的**性能。大多數無源探頭是為通用示波器設計的，因此帶寬范圍一般小于100mHz到500mHz或更高的帶寬。

　　然而，有一種特定類型的無源探頭提供了更高的帶寬，稱為50歐姆探頭、Zo探頭和分壓器探頭。這些探頭是為50歐姆環境設計的，通常是高速設備驗證、微波通信和時域反射計(TDR)。典型的50歐姆探頭有幾千赫茲的帶寬和100皮秒或更快的上升時間。

　　無源探頭的優點：一般是最堅固、最經濟的探頭，不僅使用簡單，而且使用廣泛；電壓動態范圍大，物理性能強，電氣性能強，適合瀏覽設計。

　　無源探頭缺點:電容負荷大，帶寬不夠，受地線影響，探頭尖端不夠尖(尖端容易損壞)、表面貼裝設備很難連接。

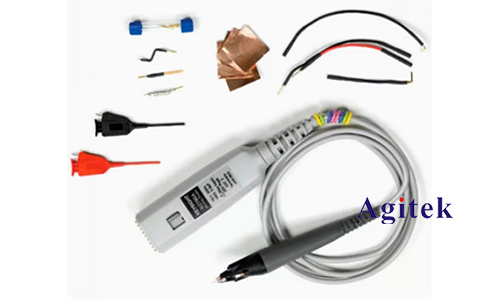

　　(2)有源探頭

　　有源探頭前端有一個高帶寬放大器，需要供電，這也是有源探頭名稱的由來。它的輸入阻抗很高，帶寬也可以很高。有源探頭的不利條件是成本高，尺寸大，也需要供電。

　　有源探頭包括或依賴于有源器件的操作，如晶體管。在最常見的情況下，有源器件是晶體管的場效應(FET)。FET輸入的優點是它提供了一個非常低的輸入電容器，通常是幾個皮革法拉，最低的不到一個皮革法拉。這種超低電容器可以實現用戶想要的各種效果

　　具有帶寬高、輸入電容小、地環路小等優點，被廣泛應用于高速數字測量領域。

　　有源探頭不足：有源探頭價格高，動態范圍小，靜電敏感，校準麻煩。

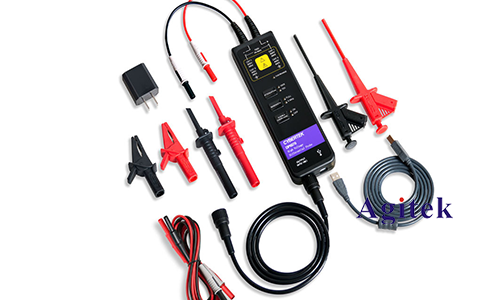

　　(3)差分探頭

　　差分探頭分為有源差分探頭和高壓差分探頭。測試高速信號，特別是差分信號時，只能使用相應的有源差分探頭進行測試。

　　有源差分探頭具有負載效應低、信號保真度高、動態范圍高、溫漂小等特點。高壓差分探頭通常用于許多高壓信號的測試。

　　通過差分探頭將任何兩點之間的浮接信號轉換為相對信號。用于供應電表、示波器或計算機。絕大多數電子電路，尤其是電機電路，都包含交流補償(ACOFFEST)或直流抵補(DCOFFSET)，可能沒有地面回路。如果不使用差異探頭，則用其他非差異探頭測量。此時，貿然連接示波器會導致觸電、損壞示波器或電線著火的風險。因此，在許多情況下，對于電路的波形測試，差異探頭的差異信號檢測更安全、更準確。

　　差異探頭性價比高，抗干擾能力強，因?yàn)閮蓷l差異線之間的耦合很好。當外部噪聲干擾時，幾乎同時耦合到兩條線上，接收端只關心兩個信號的差異，因此外部共模噪聲可以在很大程度上抵消。

　　差分探頭比普通無源探頭貴很多。

　　1.差異可以頻率很高，目前有100GHz以上，無源普通探頭做不到；

　　2.差異一般是隔離的，測量的信號端與示波器有效隔離。

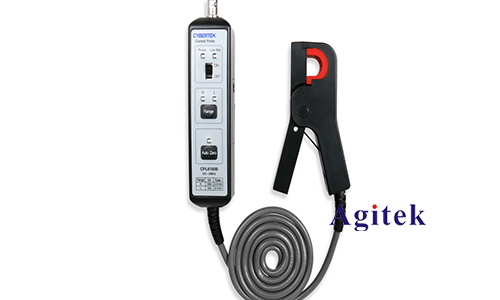

　　(4)電流探頭

　　電流探頭將用于用示波器測試電流。電流探頭是根據法拉第原理設計的，用于測量線路中干擾電流信號的磁環。本質上，它是一個匝數為1的變壓器。使用電流探頭可以測量流經線路的電流。電流探頭分為AC/DC電流探頭和AC電流探頭。前者可以測量直流和交流電流的大小，后者只能測量交流電流的大小。在選擇電流探頭時，應注意幾個主要參數：待測物體的電流大小、電流頻率、交流或直流、鉗口的形狀和大小、供電方式、接口形式等。

　　探頭對示波器的測量至關重要，因此探頭對探測電路的影響必須很小，并希望保持足夠的信號保真度。如果探頭以任何方式改變信號或電路運行，示波器將看到實際信號的失真結果，這可能導致錯誤的測量結果或誤導性測量結果。通過以上介紹，探頭的購買和正確使用有很多值得注意的地方，只有與示波器和測量電路相匹配的探頭才是您應該選擇和使用的探頭。
