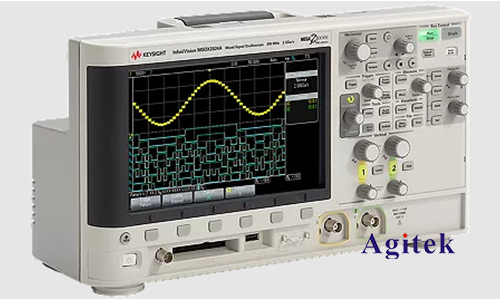

當我們使用安捷倫示波器來調節信號的占空比時，可能會覺得有些復雜，但實際上只需要按照以下簡單的步驟進行操作，你就能夠輕松地完成任務。下面是一個簡單的幫助你調節示波器的占空比。

　　步驟一：準備工作

　　在開始調節占空比之前，確保你已經正確地連接了待測信號到示波器的輸入通道，并且示波器已經打開并運行。

　　步驟二：選擇水平控制

　　1.首先，關注示波器屏幕上的控制面板。你會看到一些物理按鍵或者觸摸屏選項。

　　2.查找標有“Horizontal”、“HORIZONTAL SCALE”或類似字樣的控制選項。這通常是用來調節水平方向上的信號顯示設置的地方。

　　步驟三：進入水平設置

　　1.進入水平設置菜單后，你會看到一些調節選項，包括時間/水平比例尺和觸發設置等。

　　步驟四：調節時間尺度

　　1.選擇時間/水平比例尺選項。這會讓你能夠調整橫軸上的時間范圍，從而影響信號的水平顯示。

　　2.根據你的信號頻率和占空比的預估，選擇一個合適的時間尺度。如果你的信號周期較長，選擇較大的時間尺度，反之亦然。

　　步驟五：設置觸發

　　1.返回主菜單，查找觸發選項。這通常標有“Trigger”、“TRIGGER MODE”或類似字樣。

　　2.確保觸發模式設置為“Edge”（邊沿觸發），這將有助于穩定信號的顯示。

　　步驟六：調節觸發電平

　　1.在觸發設置中，你會看到觸發電平調節選項。這通常被標記為“Trigger Level”或類似的內容。

　　2.調整觸發電平，以便信號的上升（或下降）沿能夠穩定地被觸發捕獲。

　　步驟七：觀察信號和占空比

　　1.現在，你應該能夠看到輸入信號在示波器屏幕上的顯示。觀察信號的周期和占空比情況。

　　2.如果你想要調整占空比，可以通過微調觸發電平來實現。逐漸調整觸發電平，直到信號的占空比達到你想要的目標。

　　步驟八：驗證和微調

　　1.調整觸發電平后，仔細觀察信號的變化。確保占空比達到了你預期的值。

　　2.如果需要微調，可以反復調整時間尺度和觸發電平，直到滿意為止。

　　通過按照以上步驟進行操作，你就能夠輕松地調節安捷倫示波器的占空比，無論是對信號的調試還是其他應用，都能夠更加準確地完成任務。記住，耐心和實踐是掌握這項技能的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
