當測試電源輸出時，要確保電源輸出的直流電平穩定，沒有太大的漣漪或紋波。使用示波器進行紋波測試是一種常見的方法，特別是使用泰克TBS系列示波器，下面將介紹一種基本的紋波測試方法。

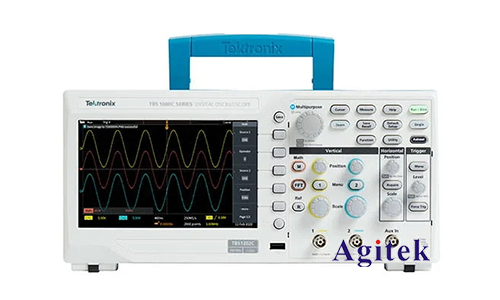

　　泰克TBS示波器紋波測試方法

　　材料和設備：

　　-泰克TBS系列示波器

　　-待測試的電源或電路板

　　-適當?shù)奶筋^

　　-接地線（如果需要）

　　步驟：

　　1.連接示波器：

　　將待測試的電源或電路板與示波器連接。確保電源關閉并斷開連接的部分暴露以進行測試。示波器探頭的地線應連接到電路板的地端，而信號線連接到待測電源的輸出端。

　　2.設置示波器：

　　-打開示波器，進入菜單或設置界面。

　　-選擇適當?shù)拇怪焙退娇s放以確保波形在示波器屏幕上清晰可見。

　　-確定時間基準和觸發設置，以便捕獲整個周期的紋波波形。

　　3.調整觸發和垂直設置：

　　-設置示波器觸發模式為“自動”或“單次”，以便捕獲所需的紋波波形。

　　-調整垂直放大倍數，使紋波波形占據示波器屏幕的大部分空間，確?？梢郧宄赜^察紋波的幅度和頻率。

　　4.獲取紋波波形：

　　-開啟電源，讓待測電源運行一段時間以達到穩定狀態。

　　-觀察示波器屏幕上的波形，檢查是否有紋波出現。紋波波形通常表現為交替的正半周和負半周，代表電源輸出的紋波變化。

　　5.分析和測量：

　　-使用示波器的測量功能，測量紋波的幅度和周期。

　　-對紋波進行進一步分析，查看紋波是否在規定的范圍內。通常，紋波應該在特定標準內，以確保電源輸出的穩定性。

　　6.記錄和報告：

　　-記錄紋波的測量數值、波形截圖和任何其他重要細節。

　　-如果紋波超出規定范圍或有任何異常，及時報告并采取必要的措施修復或調整電路。

　　這種基本的紋波測試方法可以幫助檢測電源輸出中的紋波情況，并且利用泰克TBS系列示波器的功能進行清晰的觀察和測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
