發射設備：

　　用信號源+功率放大器+聲發射傳感器進行激勵的輸出

　?。ㄝ敵鼋o發射器一個經過調制的，電壓足夠大的信號）

　　接收設備：

　　用pico示波器+聲發射傳感器進行回波測試

　?、俾暟l(fā)射傳感器

　　需要先了解振動的頻率，對應頻率選擇合適的聲發射傳感器。

　　功能：給到激勵電壓后，通過壓電效應產生超聲波

　　儀器型號：PXR15

　　儀器主要參數：

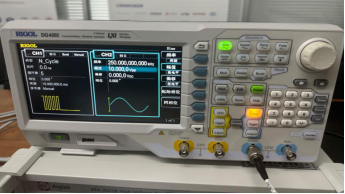

　?、谛盘?hào)發生器：

　　功能：用于生成可調制的激勵信號（50Ω阻抗時，最大輸出10VPP）

　　儀器型號：普源精電DG4202

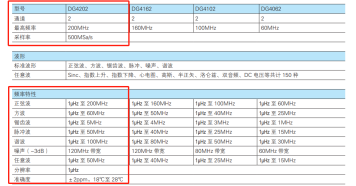

　　儀器主要參數：

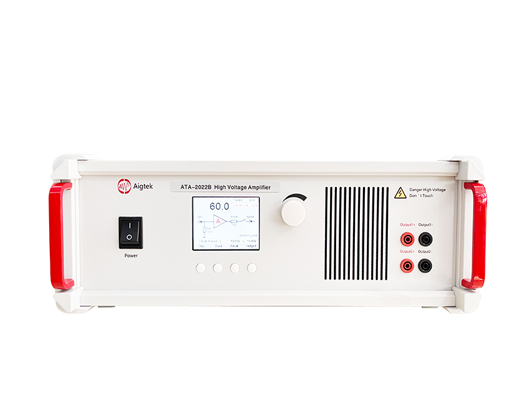

　?、酃β史糯笃鳎?/span>

　　功能：用于將信號電壓放大，達到能夠激勵的電壓幅值

　　儀器型號：ATA-2021B

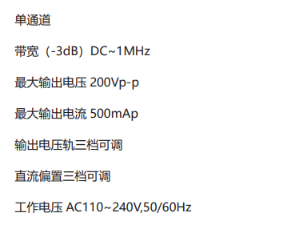

　　儀器主要參數：

　　補充：聲發射傳感器固定方法

　　傳感器的固定方法主要包括機械固定、粘接固定和磁吸附固定方式。選擇何種固定方式主要根據傳感器的類型和待測面表面情況和對聲發射信號的影響情況所決定。

　　接收設備：

　　①聲發射傳感器：

　　功能：用于探測測試介質中反射回來波形

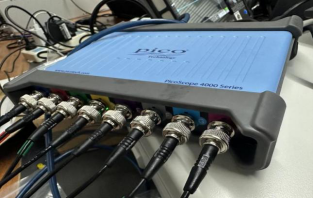

　?、谑静ㄆ鳎?/span>

　　功能：顯示聲發射傳感器接收到的信號電壓幅值，進行波形數據測量。

　　儀器型號：PicoScope 4000A系列

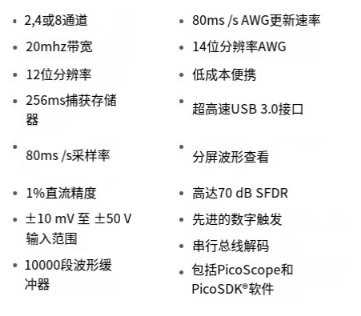

　　儀器主要參數：

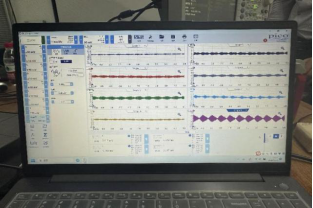

　　示波器八通道數據顯示界面：

　　超聲波測試方向不一樣，也就有著非常多的測試項目，所用到的儀器也非常多，搭配也有差異，以上只是其中一種某方向上的測試方案，供大家參考，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
