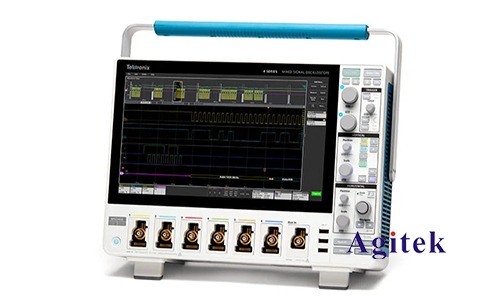

當你需要測試PWM（脈沖寬度調制）信號時，泰克示波器是一款強大的工具。它能夠捕捉、顯示和分析電信號的變化，從而幫助你深入了解PWM信號的特性。以下詳細介紹了使用泰克示波器測試PWM信號的步驟和方法：

　　1.準備工作

　　-確保泰克示波器處于適當?shù)墓ぷ鳡顟B(tài)，電源連接正常，探頭與示波器連接牢固。

　　-確認被測試的設備或電路處于安全狀態，并且輸出的PWM信號能夠被接觸到。

　　2.連接探頭

　　-將示波器的探頭連接到需要測試的電路的PWM輸出端口。確保探頭接觸良好，沒有松動或斷開的連接。

　　3.設置示波器

　　-打開示波器并選擇適當?shù)耐ǖ?，將觸發模式設置為合適的狀態，例如自動或者單次觸發模式。

　　-設置時間基準和垂直靈敏度，確保能夠清晰捕捉到PWM信號的周期和脈沖寬度。

　　4.觀察信號

　　-通過示波器的屏幕觀察PWM信號的波形圖。它應該顯示出一系列脈沖，每個脈沖代表一個特定的信號狀態。

　　-注意信號的頻率、占空比和穩定性。頻率是脈沖的數量，占空比是高電平與低電平時間的比例。

　　5.測量參數

　　-使用示波器的測量功能來獲取精確的信號參數，如頻率、脈沖寬度、上升/下降時間等。

　　-逐步調整示波器的設置，以獲得更詳細的信號特性和數據。

　　6.調整設置

　　-可根據需要調整示波器的時間和電壓范圍，以便更清晰地顯示信號的細節。

　　-如果信號波形不清晰或不穩定，調整探頭位置或增加濾波器可以改善信號質量。

　　7.分析和記錄

　　-分析捕獲到的波形，識別任何異?；虿粚こ５奶卣?，并記錄信號的所有重要參數。

　　-將結果保存為圖形或數據文件，以備將來參考或與團隊共享。

　　8.結論和解決方案

　　-根據測試結果得出結論，判斷PWM信號是否符合預期規格。

　　-如果有任何問題或異常，利用所得數據來解決問題，并可能進行進一步的測試和調整。

　　9.完成測試

　　-在完成測試后，關閉示波器并斷開連接。確保設備和示波器都處于安全狀態。

　　使用泰克示波器測試PWM信號需要仔細的觀察和分析，以確保準確捕捉到信號的特性和細節。這些步驟和方法可以幫助工程師深入了解電路中PWM信號的行為，并在需要時進行調整和優化，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
