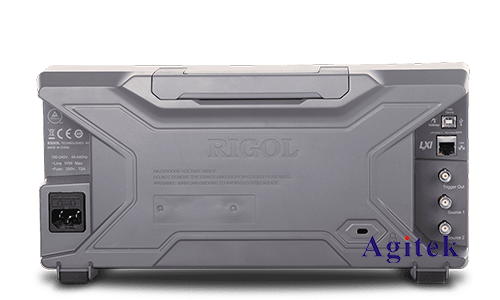

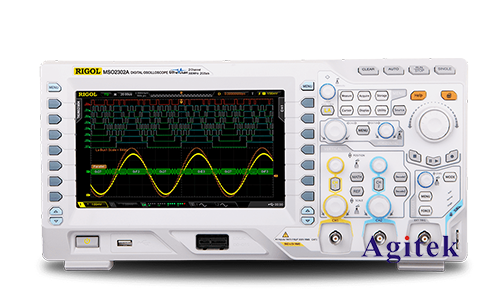

普源DS2072A-S示波器是一款廣泛應用于電子測試領域的示波器。在進行電路測試時，紋波是一個重要的參數，它反映了電源穩定性以及電路設計的質量。本文將介紹普源DS2072A-S示波器測試紋波的方法。

　　首先，我們需要了解什么是紋波。紋波是指電源輸出中存在的交流成分，通常由電源的濾波電容或電感引起。在電源輸出中，紋波會對電路的正常工作產生影響，因此需要進行測試和分析。

　　普源DS2072A-S示波器具有高精度的紋波測試功能，可以幫助工程師快速準確地評估電源的紋波情況。下面是測試紋波的步驟：

　　第一步，連接示波器和待測電源。將示波器的探頭的地線連接到待測電源的負極，探頭的信號線連接到待測電源的正極。確保連接穩定可靠，避免產生干擾。

　　第二步，設置示波器的觸發模式。在示波器的菜單中選擇“觸發”選項，根據待測電源的輸出信號設置觸發電平和觸發邊沿。通常情況下，我們選擇上升沿或下降沿觸發，觸發電平設置為信號的峰值。

　　第三步，調整示波器的時間基準。示波器的時間基準決定了波形的水平和時間的尺度。根據待測電源的頻率和紋波情況，選擇適當?shù)臅r(shí)間基準，確保波形完整可見。

　　第四步，進行紋波測試。在示波器的菜單中選擇“測量”選項，然后選擇“紋波”測量。示波器會自動計算并顯示出電源輸出的紋波情況，包括紋波幅度和頻率。

　　第五步，分析紋波數據。根據示波器顯示的紋波數據，可以判斷電源的穩定性和電路設計的質量。通常情況下，紋波幅度越小，說明電源輸出越穩定；紋波頻率越高，說明電源濾波能力越強。

　　除了以上的基本測試步驟，普源DS2072A-S示波器還提供了其他功能，如自動測量、數據存儲和波形分析等。工程師可以根據具體需求選擇合適的功能，進行更深入的測試和分析。

　　總結起來，普源DS2072A-S示波器是一款功能強大的示波器，可以幫助工程師進行紋波測試。通過合理的連接和設置，工程師可以快速準確地評估電源的紋波情況，并進行相應的分析和改進。在電路設計和電源選型中，紋波測試是一個重要的環節，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
