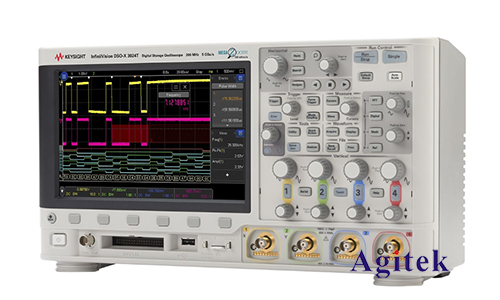

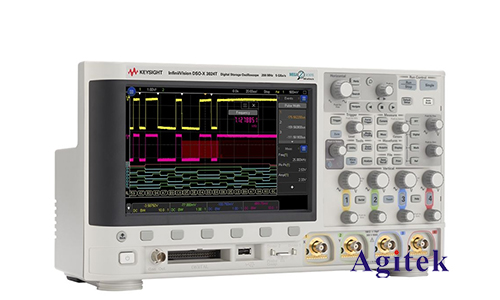

示波器是電子工程師和技術人員必不可少的工具，用于分析和測量電信號。安捷倫示波器以其高精度、高帶寬和廣泛的功能而聞名。其中，波形比對功能是安捷倫示波器的一項重要特性，它允許用戶將兩個或多個波形進行比較，以識別差異和相似之處。

　　波形比對原理

　　安捷倫示波器的波形比對功能基于以下原理：

　　時域比對：將兩個波形在時間軸上對齊，以比較它們的相位和頻率。

　　幅度比對：將兩個波形在幅度軸上對齊，以比較它們的幅度和形狀。

　　觸發比對：將兩個波形基于相同的觸發條件進行比較，以確保它們在同一時間點開始。

　　比對操作步驟

　　使用安捷倫示波器比對波形的過程如下：

　　1.連接信號：將要比對的信號連接到示波器的通道。

　　2.設置觸發：配置觸發條件以確保兩個波形在同一時間點開始。

　　3.選擇比對模式：選擇時域比對、幅度比對或觸發比對模式。

　　4.對齊波形：使用示波器的水平和垂直光標將兩個波形對齊。

　　5.分析差異：觀察波形之間的差異，包括相位、頻率、幅度和形狀。

　　應用場景

　　安捷倫示波器的波形比對功能在以下應用場景中非常有用：

　　調試電路：比較預期波形和實際波形，以識別電路中的問題。

　　信號分析：分析不同信號之間的關系，例如相位差和頻率響應。

　　故障排除：比較故障信號和正常信號，以確定故障的根源。

　　產品驗證：驗證產品的性能是否符合設計規范。

　　優勢

　　安捷倫示波器的波形比對功能具有以下優勢：

　　高精度：提供高精度的時間和幅度測量。

　　多通道：支持多通道同時比對，方便比較多個信號。

　　靈活的比對模式：提供時域、幅度和觸發比對模式，滿足不同的分析需求。

　　直觀的界面：易于使用，即使是初學者也可以輕松操作。

　　安捷倫示波器的波形比對功能是一項強大的工具，可用于分析和測量電信號。通過將兩個或多個波形進行比較，用戶可以識別差異和相似之處，從而調試電路、分析信號、排除故障和驗證產品。安捷倫示波器的波形比對功能的精度、多通道支持、靈活的比對模式和直觀的界面使其成為電子工程師和技術人員必不可少的工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
