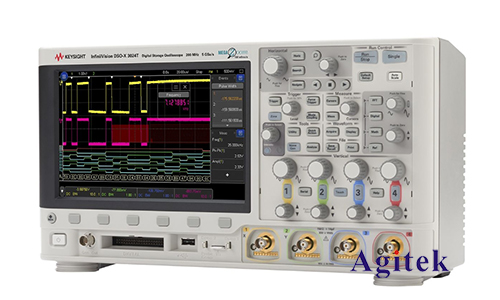

在電源設計中，時序測量至關重要，因?yàn)樗梢源_保電源電路的正確操作和效率。安捷倫示波器以其高精度、高分辨率和豐富的測量功能而聞名，使其成為電源時序測量領域的理想工具。本文將詳細介紹安捷倫示波器在電源時序測量中的應用，包括測量原理、測量設置和典型測量示例。

　　測量原理

　　電源時序測量涉及測量電源電路中不同信號之間的時序關系。這些信號通常包括電源電壓、開關信號和負載電流。通過測量這些信號的上升時間、下降時間、脈沖寬度和延遲時間等參數，可以評估電源電路的性能。

　　安捷倫示波器通過其高采樣率和高分辨率實現精確的時序測量。示波器將模擬信號數字化，然后使用其內部時鐘系統測量信號之間的時序關系。通過使用觸發功能，示波器可以捕捉特定事件并對其進行詳細分析。

　　測量設置

　　為了進行準確的電源時序測量，需要正確設置安捷倫示波器。以下是一些關鍵設置：

　　采樣率：采樣率應足夠高，以捕獲信號的快速變化。對于電源時序測量，通常建議使用1 GS/s或更高的采樣率。

　　分辨率：分辨率決定了示波器可以區分的最小電壓變化。對于電源時序測量，通常使用8位或更高分辨率。

　　觸發：觸發功能允許示波器在特定事件發生時捕捉信號。對于電源時序測量，通常使用邊沿觸發或脈沖觸發。

　　測量參數：示波器提供多種測量參數，例如上升時間、下降時間、脈沖寬度和延遲時間。根據需要測量的時間關系，選擇適當?shù)膮?shù)。

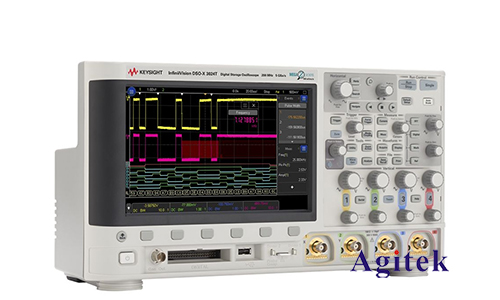

　　典型測量示例

　　開關電源上升時間測量：

　　開關電源的上升時間測量可以評估開關器件的性能。使用安捷倫示波器，可以將探頭連接到開關節點，并設置邊沿觸發以捕捉開關動作。示波器將測量開關信號的上升時間，從10%到90%的幅度。

　　降壓轉換器輸出紋波測量：

　　降壓轉換器的輸出紋波測量可以評估轉換器的輸出質量。使用安捷倫示波器，可以將探頭連接到轉換器的輸出端，并設置脈沖觸發以捕捉輸出電壓的紋波。示波器將測量紋波的峰峰值和頻率。

　　安捷倫示波器憑借其高精度、高分辨率和豐富的測量功能，是電源時序測量領域的理想工具。通過正確設置示波器，可以準確測量電源電路中不同信號之間的時序關系。這些測量對于評估電源電路的性能、診斷故障和優化設計至關重要，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
