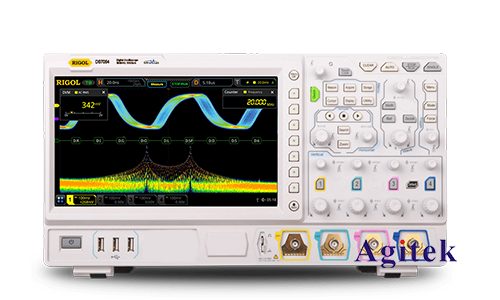

頻率測量是電子測量中一項重要的任務，廣泛應用于電路設計、故障診斷和信號分析等領域。數字示波器作為一種先進的電子測量儀器，具有高精度、高分辨率和多功能等特點，是頻率測量中的理想選擇。普源MSO7054數字示波器是一款性能優異的示波器，它提供了多種測量頻率的方法，滿足不同應用場景的需求。

　　測量頻率的基本原理

　　頻率的定義為單位時間內重復出現的事件次數。在示波器中，頻率測量是通過測量波形的周期時間來實現的。周期時間是指波形從一個峰值到下一個峰值的時間間隔。頻率的倒數等于周期時間，即：

　　頻率=1/周期時間

　　普源MSO7054數字示波器的頻率測量方法

　　普源MSO7054數字示波器提供了以下幾種頻率測量方法：

　　1.峰值頻率測量

　　峰值頻率測量是通過測量波形峰值之間的時差來計算頻率的。具體步驟如下：

　　將示波器連接到被測信號源。

　　調節示波器的時基和幅度設置，使波形清晰顯示。

　　找到波形的兩個連續峰值。

　　使用示波器的光標功能測量峰值之間的時差。

　　將時差代入公式`頻率=1/周期時間`計算頻率。

　　2.平均頻率測量

　　平均頻率測量是通過測量波形多個周期的平均周期時間來計算頻率的。具體步驟如下：

　　設置示波器的時基為一個相對較長的值，以捕獲多個周期。

　　使用示波器的平均功能，對波形進行平均處理。

　　測量平均波形的周期時間。

　　將周期時間代入公式`頻率=1/周期時間`計算頻率。

　　3.FFT頻率測量

　　FFT（快速傅里葉變換）頻率測量是一種基于頻域分析的頻率測量方法。具體步驟如下：

　　將示波器連接到被測信號源。

　　設置示波器的時基和幅度設置，使波形清晰顯示。

　　使用示波器的FFT功能，對波形進行頻域分析。

　　找到頻譜圖中的主頻峰。

　　主頻峰的頻率即為被測信號的頻率。

　　4.計數器頻率測量

　　普源MSO7054數字示波器還內置了一個計數器，可以用于頻率測量。具體步驟如下：

　　將示波器的計數器功能設置為頻率測量模式。

　　設置計數器的門限值和采樣時間。

　　連接被測信號源到計數器的輸入端。

　　計數器將自動測量并顯示頻率值。

　　測量頻率的注意事項

　　在使用普源MSO7054數字示波器測量頻率時，需要注意以下幾點：

　　確保示波器的時基精度足夠高，以保證頻率測量的準確性。

　　選擇合適的測量方法，根據信號的特性和測量精度要求選擇峰值、平均或FFT頻率測量。

　　注意信號的幅度和失真度，過大的幅度或失真度會影響頻率測量的準確性。

　　對于復雜的信號，可以使用FFT頻率測量方法來測量信號中各個頻率分量的頻率。

　　普源MSO7054數字示波器提供了多種頻率測量方法，滿足不同應用場景的需求。通過了解這些測量方法的基本原理和注意事項，用戶可以準確可靠地測量信號的頻率，為電路設計、故障診斷和信號分析提供有力的支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
