紋波是電子設備中常見的現象，它指的是直流信號上的交流成分。紋波的存在會影響設備的性能，甚至導致設備損壞。因此，測量和分析紋波是電子設備設計和測試中的一個重要環節。

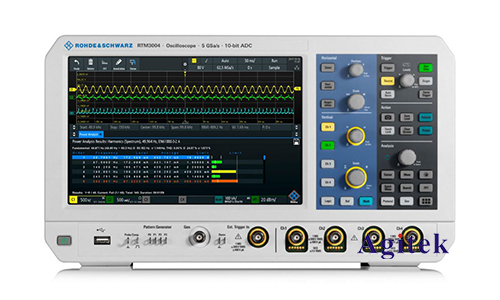

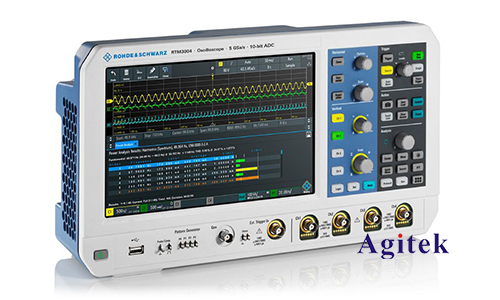

　　羅德與施瓦茨RTM3004示波器是一款功能強大的示波器，它可以用于測量各種類型的紋波，包括電源紋波、信號紋波和噪聲紋波。本文將介紹使用RTM3004示波器測試紋波的方法。

　　測試準備

　　在測試紋波之前，需要進行以下準備工作：

　　確定測試目標：明確需要測試的紋波類型和測試目標。

　　選擇合適的探頭：根據測試目標選擇合適的探頭，例如電源紋波測試可以使用電流探頭，信號紋波測試可以使用電壓探頭。

　　設置示波器參數：設置示波器的采樣率、時間基準、觸發方式和垂直靈敏度等參數。

　　測試步驟

　　測試紋波的步驟如下：

　　1.連接探頭：將探頭連接到示波器和被測設備。

　　2.設置觸發：設置示波器的觸發方式，例如邊沿觸發或脈沖觸發。

　　3.調整垂直靈敏度：調整垂直靈敏度，使紋波信號清晰可見。

　　4.測量紋波幅值：使用示波器的測量功能測量紋波的峰峰值、均方根值或其他參數。

　　5.分析紋波頻譜：使用示波器的頻譜分析功能分析紋波的頻譜分布。

　　測試示例

　　以下是一個使用RTM3004示波器測試電源紋波的示例：

　　測試目標：測量一個開關電源的輸出電壓紋波。

　　探頭選擇：使用電流探頭。

　　示波器參數設置：采樣率100MSa/s，時間基準10μs/div，觸發方式邊沿觸發，垂直靈敏度10mV/div。

　　測試結果：示波器顯示輸出電壓紋波的峰峰值為100mV，均方根值為50mV。

　　注意事項

　　在測試紋波時，需要注意以下事項：

　　接地：確保示波器和被測設備良好接地，以避免噪聲干擾。

　　探頭選擇：選擇合適的探頭可以提高測量精度和效率。

　　示波器參數設置：合理設置示波器參數可以獲得更清晰的測試結果。

　　數據分析：對測試結果進行分析，以確定紋波的來源和影響。

　　羅德與施瓦茨RTM3004示波器是一款功能強大的示波器，它可以用于測量各種類型的紋波。本文介紹了使用RTM3004示波器測試紋波的方法，并提供了一個測試電源紋波的示例。在測試過程中，需要注意接地、探頭選擇、示波器參數設置和數據分析等事項，以確保測試結果的準確性和可靠性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
