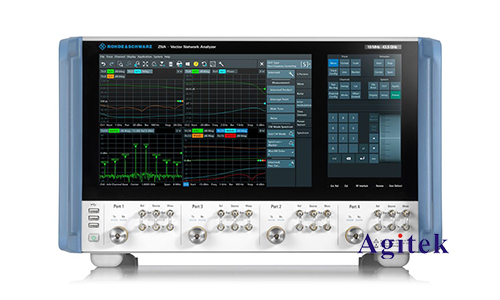

阻抗測量是矢量網絡分析儀(VNA)的一項重要功能，用于表征電路元件或系統的阻抗特性。羅德與施瓦茨(R&S)VNA憑借其高精度、高動態范圍和豐富的功能，成為阻抗測量領域的佼佼者。本文將詳細介紹如何使用R&S VNA測量50歐阻抗，并探討相關注意事項和測量技巧。

　　1.測量準備

　　1.1儀器連接

　　首先，將R&S VNA的端口連接到待測器件。確保連接線纜的阻抗與系統阻抗匹配，通常為50歐姆。對于高頻測量，建議使用短而粗的同軸電纜，以減少傳輸損耗和反射。

　　1.2校準

　　為了確保測量的準確性，需要對VNA進行校準。校準過程包括端口匹配、開路、短路和負載校準。校準參數會存儲在VNA中，用于補償測試系統中的誤差。建議定期進行校準，以保證測量結果的可靠性。

　　1.3設置參數

　　設置VNA的測量參數，包括頻率范圍、掃描點數、功率電平和平均次數等。根據待測器件的特性選擇合適的參數。例如，對于寬帶器件，需要設置較寬的頻率范圍；對于高阻抗器件，需要設置較高的功率電平。

　　2.測量過程

　　2.1測量

　　啟動VNA測量，VNA會根據設置的參數進行掃描并記錄數據。測量完成后，VNA會顯示阻抗幅值、相位和阻抗圓等信息。

　　2.2分析

　　分析測量結果，判斷阻抗是否符合預期。對于50歐阻抗的測量，阻抗幅值應接近50歐姆，相位應接近0度。如果測量結果與預期不符，則需要檢查連接、校準和參數設置等因素。

　　3.注意事項

　　3.1連接誤差

　　連接誤差會影響測量的準確性。確保連接線纜的阻抗與系統阻抗匹配，并使用高質量的連接器。

　　3.2校準誤差

　　校準誤差是VNA測量誤差的主要來源。定期進行校準，并使用高質量的校準標準件。

　　3.3參數設置

　　根據待測器件的特性選擇合適的測量參數。不合適的參數設置會導致測量結果不準確。

　　4.測量技巧

　　4.1使用時間域門控

　　時間域門控可以消除不必要的反射信號，提高測量精度。對于多端口器件的測量，時間域門控尤為重要。

　　4.2使用平均功能

　　平均功能可以降低噪聲的影響，提高測量結果的穩定性。對于高阻抗器件的測量，建議使用較高的平均次數。

　　4.3使用Smith圓圖

　　Smith圓圖可以直觀地顯示阻抗信息，方便分析和判斷。

　　使用R&S VNA測量50歐阻抗是一個相對簡單的過程。通過遵循上述步驟和注意事項，可以獲得準確可靠的測量結果。在實際測量過程中，還需要根據具體情況進行調整和優化，以獲得**的測量效果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
