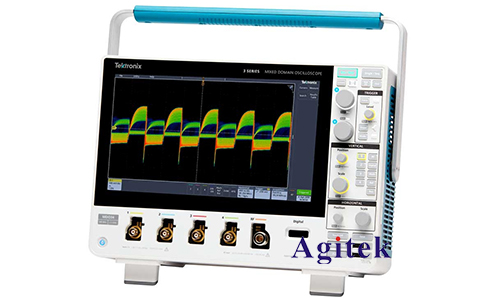

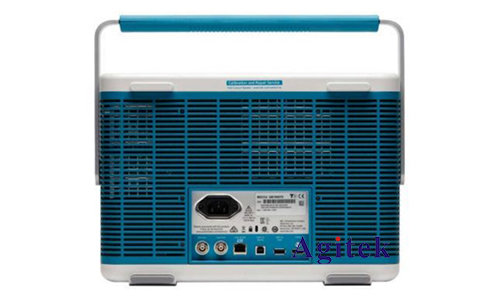

在電子工程領域，示波器是工程師們進行電子電路設計和故障排除的主要工具之一。泰克MDO32示波器以其多功能性和高精度，成為了許多工程師的首選。然而，有時用戶可能會遇到波形顯示過小的問題，這會影響他們的工作效率和測量準確性。本文將詳細探討在使用泰克MDO32示波器時，如何調整設置以放大波形顯示，并提供一些相關的操作技巧和注意事項。

　　一、基礎概念和示波器設置

　　1.1示波器的基本功能

　　示波器的主要功能是將電信號轉化為可視化的波形圖，使工程師能夠直觀地觀察信號的各種特性，包括電壓、頻率、相位和噪聲等。泰克MDO32示波器不僅具備傳統的模擬信號測量功能，還集成了數字信號分析能力，適用于廣泛的應用場景。

　　1.2影響波形顯示大小的因素

　　波形顯示過小的問題可能由以下幾個因素引起：

　　-時間基準（Time Base）設置不當：如果時間基準設置過大，波形將會在屏幕上顯得非常壓縮。

　　-垂直偏置（Vertical Position）和垂直靈敏度（Vertical Scale）設置不合理：垂直靈敏度過低或垂直偏置未調整好，都會導致波形顯示不明顯。

　　-探頭衰減比（Probe Attenuation）設置錯誤：探頭設置錯誤會影響信號的放大或縮小。

　　-輸入信號幅度過?。簩?shí)際信號幅度小，也會導致波形在屏幕上顯示較小。

　　二、波形放大的具體調整方法

　　2.1調整時間基準

　　時間基準決定了示波器水平軸上的時間范圍。通過調整時間基準，可以將波形拉伸或壓縮到適合觀察的范圍內。

　　步驟：

　　1.確認當前的時間基準設置，通常在屏幕底部顯示。

　　2.通過旋轉時間基準旋鈕（通常標識為"Time/Div"），將時間基準調小，以放大波形。具體操作步驟如下：

　　-順時針旋轉：減少時間基準（Time/Div），放大波形。

　　-逆時針旋轉：增加時間基準（Time/Div），縮小波形。

　　3.實時觀察屏幕上的波形變化，直到波形顯示到合適的大小為止。

　　2.2調整垂直靈敏度

　　垂直靈敏度決定了示波器垂直軸上的電壓范圍。通過調整垂直靈敏度，可以放大或縮小波形的垂直顯示。

　　步驟：

　　1.確認當前的垂直靈敏度設置，通常在屏幕左側或右側顯示。

　　2.通過旋轉垂直靈敏度旋鈕（通常標識為"Volts/Div"），將垂直靈敏度調高，以放大波形。具體操作步驟如下：

　　-順時針旋轉：減少垂直靈敏度（Volts/Div），放大波形。

　　-逆時針旋轉：增加垂直靈敏度（Volts/Div），縮小波形。

　　3.實時觀察屏幕上的波形變化，確保波形幅度適中且在屏幕范圍內。

　　2.3調整垂直偏置

　　垂直偏置用于調整波形在屏幕上的垂直位置，確保波形居中顯示，便于觀察。

　　步驟：

　　1.確認當前的垂直偏置設置，通常通過屏幕上的標線或示波器側邊的數值顯示。

　　2.通過旋轉垂直偏置旋鈕，將波形移動到屏幕中央位置。具體操作步驟如下：

　　-順時針旋轉：上移波形。

　　-逆時針旋轉：下移波形。

　　3.確保波形的主要部分顯示在屏幕中間位置，便于觀察和分析。

　　2.4檢查并調整探頭衰減比

　　探頭衰減比決定了探頭將信號放大或縮小的比例。通常有1X和10X兩種常見設置。錯誤的設置會導致波形顯示過大或過小。

　　步驟：

　　1.檢查探頭上的設置開關，確認當前的衰減比。

　　2.在示波器的菜單中找到探頭設置選項，確保示波器的設置與探頭實際設置一致。

　　3.根據需要調整探頭衰減比，以確保波形顯示的正確比例。

　　三、高級調整技巧

　　3.1使用自動設置功能

　　泰克MDO32示波器配備了自動設置功能，可以根據輸入信號的特性自動調整顯示參數。

　　步驟：

　　1.按下示波器面板上的“Auto Set”按鈕。

　　2.示波器將自動調整時間基準、垂直靈敏度和偏置等參數，以優化波形顯示。

　　3.2使用縮放功能

　　泰克MDO32示波器提供了波形縮放功能，可以對選定的波形區域進行進一步放大觀察。

　　步驟：

　　1.選定需要放大的波形區域。

　　2.使用縮放功能按鈕，進入縮放模式。

　　3.調整縮放比例和位置，觀察放大的波形細節。

　　四、注意事項和故障排除

　　4.1定期校準和維護

　　示波器需要定期校準和維護，以確保其測量精度和性能。

　　步驟：

　　1.按照泰克示波器的用戶手冊，定期進行校準。

　　2.確保探頭和示波器接觸良好，避免接觸不良導致的波形顯示問題。

　　4.2檢查輸入信號

　　有時波形顯示過小可能是由于輸入信號本身的幅度過小造成的。

　　步驟：

　　1.使用其他已知信號源，驗證示波器的顯示功能正常。

　　2.確認待測信號的幅度和頻率是否在示波器的測量范圍內。

　　通過調整時間基準、垂直靈敏度、垂直偏置以及探頭衰減比等設置，可以有效地放大泰克MDO32示波器上的波形顯示。利用自動設置功能和波形縮放功能，可以進一步簡化操作，提高工作效率。在使用過程中，注意定期校準和檢查輸入信號，確保示波器的正常運行。通過這些方法，工程師們可以更加高效、準確地進行電子電路的測試和分析工作，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
