提起無線通訊測試，第一個想到的是不是頻譜分析儀，頻譜儀不僅能測試信號的頻率，功率，諧波等，還可以解調分析各種調制信號，比如模擬調制AM,FM,PM,數字調制ASK,FSK,PSK等各類信號可以用頻譜儀解調分析，4G,5G NR，wifi,藍牙等頻譜儀亦能直接分析，作為電子工程師在無線通訊領域應用最多的工具，被大家稱之為電子工程師的眼睛。

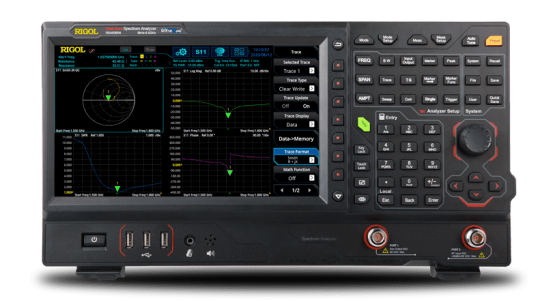

　　頻譜儀測試IQ調制信號需要具備一個功能就是矢量信號分析功能，并且要正確解析出信號參數，需要滿足兩個帶寬，頻譜的帶寬和分析帶寬，頻譜的帶寬就是頻率范圍，比如普源的RSA5065N頻率范圍是9kHz~6.5GHz,那么它能測試的載波頻率就是9kHz~6.5GHz。RSA5065N的分析帶寬是40MHz,那么調制信號的帶寬最大可以測到40MHz。

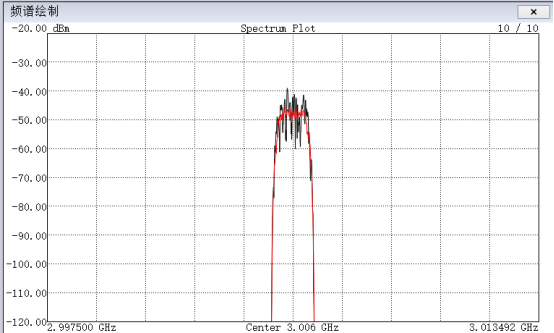

　　比如測試一個基帶信號，它的載波頻率為3G左右，那么在3GHz位置可以測到該信號，他和常見的信號不一樣，它是有寬度的，這個寬度就是調制信號的頻率，該信號的調制波頻率為1.6MHz，可見，和載波頻率相比調制波頻率非常之低。

　　用頻譜分析儀解調分析信號，需要得知信號的調制方式，只有設置正確的調制方式才能正確的解調出我們需要的信號。

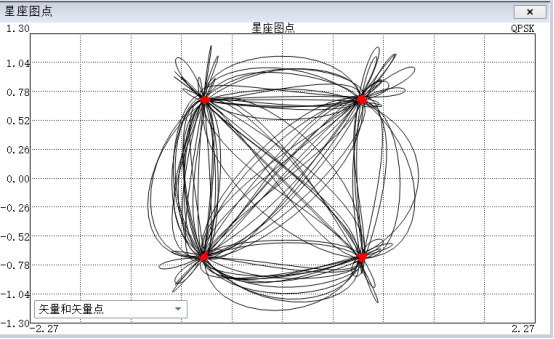

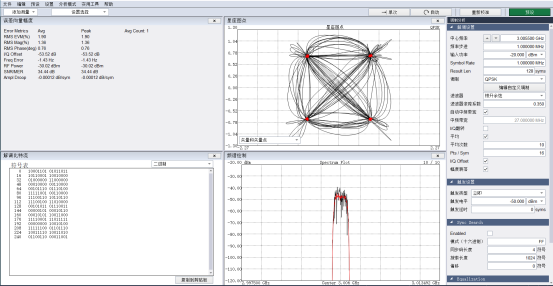

　　頻譜分析儀可以以星座圖的方式查看IQ調制信號，比如QPSK對應到IQ坐標系中就是四個坐標點，所有的信號都在這四個坐標點上，通過連接線連接到一起。通過觀察星座圖上測試點的位置一致性，可以觀察信號解調是否正確，信號是否穩定等。

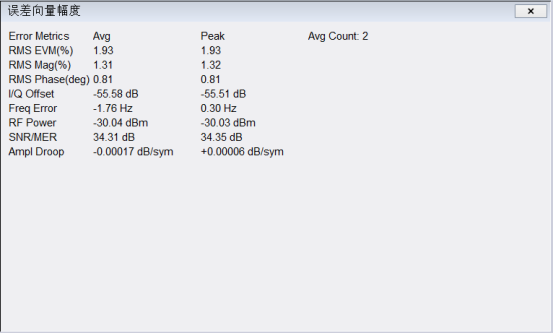

　　并且也可以分析出調制信號的bit流，和誤差向量幅度，比如EVM，相位，IQ偏置等。便于更好的分析當前信號。
