羅德與施瓦茨（Rohde&Schwarz，簡稱R&S）作為全球領先的電子測試與測量設備制造商，其示波器以高性能和易用性著稱。對于電子工程師和技術人員來說，了解如何利用R&S示波器調節和測量信號周期是一項重要的技能。下面將詳細介紹如何使用R&S示波器進行這一操作，并提供一些實用技巧。

　　1.準備工作

　　a.安裝與連接

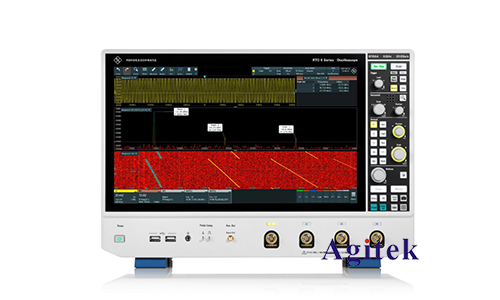

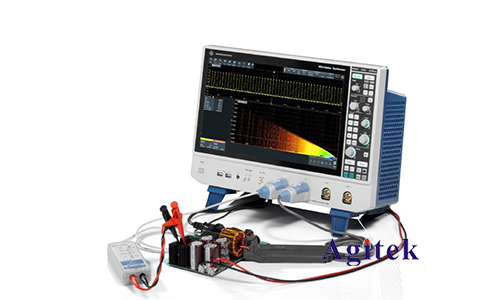

　　首先，確保示波器已正確連接并通電。將探頭連接到示波器的輸入通道，并將探頭的接地夾子連接到被測電路的地線上。確保探頭類型和示波器輸入設置匹配（如1X或10X衰減）。

　　b.校準探頭

　　在進行任何測量之前，校準探頭是必要的步驟。大多數R&S示波器都帶有探頭校準功能，可以通過示波器上的“探頭校準”選項進行自動調整。

　　2.設置示波器

　　a.選擇適當?shù)耐ǖ?/span>

　　如果你使用多個通道，確保選擇正確的一個。按下通道選擇按鈕（如CH1、CH2等），激活相應的通道。

　　b.調節垂直設置

　　調節垂直增益（V/div），使信號在屏幕上清晰可見。你可以使用垂直位置旋鈕將信號移至屏幕中央。確保信號的峰值和谷值在示波器屏幕的范圍內。

　　c.設置水平時基

　　調整時間基準（time/div），使一個或多個完整的信號周期顯示在屏幕上。一般來說，開始時選擇一個較長的時間基準，然后逐步縮短，以更精確地顯示信號的周期。

　　3.觸發設置

　　a.選擇觸發源

　　通常，觸發源選擇為你正在觀察的信號通道。例如，如果你在CH1上觀察信號，則觸發源應設為CH1。

　　b.設置觸發電平

　　調節觸發電平，使其位于信號的中間電平附近。這有助于示波器穩定地捕捉到重復信號。你可以使用觸發電平旋鈕來進行微調。

　　c.選擇觸發模式

　　使用自動（Auto）或常規（Normal）觸發模式。自動模式在沒有觸發信號時會持續刷新屏幕，而常規模式則只有在檢測到觸發條件時刷新屏幕。

　　4.測量信號周期

　　a.手動測量

　　使用示波器的光標功能來手動測量信號周期。激活光標功能后，設置兩個垂直光標，分別定位在相鄰的兩個相同相位點（如兩個上升沿或兩個下降沿）。示波器將自動計算并顯示這兩個光標之間的時間間隔，這就是信號的周期。

　　b.自動測量

　　R&S示波器通常具備強大的自動測量功能。按下“測量”按鈕，選擇“周期（Period）”測量選項。示波器會自動分析并顯示信號的周期。自動測量方法簡化了操作過程，提高了測量精度和效率。

　　5.優化測量

　　a.平均處理

　　對存在噪聲的信號，使用平均功能可以提高測量準確性。啟用平均處理后，示波器會對多個周期的信號進行平均計算，從而減少隨機噪聲的影響。

　　b.頻譜分析

　　對于復雜信號，可以利用R&S示波器的頻譜分析功能。通過將信號轉換到頻域，可以更直觀地觀察周期性特征。這對于分析多頻率成分信號特別有用。

　　6.常見問題與解決方案

　　a.信號不穩定

　　若觸發設置不當，信號可能會在屏幕上跳動或不穩定。調整觸發電平和觸發模式，確保觸發點穩定可靠。

　　b.測量誤差

　　測量誤差可能來自于探頭衰減設置不正確或示波器帶寬限制。檢查探頭衰減設置，確保其與示波器輸入相匹配，并確保帶寬足夠?qū)捯院w信號的所有頻率成分。

　　通過以上步驟，電子工程師可以熟練使用羅德與施瓦茨示波器調節和測量信號周期。掌握這些基本操作，不僅能提高工作效率，還能確保測量結果的準確性和可靠性。不斷學習和實踐，將使你在使用示波器時更加得心應手，為各類電子測量任務提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
