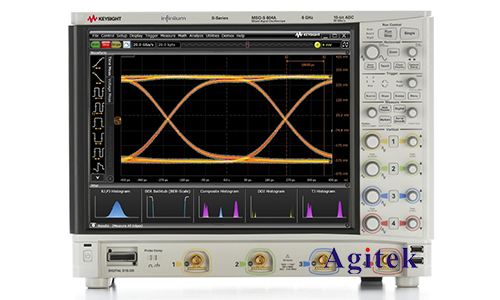

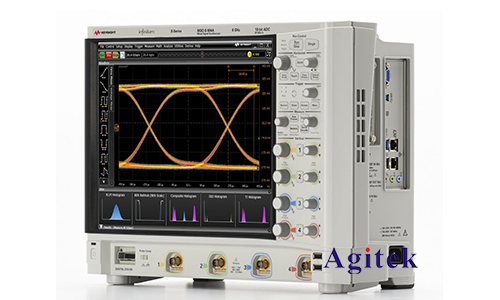

作為專業工程師，我們在日常工作中經常需要測量信號的頻率。示波器作為一種常用的測量工具，其精確度和便利性使其成為不可或缺的儀器。在眾多示波器品牌中，是德科技（Keysight）的DSOS804A示波器憑借其卓越的性能和豐富的功能，廣受工程師的歡迎。本文將詳細介紹如何使用是德DSOS804A示波器進行頻率測量。

　　準備工作

　　在開始頻率測量之前，需要確保以下準備工作已經完成：

　　1.儀器校準：確保示波器已經過校準，以確保測量結果的準確性。校準通常在示波器的系統設置中進行。

　　2.連接探頭：將探頭正確連接到示波器的輸入通道，并確保探頭的接地夾與被測電路的接地相連接。

　　3.設置時基和觸發：根據被測信號的頻率范圍，設置適當?shù)臅r基和觸發電平，以便能夠穩定地捕捉到完整的波形。

　　頻率測量步驟

　　以下是使用是德DSOS804A示波器測量頻率的詳細步驟：

　　1.連接被測信號

　　首先，將示波器探頭連接到被測信號源。例如，如果你需要測量一個正弦波信號的頻率，將探頭的尖端連接到信號輸出端，接地夾連接到信號源的地線。

　　2.設置示波器的輸入?yún)?shù)

　　在DSOS804A示波器的主界面上，選擇你連接探頭的通道（例如，通道1）。然后，設置以下參數：

　　-探頭衰減比：根據你使用的探頭類型選擇正確的衰減比（如10:1）。

　　-輸入耦合：根據信號類型選擇適當?shù)鸟詈戏绞剑ㄈ鏏C耦合或DC耦合）。

　　-電壓范圍：調整垂直刻度，使波形在屏幕上顯示得清晰且居中。

　　3.調整時基和觸發設置

　　為了獲得穩定的波形顯示，你需要調整時基和觸發設置：

　　-時基（Time Base）：調整時基以便能夠在屏幕上看到一個或多個完整的波形周期。例如，對于1kHz的信號，時基可以設置為1ms/div。

　　-觸發電平（Trigger Level）：設置觸發電平，使示波器能夠在信號的特定電壓水平觸發，通常可以選擇信號的中間電平。觸發模式可以選擇邊沿觸發（Edge Trigger），并設置上升沿或下降沿觸發。

　　4.打開頻率測量功能

　　DSOS804A示波器內置了多種自動測量功能，包括頻率測量。具體步驟如下：

　　1.進入自動測量菜單：在示波器屏幕上，按下“Measure”按鈕，進入自動測量菜單。

　　2.選擇頻率測量：在自動測量菜單中，選擇“Frequency”選項。示波器將自動計算并顯示當前信號的頻率。

　　3.讀取測量結果：頻率測量結果會顯示在示波器屏幕的測量結果區域，通常會以赫茲（Hz）為單位顯示。

　　5.驗證和調整

　　在初次測量頻率后，建議進行以下驗證和調整：

　　-驗證測量結果：對比示波器顯示的頻率結果與已知的信號頻率，檢查測量結果的準確性。

　　-優化顯示：如果波形顯示不夠穩定或清晰，微調時基和觸發設置，確保波形清晰穩定后再進行測量。

　　-多次測量：進行多次測量以確認結果一致性，排除偶然誤差。

　　高級測量技巧

　　對于復雜的信號或多頻率成分的信號，可以使用以下高級測量技巧：

　　1.頻譜分析：DSOS804A示波器支持頻譜分析功能，可以通過FFT（快速傅里葉變換）分析信號的頻譜成分，從而測量多個頻率成分。

　　2.自動化測量：利用示波器的自動化功能，可以編寫簡單的測量腳本，實現批量信號的頻率測量，提高工作效率。

　　3.數據導出：將測量數據導出到PC上，利用專業的數據分析軟件進行進一步處理和分析。

　　使用是德DSOS804A示波器測量頻率是一個相對簡單但非常重要的過程。通過正確的設置和操作，可以獲得準確可靠的頻率測量結果。本文詳細介紹了從準備工作到具體操作步驟，再到高級測量技巧的全過程，希望能為廣大工程師提供有價值的參考。在實際工作中，隨著經驗的積累和對儀器功能的深入了解，頻率測量將變得更加高效和精確，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
