是德示波器MSOS804A測量頻率的方法

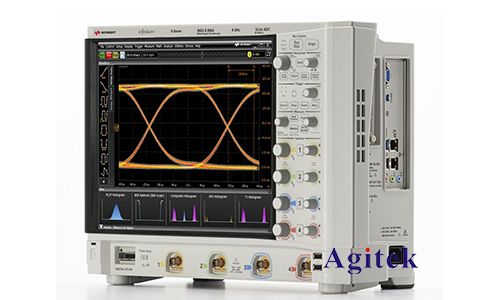

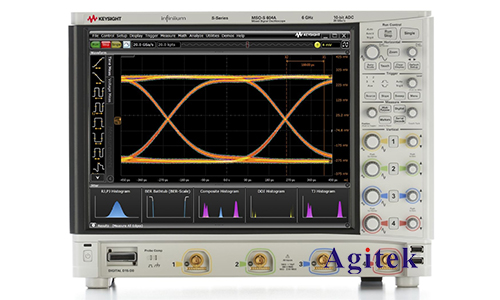

　　是德科技（Keysight Technologies）是測試和測量領域的領導者，其產品廣泛應用于電子、電信、工業和科研等眾多領域。MSOS804A示波器是是德科技的一款高性能示波器，它以其優越的帶寬、采樣率和功能集成而受到工程師們的青睞。測量頻率是電子測試中的基本任務之一，下面我們將詳細介紹如何使用是德MSOS804A示波器進行頻率測量。

　　一、設備連接與設置

　　在開始測量之前，確保正確連接被測信號和示波器。以下是具體步驟：

　　1.連接探頭：將示波器探頭連接到MSOS804A的任意一個通道上，然后將探頭的尖端連接到被測電路的測試點上。注意接地夾要連接到電路的地線上，以確保測量的信號準確無誤。

　　2.設置通道參數：打開示波器電源，并選擇已連接探頭的通道（例如CH1）。根據被測信號的特點（如幅度和頻率），調整垂直偏置和靈敏度，以便在屏幕上清晰顯示波形。合適的設置可以讓波形在屏幕上占據適當?shù)谋壤?，便于觀察和分析。

　　3.時間基設置：根據信號頻率，調整時間基（時基設置）。一般來說，頻率較高的信號需要更快的時間基，以捕捉更多的周期細節，而頻率較低的信號則需要較慢的時間基。

　　二、手動測量頻率

　　手動測量頻率是最基本的方法之一，雖然稍顯繁瑣，但能夠幫助我們理解測量原理。步驟如下：

　　1.觀察波形：調節示波器的水平和垂直控制，確保波形在屏幕上顯示清晰，并且至少能夠看到一個完整的周期。

　　2.測量周期：利用光標功能或示波器自帶的測量工具，測量一個完整波形的周期時間（T）。光標工具可以在示波器屏幕上設置兩個光標，通過拖動光標來標記波形的起點和終點，從而獲得周期時間。

　　3.計算頻率：頻率的計算公式為f=1/T，其中T為周期時間。將測量的周期時間代入公式，即可得出信號的頻率。

　　三、自動測量頻率

　　為了提高測量效率和精度，是德MSOS804A示波器提供了自動頻率測量功能。以下是使用該功能的步驟：

　　1.自動設置：按下示波器前面板上的“Auto Scale”按鈕，示波器將自動調整垂直和水平設置，使波形清晰顯示在屏幕上。

　　2.選擇測量功能：按下“Measure”按鈕進入測量菜單。在測量菜單中，可以選擇多種測量參數，包括頻率、周期、幅度、峰峰值等。

　　3.選擇頻率測量：在測量菜單中選擇“Frequency”選項。示波器將自動計算并顯示所連接通道的信號頻率。

　　四、其他高級測量功能

　　是德MSOS804A示波器還提供了許多高級測量和分析功能，以下是一些常用的高級功能：

　　1.FFT頻譜分析：利用快速傅里葉變換（FFT）功能，可以將時域信號轉換為頻域信號，方便地觀察信號的頻譜成分。選擇FFT功能后，示波器將顯示信號的頻譜圖，可以直觀地看到信號的主頻率及其諧波成分。

　　2.數學運算和濾波：示波器提供各種數學運算和濾波功能，可以對信號進行加、減、乘、除等運算，以及低通、高通、帶通等濾波操作。這些功能可以幫助工程師更深入地分析信號的特性。

　　3.觸發和捕獲功能：示波器的觸發系統可以幫助捕捉特定的信號事件，如上升沿、下降沿、脈沖寬度等。利用觸發功能可以精確地捕獲和分析特定信號，從而提高測量的準確性和效率。

　　五、注意事項

　　在使用示波器測量頻率時，需要注意以下幾點：

　　1.探頭校準：確保探頭已正確校準，以免測量結果出現偏差。示波器提供了探頭校準功能，可以根據操作手冊進行校準。

　　2.信號干擾：注意減少外部環境對測量信號的干擾，如電源噪聲、接地環路等?？梢圆捎闷帘?、濾波等措施來減少干擾。

　　3.帶寬限制：確保示波器的帶寬足夠覆蓋被測信號的頻率范圍，以避免測量結果不準確。MSOS804A示波器具有較高的帶寬，可以滿足大多數測量需求，但在高頻測量時仍需特別注意。

　　是德MSOS804A示波器憑借其高性能和豐富的功能，為工程師提供了強大的測量工具。無論是手動測量還是自動測量，MSOS804A都能以高精度和高效率完成頻率測量任務。通過合理設置和使用示波器的各種功能，工程師們可以深入分析和理解被測信號，從而更好地進行電路設計和故障排查，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
