作為電子工程師，精確和高效地測量電路參數是日常工作中不可或缺的一部分。而羅德與施瓦茨（Rohde&Schwarz，簡稱R&S）示波器，以其卓越的性能和豐富的功能，成為許多工程師首選的測試儀器。本文將詳細介紹如何使用R&S示波器測量電路參數，幫助您更好地利用這一強大的工具完成工作。

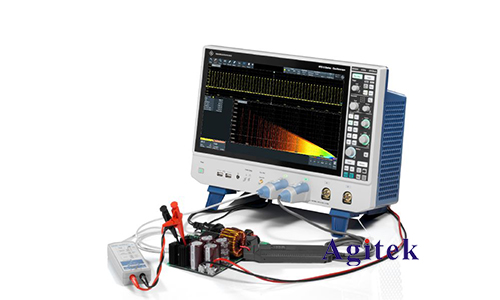

　　1.準備工作

　　在開始測量之前，確保示波器及相關設備已經正確連接并初始化。這包括：

　　-連接探頭：將探頭連接到示波器的輸入通道。確保探頭的接地夾連接到電路的地。

　　-校準探頭：使用示波器自帶的校準功能，確保探頭測量準確性。

　　-選擇適當?shù)耐ǖ溃焊鶕?jù)需要測量的信號特性，選擇合適的輸入通道和探頭類型。

　　2.設置基本參數

　　時間基準與采樣率

　　時間基準和采樣率是決定信號測量精度的重要參數：

　　-時間基準：調整水平時基，使信號波形在屏幕上清晰可見。時間基準應根據信號的頻率特性進行調整。

　　-采樣率：采樣率越高，測量精度越高。通常，采樣率應至少是信號最高頻率的10倍。

　　電壓范圍與觸發

　　-電壓范圍：根據信號的幅度調整垂直范圍，使信號在屏幕上盡可能占滿。這樣可以提高測量精度和分辨率。

　　-觸發設置：觸發是穩定顯示波形的關鍵。R&S示波器提供多種觸發模式，如邊沿觸發、脈寬觸發和視頻觸發等。根據信號特點選擇合適的觸發模式，確保波形穩定顯示。

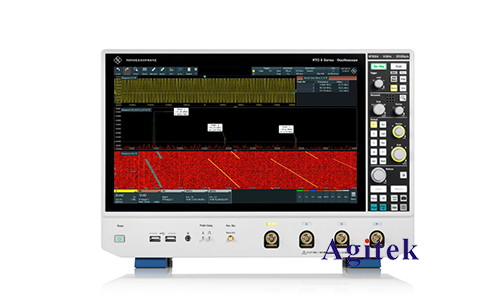

　　3.測量參數

　　R&S示波器內置多種自動測量功能，涵蓋電壓、時間、頻率等各類參數。以下是一些常用測量參數及其設置方法：

　　電壓參數

　　-峰峰值電壓（Vpp）：選擇“Measure”菜單，選擇“Voltage”，然后選擇“Peak-to-Peak”即可自動測量信號的峰峰值電壓。

　　-平均電壓（Vavg）：同樣在“Voltage”菜單中，選擇“Average”即可獲得信號的平均電壓。

　　-最大/最小電壓：在“Voltage”菜單中，選擇“Max”或“Min”，示波器會自動計算并顯示信號的最大或最小電壓值。

　　時間參數

　　-周期（Period）：在“Time”菜單中選擇“Period”，示波器會自動測量信號的周期。

　　-頻率（Frequency）：同樣在“Time”菜單中選擇“Frequency”，示波器會計算并顯示信號的頻率。

　　-上升/下降時間：在“Time”菜單中，選擇“Rise Time”或“Fall Time”，可以測量信號的上升和下降時間。

　　其他參數

　　-占空比（Duty Cycle）：在“Time”菜單中，選擇“Duty Cycle”，示波器會自動計算信號的占空比。

　　-相位差：對于多通道測量，可以在“Phase”菜單中選擇“Phase”，測量?jī)蓚€(gè)信號之間的相位差。

　　4.高級測量與分析

　　R&S示波器不僅支持基本參數測量，還提供豐富的高級測量和分析功能：

　　FFT分析

　　傅里葉變換（FFT）功能可以將時域信號轉換為頻域信號，幫助識別信號中的頻率成分。選擇“Math”菜單，選擇“FFT”，即可進行頻譜分析。

　　波形數學運算

　　R&S示波器支持多種波形運算，如加、減、乘、除等?？梢詫⒍鄠€(gè)信號進行數學運算，得到新的分析結果。在“Math”菜單中選擇相應的運算方式，設置參與運算的通道，即可完成。

　　眼圖分析

　　對于高速數字信號，可以使用眼圖分析功能評估信號質量。在“Analysis”菜單中選擇“Eye Diagram”，連接信號后，示波器會自動生成眼圖，幫助判斷信號的抖動和噪聲。

　　5.數據保存與報告

　　測量完成后，可以將測量結果和波形數據保存以備后續分析。R&S示波器支持多種數據保存方式：

　　-屏幕截圖：按下“Save”按鈕，可以保存當前屏幕顯示的截圖。

　　-波形數據：可以將波形數據導出為CSV或TXT格式，便于在其他軟件中進一步分析。

　　-測量報告：部分型號的示波器支持直接生成測量報告，包含所有測量參數和波形截圖。

　　羅德與施瓦茨示波器以其精確的測量和豐富的功能，為電子工程師提供了強大的支持。通過正確設置和使用示波器，您可以快速、高效地完成各種測量任務，提高工作效率和測量準確性，
