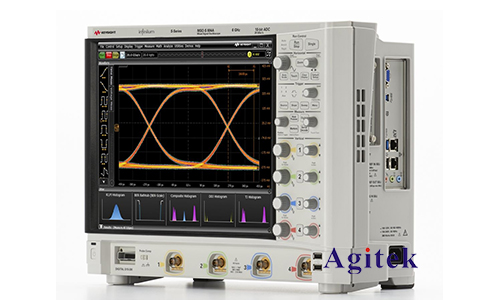

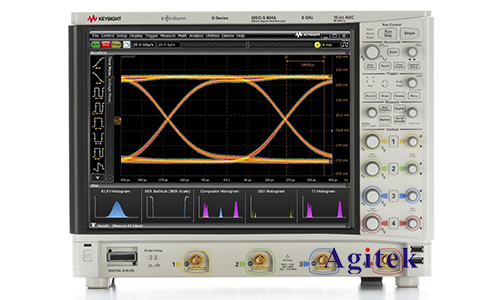

是德科技（Keysight Technologies）的UXR0404BP示波器是一款高性能的測試設備，廣泛應用于電子工程領域，尤其在信號完整性測試和電源紋波測量方面具有顯著優勢。本文將詳細介紹如何使用這款示波器進行電源紋波測試，并提供一些實用的技巧和注意事項。

　　一、準備工作

　　在進行電源紋波測試之前，需要做好以下準備工作：

　　1.設備準備：

　　-是德UXR0404BP示波器

　　-探頭（建議使用低噪聲的探頭）

　　-被測電源設備（DUT，Device Under Test）

　　-探頭校準工具

　　2.環境準備：

　　-一個穩定的測試平臺

　　-適當?shù)慕拥睾推帘?，以減少外部干擾

　　二、連接和校準

　　1.連接探頭：

　　-將探頭連接到示波器的輸入通道。確保探頭和示波器的接地端連接良好。

　　-將探頭的測試端連接到DUT的電源輸出端。注意要選擇電源的地線作為參考點。

　　2.校準探頭：

　　-打開示波器，進入探頭校準菜單。

　　-連接探頭到校準信號端口，執行校準過程。

　　-確保校準后的探頭在測量范圍內的精度達到要求。

　　三、設置示波器參數

　　1.輸入通道設置：

　　-選擇合適的輸入阻抗（通常為50Ω或1MΩ，根據DUT的輸出特性選擇）。

　　-設置適當?shù)妮斎腱`敏度（通常在幾十毫伏至幾百毫伏之間）。

　　2.時間基準設置：

　　-根據電源的工作頻率，設置適當?shù)臅r間基準。例如，對于開關電源，可以設置在數微秒到數十微秒范圍內。

　　3.觸發設置：

　　-選擇適當?shù)挠|發方式?？梢赃x擇邊沿觸發或者視頻觸發，具體根據信號特性選擇。

　　-設置觸發電平，使示波器能夠穩定捕獲到紋波信號。

　　四、測量與分析

　　1.獲取波形：

　　-調整示波器的時間基準和垂直靈敏度，確保波形清晰可見。

　　-使用平均功能來降低噪聲，提高紋波信號的可見性。

　　2.測量紋波：

　　-使用示波器的自動測量功能，測量紋波的峰峰值（Vpp）。

　　-記錄下紋波的頻率和周期。

　　3.頻譜分析：

　　-使用示波器的FFT功能，進行頻譜分析，觀察紋波的頻譜分布。

　　-記錄下主要的諧波頻率和幅度。

　　五、結果記錄與分析

　　1.結果記錄：

　　-將測量結果記錄在實驗記錄表中，包括峰峰值、頻率、諧波等參數。

　　-拍攝波形圖和頻譜圖，以便后續分析。

　　2.分析結果：

　　-對比測量結果與電源設計規范，判斷紋波是否在允許范圍內。

　　-如果紋波超出設計規范，需要進一步分析原因，可能是設計問題或者測試環境問題。

　　六、注意事項

　　1.減少噪聲干擾：

　　-在測試過程中，盡量保持測試環境的干凈，減少外部電磁干擾。

　　-使用短接地線，減少接地環路帶來的噪聲。

　　2.探頭使用注意：

　　-使用低噪聲探頭，確保探頭帶寬足夠高，能夠捕捉到紋波信號的高頻成分。

　　-定期校準探頭，確保測量精度。

　　3.數據可靠性：

　　-多次測量取平均值，確保數據的可靠性和穩定性。

　　-在不同條件下（例如不同負載）進行測試，觀察紋波的變化規律。

　　使用是德UXR0404BP示波器進行電源紋波測試，能夠提供高精度和高可靠性的測量結果。通過合理的設置和操作，可以準確捕捉到電源紋波信號，為電源設計和優化提供重要的數據支持。在測試過程中，需要注意減少噪聲干擾、正確使用探頭以及確保數據的可靠性，以便獲得準確的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
