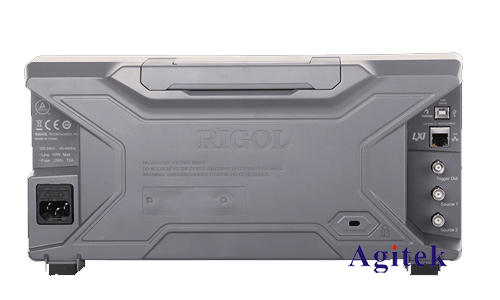

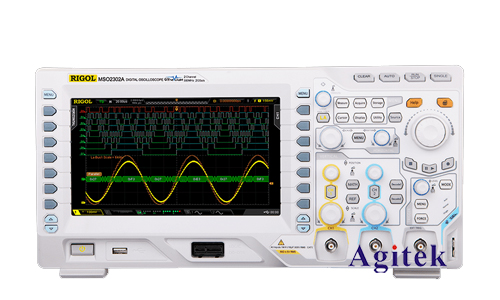

普源DS2102A示波器是一款功能強大的入門級數字示波器，其操作簡單易學，非常適合初學者使用。本文將詳細講解DS2102A示波器單次觸發功能的設置方法，幫助您更好地理解和使用該功能。

　　為什么要使用單次觸發？

　　在進行示波器測量時，我們通常需要觀察信號的波形特征，比如脈沖信號的上升沿時間、方波的占空比等。然而，很多信號都是隨機發生的，或者發生頻率較低，無法通過普通的觸發模式捕捉到。此時，單次觸發功能就顯得尤為重要。

　　單次觸發模式可以讓示波器僅捕捉到一次滿足觸發條件的信號，并在觸發后停止采集，從而避免后續隨機信號的干擾，方便我們仔細分析目標信號的波形。

　　單次觸發設置步驟

　　接下來，我們以一個實際的例子，詳細講解DS2102A示波器單次觸發功能的設置步驟。假設我們想要觀察一個隨機出現的脈沖信號，并分析其上升沿時間。

　　1.連接信號源：將信號源連接到示波器的通道1或通道2。確保信號源的信號幅度在示波器可測量的范圍內，并選擇合適的耦合方式（AC/DC）。

　　2.選擇觸發源：點擊“Trigger”菜單，選擇觸發源為“CH1”或“CH2”，根據您的信號源選擇相應的通道。

　　3.設置觸發類型：選擇“Edge”觸發類型，即邊緣觸發。

　　4.設置觸發電平：點擊“Level”按鈕，設置觸發電平。電平設置需要根據信號的波形特征進行調整，以確保觸發點位于目標脈沖的上升沿。

　　5.選擇觸發邊沿：點擊“Slope”按鈕，選擇觸發邊沿為“Rising”。

　　6.選擇單次觸發模式：點擊“Mode”按鈕，選擇“Single”模式。此時，示波器將只采集一次滿足觸發條件的信號，并停止采集。

　　7.觀察波形：當信號源輸出信號時，示波器將捕獲到符合觸發條件的脈沖信號，并將波形顯示在屏幕上。

　　8.分析信號：使用示波器提供的測量工具，例如“Cursor”或“Measurement”，對捕獲的脈沖信號進行分析，例如測量上升沿時間等。

　　單次觸發功能的注意事項

　　在使用單次觸發模式時，需要確保觸發條件設置正確，否則可能無法捕獲到目標信號。

　　單次觸發模式只捕獲一次信號，如果需要觀察多次信號，需要重復進行上述操作。

　　單次觸發模式適合觀察隨機信號或低頻率信號，對于高頻率信號，建議使用其他觸發模式。

　　通過以上步驟，您就可以輕松地使用普源DS2102A示波器的單次觸發功能，來捕獲和分析隨機信號或低頻率信號。該功能為我們提供了更精確和高效的測量手段，是進行電路分析和故障排除的重要工具，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
