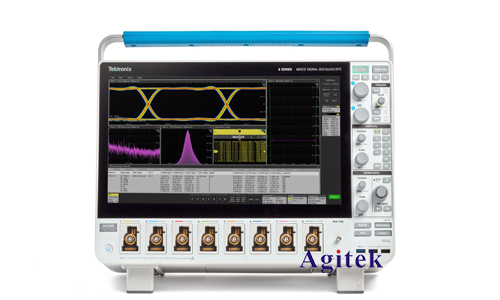

泰克MSO66B示波器是一款功能強大的數字示波器，擁有靈活的觸發功能，能夠精準地捕獲特定信號事件。觸發電平的正確設置對于有效地進行信號分析和故障排查至關重要。本文將詳細講解泰克MSO66B示波器的觸發電平設置方法，并結合實例說明其應用場景。

　　一、觸發電平的基本概念

　　觸發電平是指示波器觸發電路所接受的信號閾值。當輸入信號超過設定閾值時，示波器將開始采集并顯示信號波形。觸發電平的設置主要影響以下幾個方面：

　　觸發事件的準確性：觸發電平?jīng)Q定了示波器觸發所關注的信號事件。

　　信號波形的完整性：錯誤的觸發電平可能導致無法捕獲完整的信號波形，影響分析結果。

　　觸發效率：設置合適的觸發電平可以提高觸發效率，減少觸發丟失的概率。

　　二、泰克MSO66B示波器觸發電平設置方法

　　泰克MSO66B示波器的觸發電平設置可以通過多種方式實現，主要包括以下幾種：

　　1.手動設置：

　　-在示波器面板上找到“觸發”選項卡，并選擇“電平”選項。

　　-在電平設置區域，可以手動輸入所需的觸發電平值。

　　-通常，電平值以電壓?jiǎn)挝槐硎?，可以設置正負電平值。

　　-同時，可以選擇“自動”或“手動”模式，分別由示波器自動判斷**觸發電平或由用戶手動設置。

　　2.自動設置：

　　-在示波器面板上找到“自動”按鈕，點擊即可進行自動觸發電平設置。

　　-示波器會根據當前信號的波形特征自動調整觸發電平，并顯示在屏幕上。

　　-這是一種方便快捷的設置方法，適用于快速進行信號分析。

　　3.使用觸發菜單：

　　-在示波器面板上找到“觸發”選項卡，點擊“觸發菜單”。

　　-在觸發菜單中，可以根據需要選擇不同的觸發模式，例如邊沿觸發、脈沖觸發、斜率觸發等。

　　-每種觸發模式都有其對應的觸發電平設置，例如邊沿觸發模式下可以選擇上升沿或下降沿觸發，并設置觸發電平。

　　4.使用探頭校準：

　　-泰克MSO66B示波器支持探頭校準功能，可以確保探頭與示波器的匹配，提高觸發電平的準確性。

　　-在進行觸發電平設置前，建議先進行探頭校準。

　　三、觸發電平設置實例

　　實例一：假設需要分析一個方波信號，并捕獲其上升沿。

　　-設置步驟：

　　-選擇邊沿觸發模式。

　　-選擇上升沿觸發。

　　-手動設置觸發電平為方波信號上升沿的電壓值。

　　-效果：

　　-示波器將以方波信號的上升沿為觸發點，捕獲并顯示完整的信號波形。

　　實例二：假設需要分析一個隨機噪聲信號，并捕獲其幅度超過一定閾值的事件。

　　-設置步驟：

　　-選擇電平觸發模式。

　　-手動設置觸發電平為所需的閾值。

　　-效果：

　　-示波器將以噪聲信號超過設定閾值為觸發點，捕獲并顯示相應的信號波形。

　　泰克MSO66B示波器提供了豐富的觸發功能，可以根據不同的應用場景選擇合適的觸發模式和電平設置。通過正確設置觸發電平，可以精準地捕獲特定信號事件，有效地進行信號分析和故障排查，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
